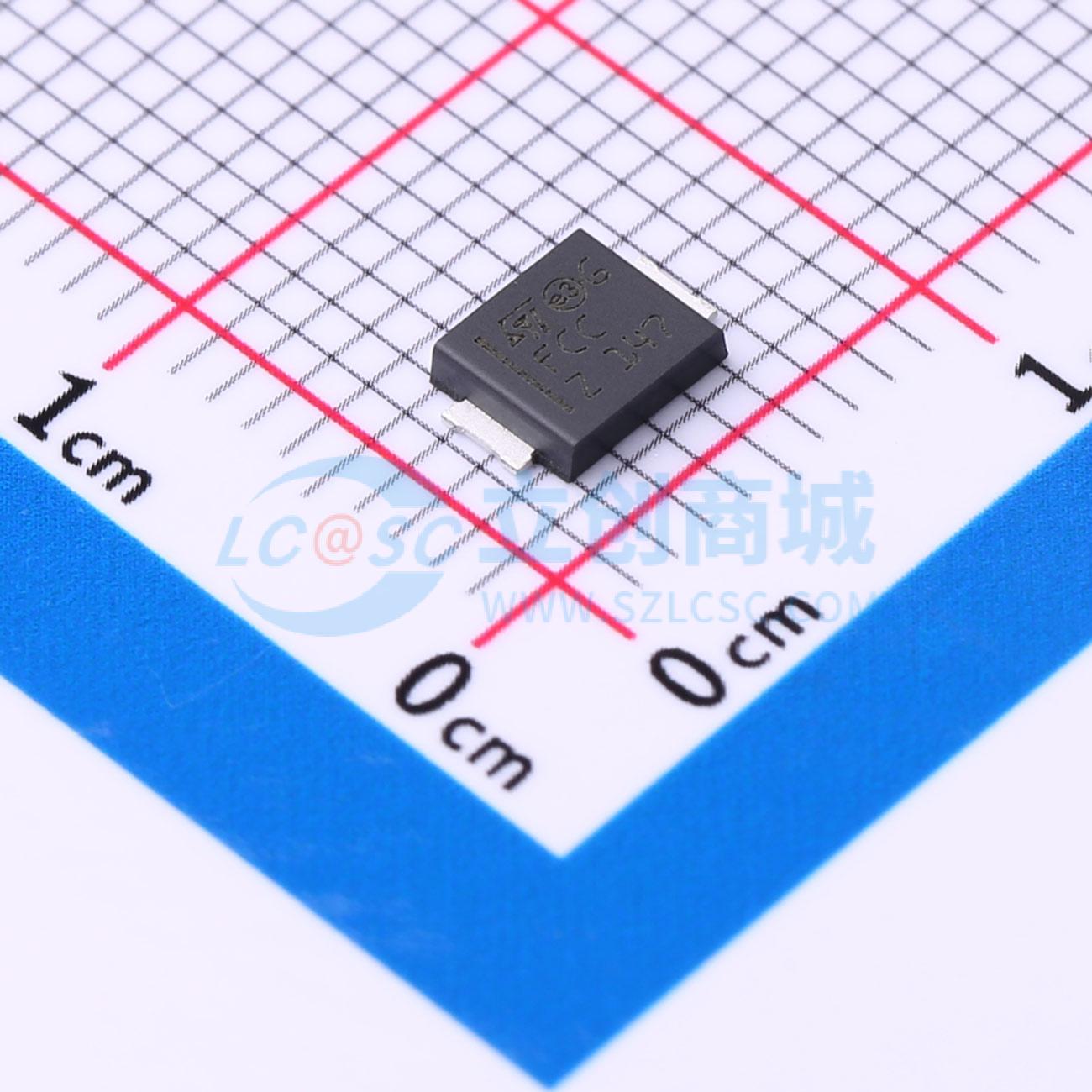

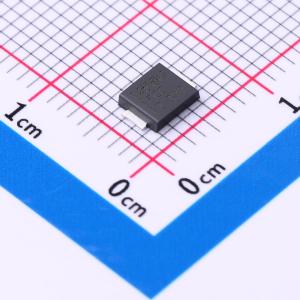

温馨提醒：图片仅供参考，商品以实物为准
SMB15F36A
单向TVS 36V截止 峰值浪涌电流：131A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMB15FxxA系列旨在保护敏感电路免受浪涌影响。平面技术使其适用于需要低漏电流和高结温以提供长期可靠性和稳定性的高端电路。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMB15F36A
- 商品编号
- C3699893
- 商品封装
- SMB-Flat(DO-221-AA)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 76V | |
| 峰值脉冲电流(Ipp) | 131A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.5kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 40V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMB15FxxA系列旨在保护敏感电路免受浪涌影响。平面技术使其适用于需要低漏电流和高结温以提供长期可靠性和稳定性的高端电路。
商品特性
- 峰值脉冲功率：1500 W（10/1000 μs）和10 kW（8/20 μs）
- 扁平薄型封装：1 mm
- 截止电压范围：5 V至64 V
- 单向类型
- 低漏电流：25 ℃时为0.2 μA，85 ℃时为1 μA
- 最高工作结温（Tj）：175 ℃
- 最高结温（Tj）下的高功率能力：1100 W（10/1000 μs）
- 引脚表面处理：雾锡电镀
- UL94，V0等级
- J-STD-020 MSL 1级
- J-STD-002、JESD 22-B102 E3和MIL-STD-750方法2026可焊雾锡电镀引脚
- JESD-201 2级晶须测试
- IPC7531焊盘尺寸
- JEDEC注册封装外形
- IEC 61000-4-4 4级：4 kV
- IEC 61000-4-2，C = 150 pF - R = 330 超过4级：30 kV（空气放电）30 kV（接触放电）
