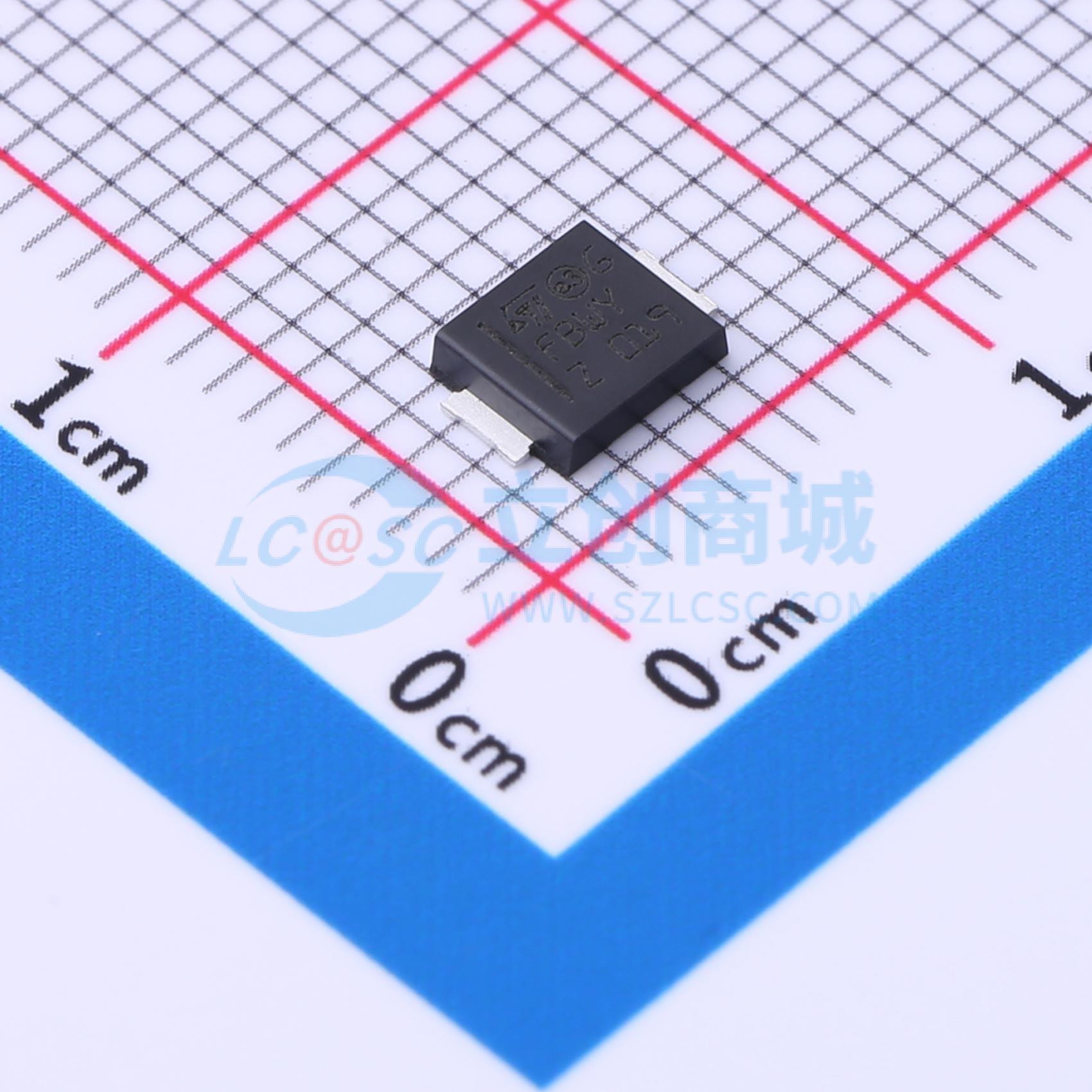

SMB15F30AY

SMB15FxxAY 系列旨在保护敏感的汽车电路，使其免受 ISO 7637 - 2 中规定的浪涌影响，并能抵御符合 ISO 10605 标准的静电放电。 平面技术使其适用于需要低泄漏电流和高结温的高端电路，以提供长期的可靠性和稳定性。

• 通过 AEC - Q101 认证
• 峰值脉冲功率：1500 W（10/1000 μs）和 10 kW（8/20 μs）
• 扁平薄型封装：1 mm
• 截止电压范围：5 V 至 64 V
• 单向类型
• 低泄漏电流：25 ℃ 时为 0.2 μA，85 ℃ 时为 1 μA
• 最高工作结温（Tj）：175 ℃
• 最高结温（Tj）下的高功率能力：1100 W（10/1000 µs）
• 引脚表面处理：雾锡电镀
• 符合 UL94 V0 标准
• J - STD - 020 MSL 1 级
• 符合 J - STD - 002、JESD 22 - B102 E3 和 MIL - STD - 750 方法 2026 可焊性要求
• 雾锡电镀引脚
• 通过 JESD - 201 2 级晶须测试
• 符合 IPC7531 焊盘尺寸
• JEDEC 注册封装外形
• IEC 61000 - 4 - 4 4 级：4 kV
• ISO10605、IEC 61000 - 4 - 2，C = 150 pF - R = 330 Ω，超过 4 级：30 kV（空气放电）、30 kV（接触放电）
• ISO 10605 - C = 330 pF，R = 330 Ω，超过 4 级：30 kV（空气放电）、30 kV（接触放电）
• ISO7637 - 2（不适用于截止电压低于电池电压的部件） 脉冲 1：Vs = - 150 V 脉冲 2a：Vs = + 112 V 脉冲 3a：Vs = - 220 V 脉冲 3b：Vs = + 150 V
