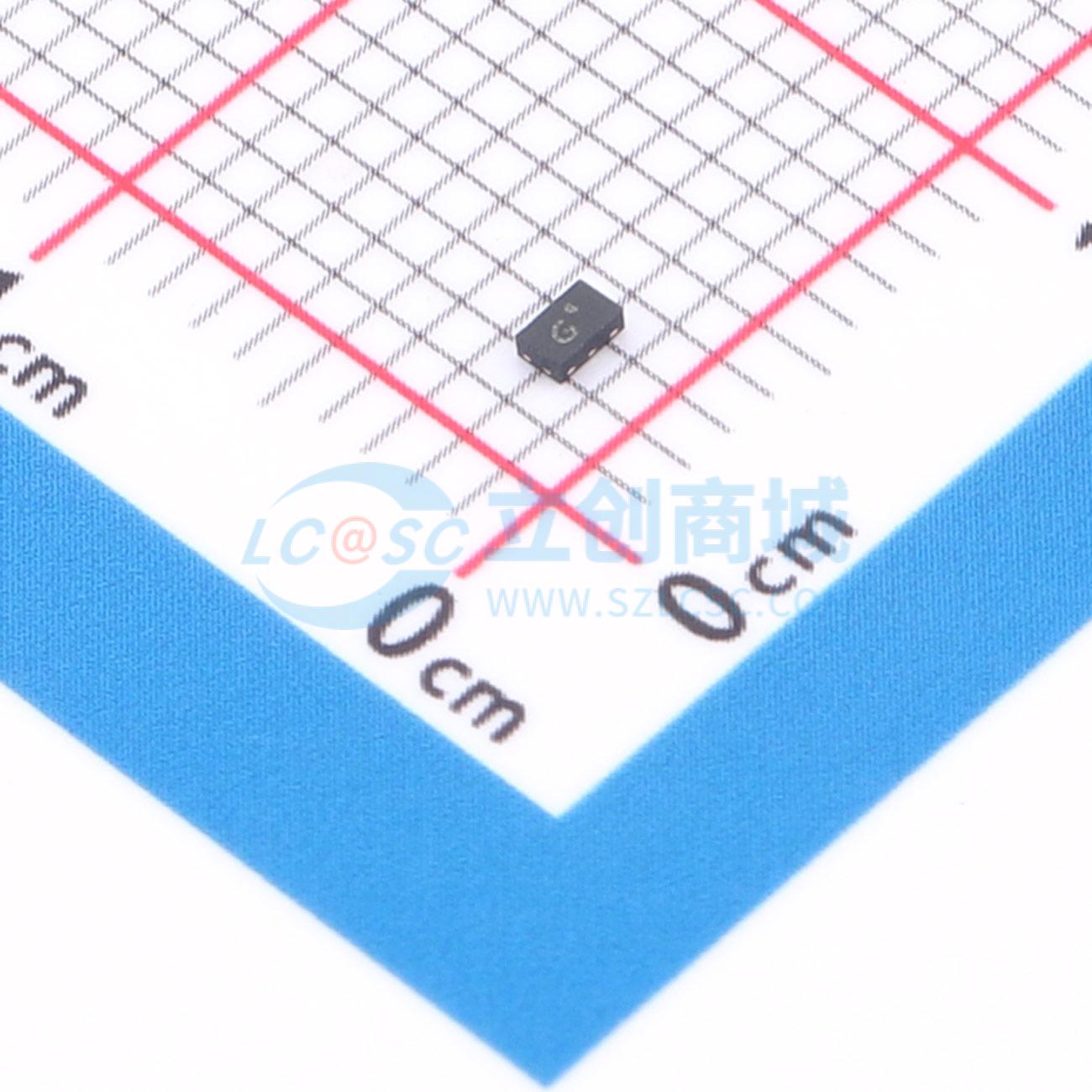

温馨提醒：图片仅供参考，商品以实物为准
ESDA13P70-1U1M
TVS 12V截止 60A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是单向单线TVS二极管，旨在保护电源线免受EOS和ESD瞬态影响。该器件适用于需要高功率TVS和节省电路板空间的应用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA13P70-1U1M
- 商品编号
- C3700652
- 商品封装
- 1610
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 20V；16V | |
| 峰值脉冲电流(Ipp) | 60A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.3kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 12.5V | |
| 反向电流(Ir) | 200nA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
ESDA13P70 - 1U1M是一款单向单线路TVS二极管，旨在保护电源线免受EOS和ESD瞬态影响。该器件非常适合需要高功率TVS且节省电路板空间的应用。
商品特性
- 低钳位电压
- 典型脉冲峰值功率：- 1300 W（8/20μs）
- 关断电压12 V
- 单向二极管
- 低漏电流：25℃时为 - 0.2 μA
- 符合IEC61000 - 4 - 2 4级标准 ±30 kV（空气放电）±30 kV（接触放电）
应用领域
- 便携式多媒体设备
- 平板电脑
- 移动电话
- 智能手机
- USB VBus保护
- 电源保护
- 电池保护
