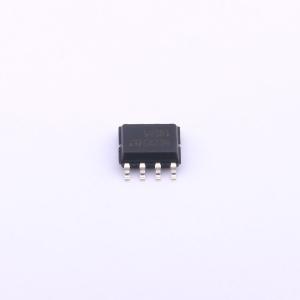

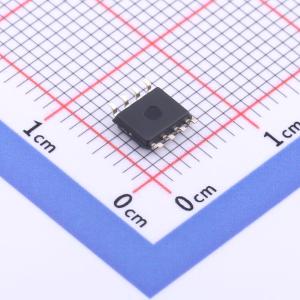

ITA6V5B1RL
双向TVS 5V截止 峰值浪涌电流：25A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 瞬态抑制二极管阵列通过钳位作用提供高过压保护。它们对瞬态过电压的即时响应使其特别适合保护电压敏感器件，如MOS技术器件和低压供电的集成电路。ITA系列兼具针对高能脉冲的高浪涌耐受能力和针对静电放电（ESD）的高电压性能
- 品牌名称
- ST(意法半导体)
- 商品型号
- ITA6V5B1RL
- 商品编号
- C3699196
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.244克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.5V | |
| 反向电流(Ir) | 10uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 750pF |
商品概述
瞬态抑制二极管阵列通过钳位作用提供高过压保护。它们对瞬态过电压的瞬时响应使其特别适合保护对电压敏感的器件，如MOS技术器件和低压供电的集成电路。 ITA系列结合了针对高能脉冲的高浪涌能力和针对静电放电（ESD）的高电压性能。
商品特性
- 高浪涌能力瞬态抑制二极管阵列：I_PP = 40 A（8/20 μs）
- 峰值脉冲功率：300 W（8/20 μs）
- 多达5个双向瞬态抑制功能
- 在高电流水平下具有低钳位系数（V_CL / V_BR）
- 低泄漏电流
- 高达15 kV的ESD保护
- 符合IEC 61000 - 4 - 2 4级标准：15 kV（空气放电），8 kV（接触放电）
- 符合MIL STD 883G - 方法3015 - 7：3B类，25 kV（人体模型）
应用领域
- 差分数据传输线保护，例如：
- RS - 232
- RS - 423
- RS - 422
- RS - 485
