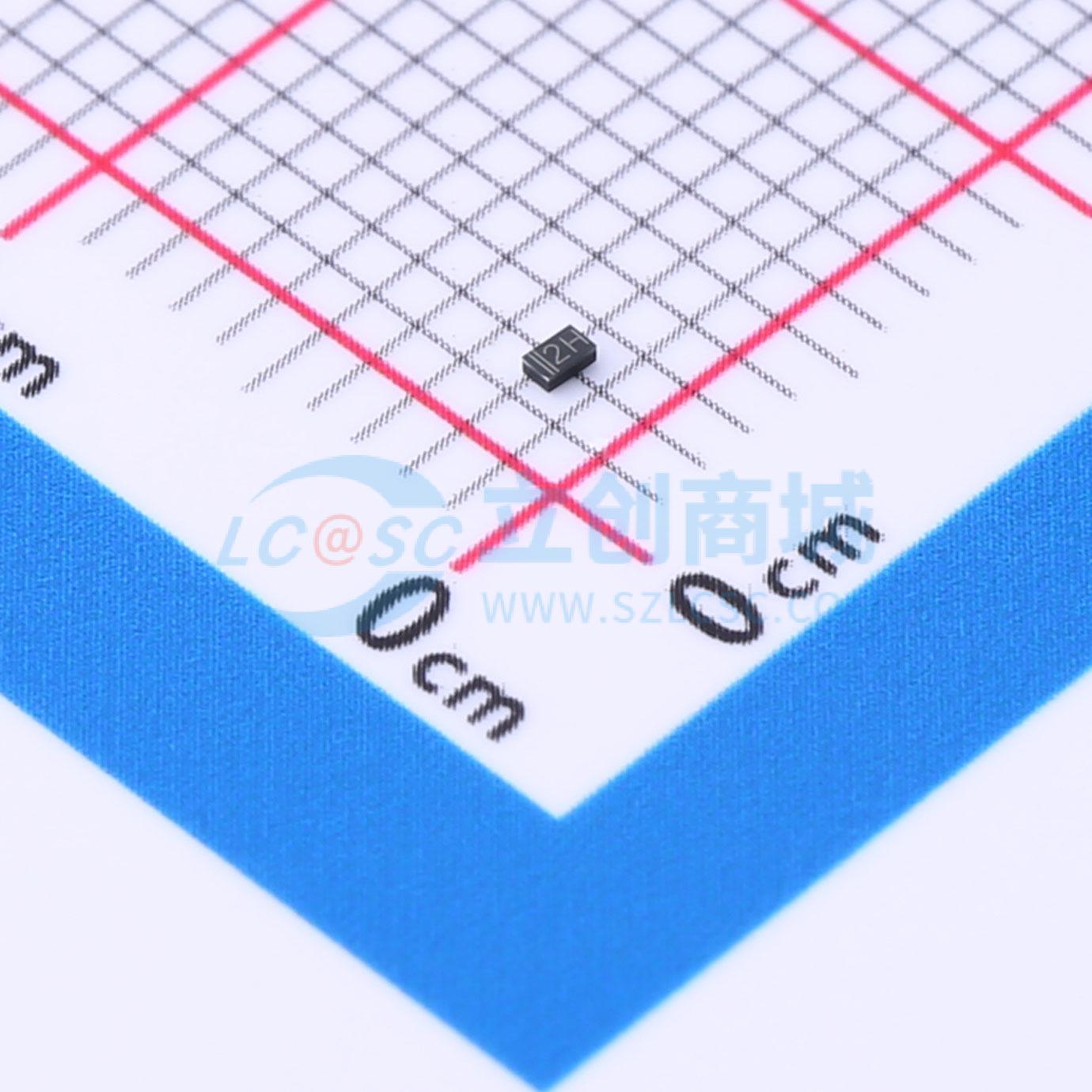

温馨提醒：图片仅供参考，商品以实物为准
PESD7V0L1BSLAZ
双向TVS 7V截止 峰值脉冲电流：7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用DFN1006-2 (SOD882-S1)无引脚超小型表面贴装器件(SMD)塑料封装的双向静电放电(ESD)保护二极管，用于保护单条信号线免受ESD及其他瞬态干扰的损害。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD7V0L1BSLAZ
- 商品编号
- C3699150
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 9.6V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.5V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 15pF |
商品概述
采用DFN1006-2 (SOD882-S1)无引脚超小型表面贴装器件(SMD)塑料封装的双向静电放电(ESD)保护二极管，用于保护单条信号线免受ESD及其他瞬态干扰的损害。
商品特性
- 单线路双向保护
- 反向关断电压：VRWM = 7 V
- 浪涌耐受能力：8/20 μs脉冲下IPPM = 7 A
- 超低钳位电压：IPPM = 7 A时，典型值VCL = 9.6 V
应用领域
- 便携式电子设备
- 计算机及周边设备
- 音频和视频设备
- 通信系统
