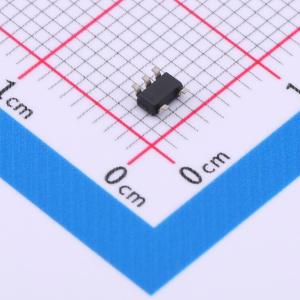

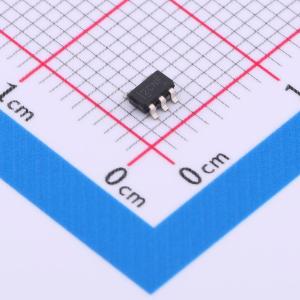

TLV840CADL29DBVR

TLV840系列电压监控器或复位IC可在高电压水平下工作，同时在整个VDD和温度范围内保持极低的静态电流。TLV840在低功耗、高精度和低传播延迟（典型值tpH_L = 30 µs）方面实现了最佳组合。

当VDD引脚电压降至负电压阈值（VIT-）以下时，复位输出信号置位。当VDD引脚电压升至VIT-加上迟滞电压（VHYS）以上，且复位时间延迟（tD）结束时，复位信号清除。对于TLV840C和TLV840M，可通过在CT引脚和地之间连接一个电容来对复位时间延迟进行编程。若要实现最小复位延迟时间，可将CT引脚悬空。TLV840N不提供可编程延迟，而是提供固定的复位延迟时间选项：40 µs、2 ms、10 ms、30 ms、50 ms、80 ms、100 ms、150 ms、200 ms。

其他特性：低上电复位电压（VPOR）、内置VDD毛刺抗扰保护、内置迟滞、低漏极开路输出泄漏电流（IIKg(OD)）。TLV840是工业应用以及电池供电/低功耗应用的理想电压监控解决方案。

• 工作电压范围：0.7 V至6 V
• 纳安级电源电流：典型值120 nA
• 固定阈值电压（VIT-）：0.8 V至5.4 V
• 阈值电压以100 mV为步进可选，高精度：典型值±0.5%
• 内置迟滞（VHYS）：典型值5%
• 复位时间延迟（tD）：基于电容可编程（TLV840C、TLV840M）
• 无电容时最小延迟时间：典型值40 µs
• 低电平有效手动复位（MR）（TLV840M）
• 四种输出拓扑：
  • TLV840xxDL：漏极开路、低电平有效（RESET）
  • TLV840xxPL：推挽式、低电平有效（RESET）
  • TLV840xxDH：漏极开路、高电平有效（RESET）
  • TLV840xxPH：推挽式、高电平有效（RESET）
• 宽温度范围：-40℃至+125℃
• 封装：SOT23-5 (DBV)

• 电机驱动
• 工厂自动化与控制
• 家庭影院与娱乐
• 电子销售点
• 电网基础设施
• 数据中心与企业计算
• 多功能打印机
