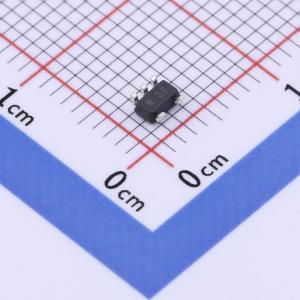

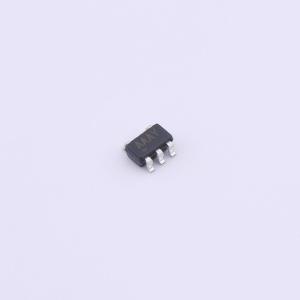

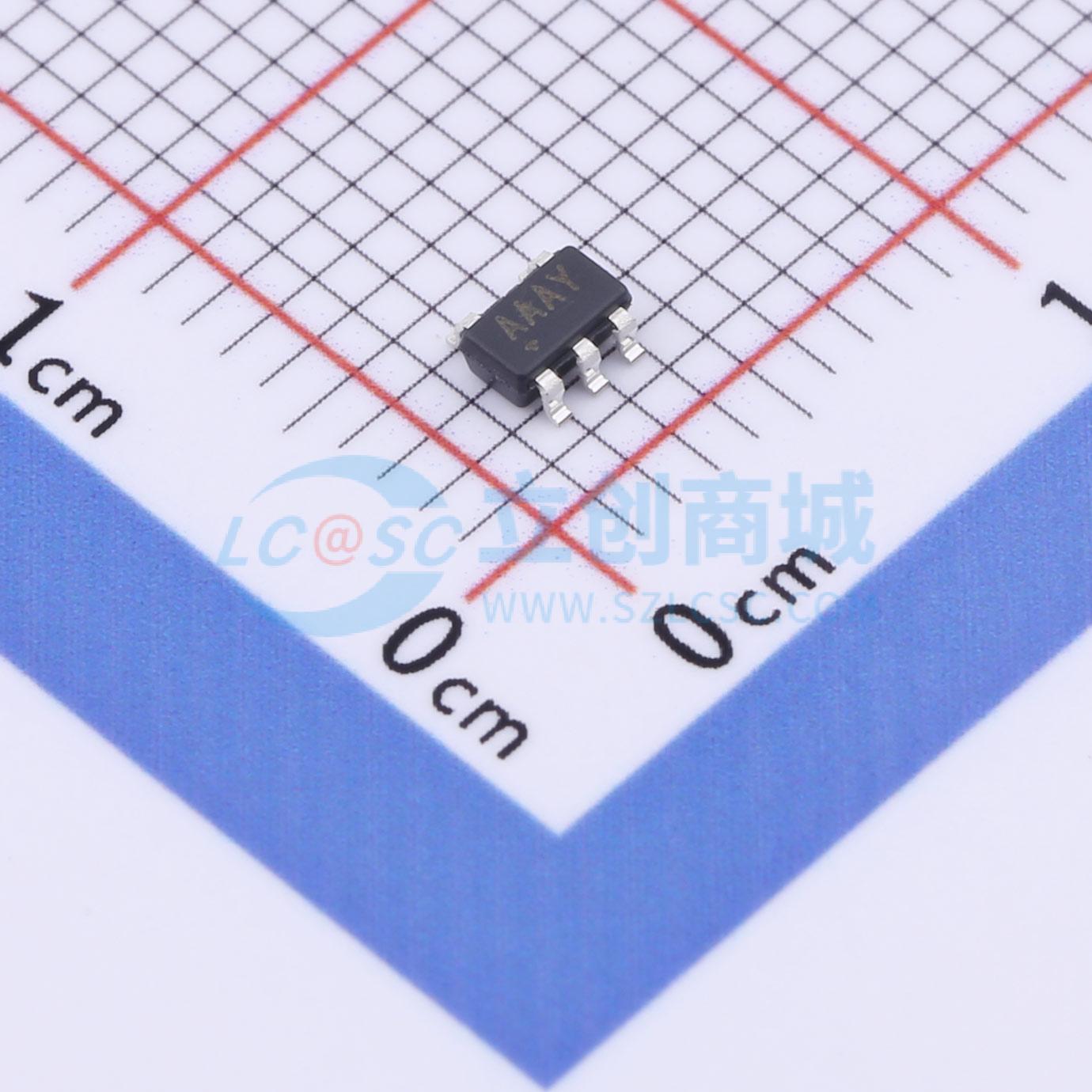

MAX835EUK+T

MAX834/MAX835微功耗电压监测器在一个5引脚SOT23封装中集成了一个1.204V精密带隙基准源、比较器和锁存输出。采用锁存输出可防止电池深度放电。MAX834具有漏极开路的N沟道输出驱动器，而MAX835具有推挽式输出驱动器。两个外部电阻可设置触发阈值电压。 MAX834/MAX835具备电平敏感锁存功能，无需添加迟滞来防止电池负载断开应用中的振荡。 MAX834/MAX835微功耗电压监测器包含一个1.204V精密带隙基准源和一个带输出锁存的比较器。这两款器件的区别在于比较器输出驱动器的结构。MAX834具有漏极开路的N沟道输出驱动器，可上拉至高于VCC但低于11V的电压。MAX835的输出为推挽式，既能源出电流也能吸入电流。 编程触发电压（VTRIP）：两个外部电阻可设置触发电压VTRIP。VTRIP是被监测电压（通常为VCC）下降到使OUT引脚变为低电平的点。IN引脚的高输入阻抗允许使用大阻值电阻，而不影响触发电压的精度。为了最小化电流消耗，选择R2的值在500kΩ至1MΩ之间，然后按以下公式计算R1： R1 = R2[(VTRIP / VTH) - 1] 其中，VTRIP是所需的触发电压，VTH是阈值电压（1.204V）。IN引脚的电压必须比VCC至少低1V。 MAX834/MAX835具备电平敏感锁存输入（CLEAR），旨在消除电池欠压检测应用中对迟滞的需求。当被监测电压（VMON）高于编程的触发电压（VTRIP）时（例如系统电池充电或安装新电池时），将CLEAR引脚脉冲从低到高再到低至少1µs，以复位输出锁存（OUT引脚变为高电平）。当VMON降至VTRIP以下时，OUT引脚变为低电平并保持低电平（即使VMON升至VTRIP以上），直到在VMON > VTRIP的情况下再次将CLEAR引脚脉冲置为高电平。

• 防止电池深度放电
• 精度±1.25%的电压阈值
• 锁存输出（一旦变为低电平，在清除之前保持低电平）
• SOT23 - 5封装
• 低成本
• +2.5V至±11V宽工作电压范围
• 典型电源电流<2µA
• 漏极开路输出（MAX834）/推挽输出（MAX835）

• 精密电池监测器
• 负载开关
• 电池供电系统
• 阈值检测器
