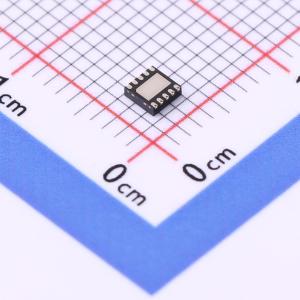

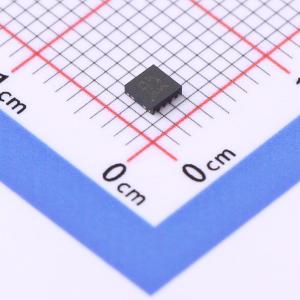

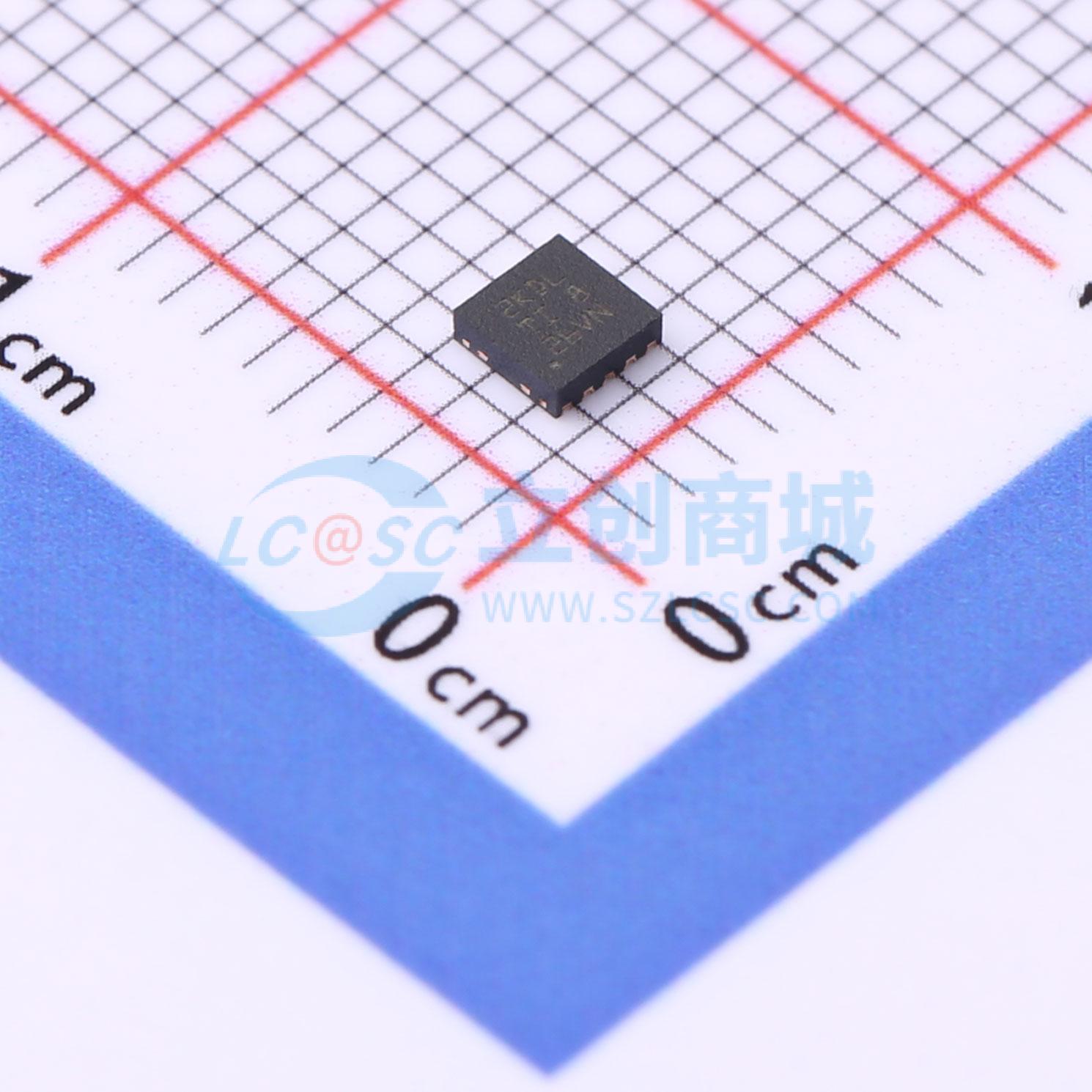

TPS37A010122DSKRQ1

具有可编程检测和复位延迟功能的宽VIn65V双通道过压和欠压检测器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS37-Q1 具有超低静态电流和延时功能的汽车 65V 窗口监控器
品牌名称: TI(德州仪器)
商品型号: TPS37A010122DSKRQ1
商品编号: C3686483
商品封装: WSON-10(2.5x2.5)
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

TPS37-Q1 是一款 65V 输入电压检测器，IDD 为 1μA，精度为 1%，并具有 10 μs 的快速检测时间。该器件可直接连接到 12V/24V 汽车电池系统，用于持续监测过压 (OV) 和欠压 (UV) 条件；由于使用内部电阻分压器，它的总体解决方案尺寸非常小。由于提供了广泛的迟滞电压选项，因此可以忽略冷启动、启停和各种汽车电池电压瞬变。SENSE 引脚上的内置迟滞可在监测电源电压轨时防止出现错误的复位信号。通过单独的 VDD 和 SENSE 引脚，可实现高可靠性汽车系统所需的冗余，并且 SENSE 可以监控比 VDD 更高和更低的电压。SENSE 引脚的高阻抗输入支持使用可选的外部电阻器。通过 CTSx 和 CTRx 引脚，可以对 RESET 信号的上升沿和下降沿进行延迟调整。此外，CTSx 可忽略受监控电压轨上的电压干扰，从而充当去抖动器；CTRx 具有手动复位 (MR) 的作用，可用于强制系统复位。 TPS37-Q1 采用 WSON 或 SOT-23 封装。WSON 封装具有可湿性侧面，便于进行自动光学检测 (AOI) 和低分辨率 X 射线检测。根据 IEC60664 中的指南，中心垫片是不导电的，以增加 VDD 和 GND 之间的爬电距离。

商品特性

具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1: -40°C 至 +125°C 环境工作温度范围 TA
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C7B
宽电源电压范围：2.7V 至 65V
SENSE 和 RESET 引脚为 65V 等级
低静态电流：1μA（典型值）
灵活而广泛的电压阈值选项
内置迟滞 (VHYS) 百分比选项：2% 至 13%（阶跃 1%）
固定选项：VTH < 8V = 0.5V、1.5V、2V、2.5V
可编程复位延时时间：10nF = 12.8ms、10μF = 12.8s

应用领域

远程信息处理控制单元
紧急呼叫系统
音频放大器
音响主机和组合仪表
传感器融合和摄像头
车身控制模块

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压检测器
	输出类型	开漏
	工作电压	2.7V~65V
	复位有效电平	低电平有效
	阈值电压	800mV

	属性	参数值
	受监控电压数	2
	手动复位	有
	复位超时	422ms
	工作温度	-40℃~+125℃@(TA)
	静态电流(Iq)	1uA
