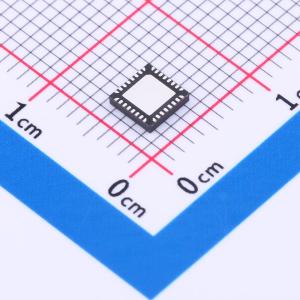

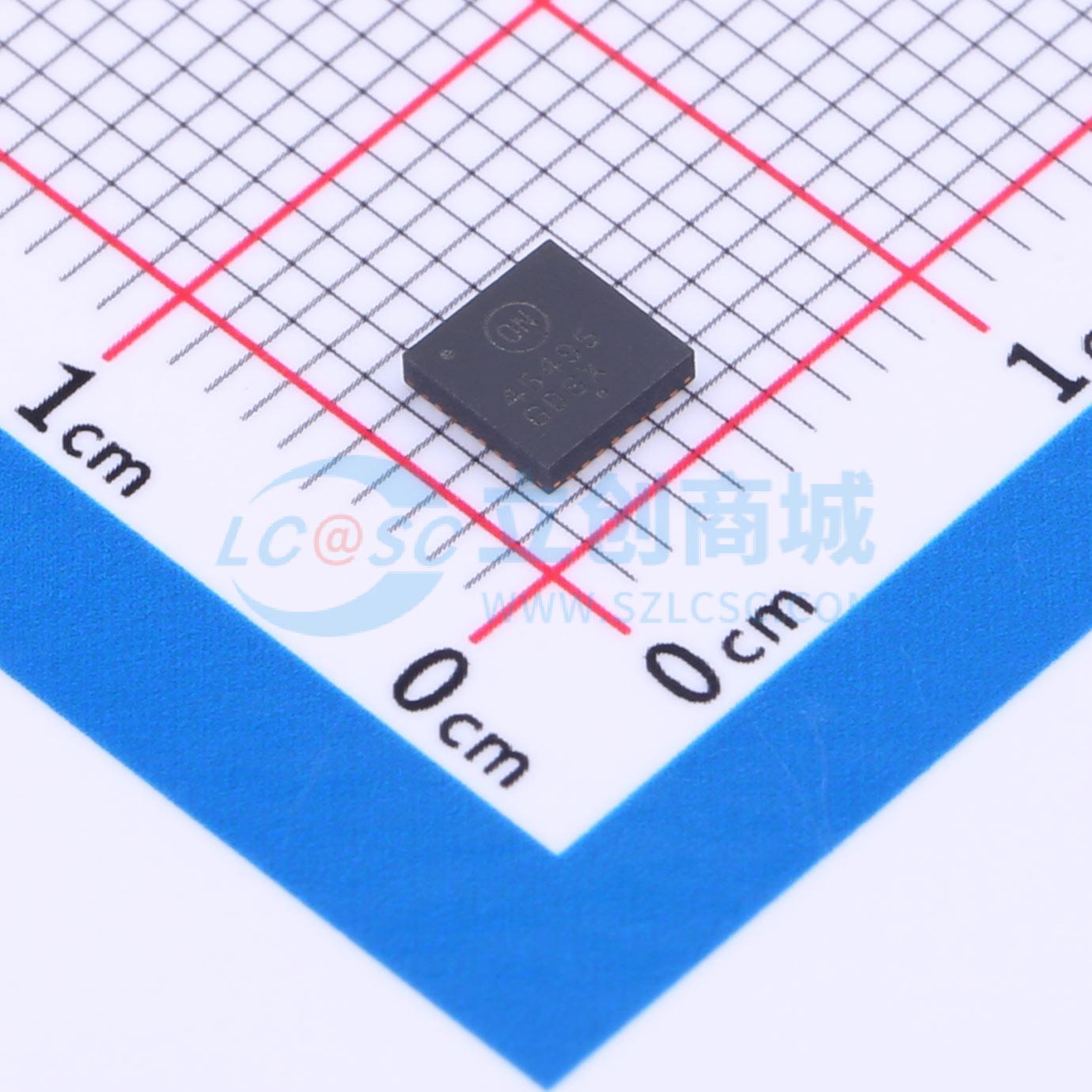

温馨提醒：图片仅供参考，商品以实物为准

NCP45495XMNTWG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP45495是一款高性能单片集成电路，可同时监测四个高压电源的总线电压和电流。高压总线电压和电流被转换到低压电源域，并多路复用到单个差分输出，以便通过普通ADC进行外部测量。NCP45495提供可编程的电压和电流增益设置，并且仅需少量外部无源元件，是一种低成本解决方案。该器件还可配置为独立运行或成对运行，最多可监测和测量八个独立的高压电源。
品牌名称: onsemi(安森美)
商品型号: NCP45495XMNTWG
商品编号: C3686428
商品封装: QFN-32(4x4)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

NCP45495是一款高性能单片集成电路，可同时监测四个高压电源的总线电压和电流。高压总线电压和电流被转换到低压电源域，并多路复用到单个差分输出，以便通过普通ADC进行外部测量。NCP45495提供可编程的电压和电流增益设置，并且仅需少量外部无源元件，是一种低成本解决方案。该器件还可配置为独立运行或成对运行，最多可监测和测量八个独立的高压电源。

商品特性

转换并缩放高达26 V的分流和总线电压
单器件可监测四个电源
可成对使用以监测多达八个电源
关断电流极低
所有通道均可通过I²C接口单独进行增益编程
建立时间短
实时总线电压有效信号
输出共模电压可调
符合RoHS/REACH标准的器件

应用领域

计算机/笔记本电脑/显卡
电源管理/电源控制环路
电池充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	四路
	共模电压	5V~26V
	增益	24V/V
	输入失调电压(Vos)	150uV
	工作温度	-40℃~+105℃

	属性	参数值
	最大电源宽度(Vdd-Vss)	5.5V
	单电源	2.8V~3.8V
	静态电流(Iq)	200uA
	输入失调电压温漂(Vos TC)	2uV/℃
	共模抑制比(CMRR)	80dB
