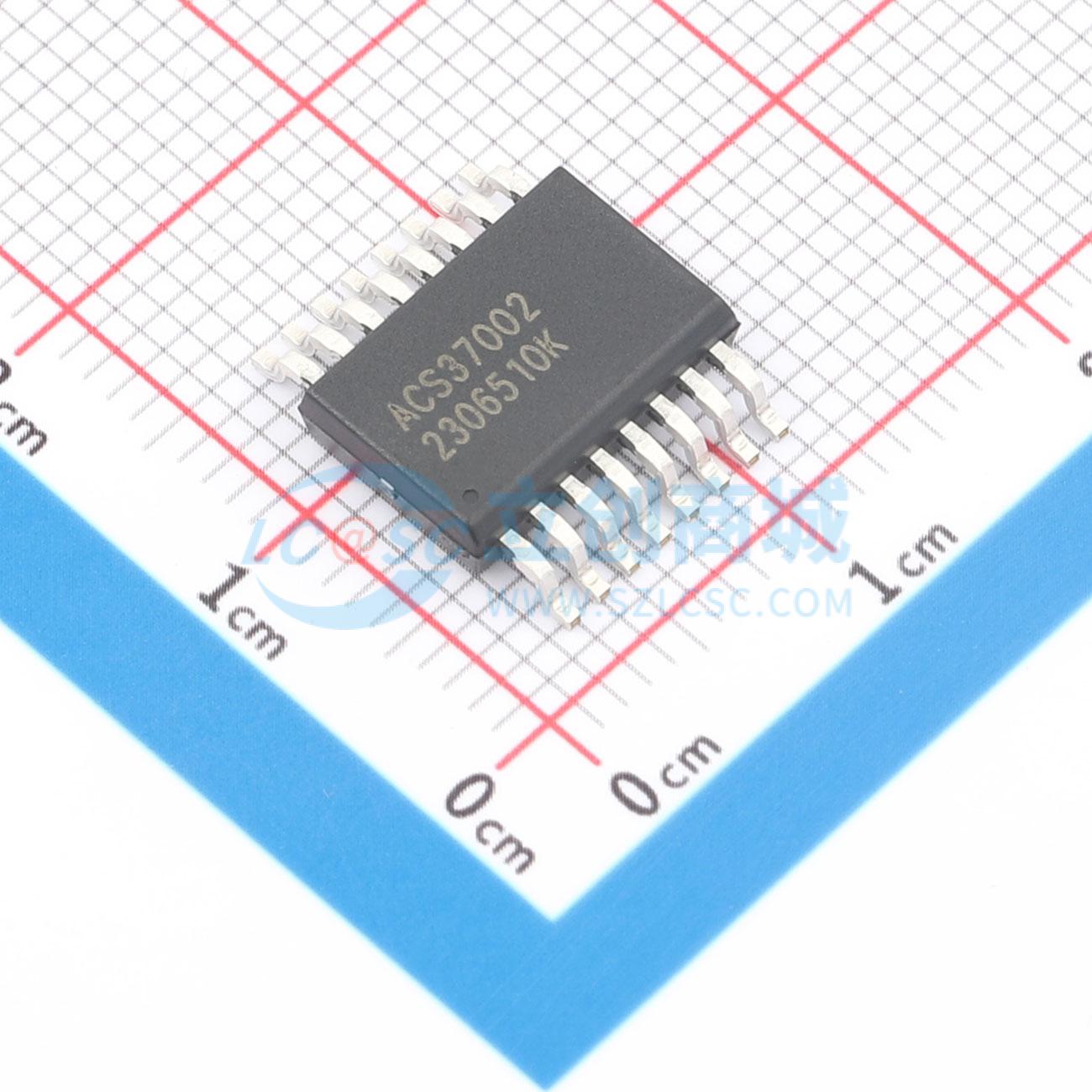

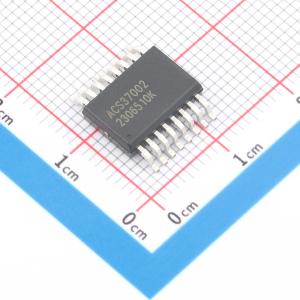

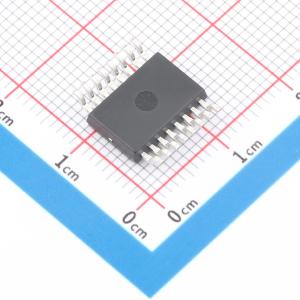

ACS37002LMCATR-050B5
400kHz高精度电流传感器，带引脚可选增益和可调过流快速故障功能，采用SOICW-16封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ACS37002LMC是一款采用SOICW - 16封装的全集成霍尔效应电流传感器，该传感器在出厂时已进行校准，可在整个工作范围内提供高精度测量，无需客户进行编程。电流由两个霍尔板进行差分检测，可消除外部干扰共模磁场。该封装结构通过将导体中电流产生的磁场磁耦合到与集成电流导体无物理连接的单片霍尔传感器IC，实现了高隔离性
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS37002LMCATR-050B5
- 商品编号
- C3684447
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.768774克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 50A | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 5000Vrms | |
| 灵敏度 | 40mV/A | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 带宽 | 400kHz | |
| 电流端电阻 | 0.27mΩ | |
| 响应时间(tr) | 2.5us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 过流保护；上电复位；双向检测 |
