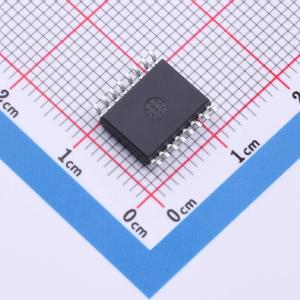

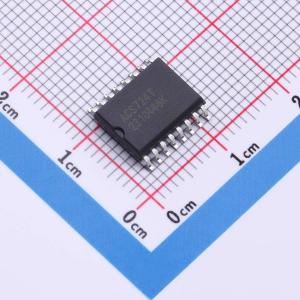

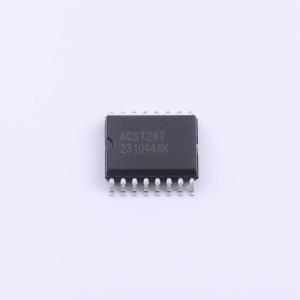

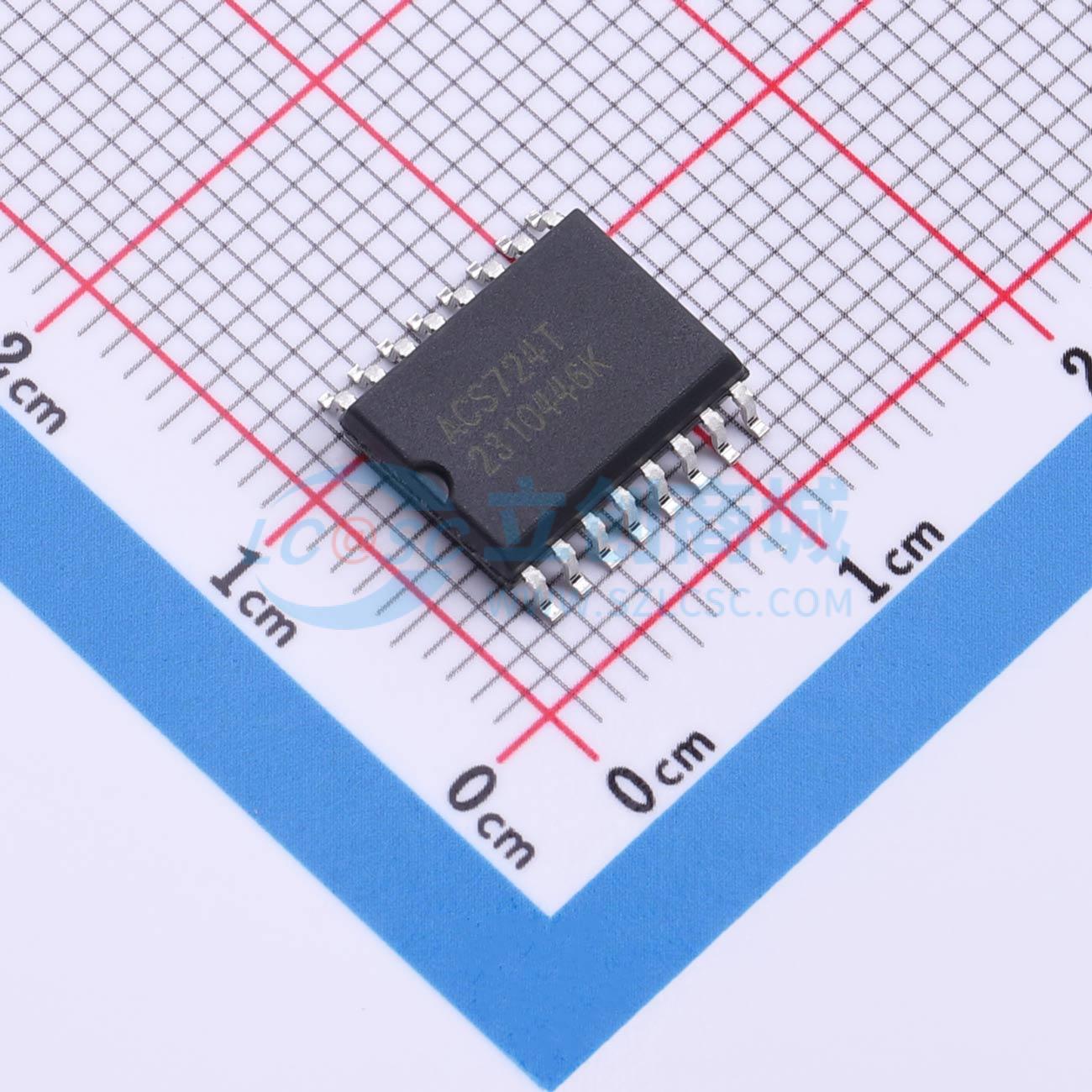

温馨提醒：图片仅供参考，商品以实物为准
ACS724KMATR-12AB-T
高精度、基于霍尔效应的电流传感器IC，具备共模场抑制功能，采用高隔离SOIC16封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS724KMATR-12AB-T
- 商品编号
- C3684546
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 6.783333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 12A | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 4.8kVrms | |
| 灵敏度 | 166mV/A | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 120kHz | |
| 电流端电阻 | 0.85mΩ | |
| 响应时间(tr) | 3us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 双向检测；上电复位 |
商品概述
Allegro™ ACS724KMA电流传感器IC是工业、商业和通信系统中交流或直流电流传感的经济且精确的解决方案。小封装适用于空间受限的应用，同时由于减少了电路板面积，还能节省成本。典型应用包括电机控制、负载检测和管理、开关模式电源以及过流故障保护。该器件由一个精确、低失调的线性霍尔传感器电路和位于芯片表面附近的铜传导路径组成。流经该铜传导路径的电流会产生一个磁场，该磁场由集成霍尔IC感应并转换为成比例的电压。采用差分方式感应电流以抑制共模场，提高在磁噪声环境中的精度。通过磁场与霍尔传感器的紧密接近，优化了器件的固有精度。低失调、斩波稳定的BiCMOS霍尔IC提供精确的成比例电压，其中包括Allegro的专利数字温度补偿，从而在不同温度下实现极高的性能。当电流通过初级铜传导路径（从引脚1到4流向引脚5到8，这是用于电流传感的路径）增加时，器件的输出具有正斜率。该传导路径的内阻典型值为0.85mΩ，功耗低。传导路径的端子与传感器引脚（引脚9到16）电气隔离，这使得ACS724KMA电流传感器IC可用于高端电流检测应用，而无需使用高端差分放大器或其他昂贵的隔离技术。ACS724KMA采用低剖面表面贴装SOIC16封装。引线框架镀有100%哑光锡，与标准无铅印刷电路板组装工艺兼容。器件内部无铅，出厂前已完全校准。
商品特性
- 差分霍尔感应可抑制共模场
- 专利集成数字温度补偿电路使开环传感器在不同温度下接近闭环精度
- 通过UL60950 - 1（第2版）认证
- 介电强度电压 = 4.8 kV_RMS
- 基本隔离工作电压 = 1097 V_RMS
- 加强隔离工作电压 = 565 V_RMS
- 通过专有放大器和滤波器设计技术实现的噪声性能，带宽大幅提高
- 滤波引脚允许用户对输出进行滤波，以在较低带宽下提高分辨率
- 0.85 mΩ初级导体电阻，低功耗且耐高浪涌电流能力强
- 低剖面SOIC16封装，适用于空间受限的应用
- 4.5至5.5 V单电源供电
- 输出电压与交流或直流电流成比例
- 工厂微调灵敏度和静态输出电压，提高精度
- 斩波稳定使静态输出电压极其稳定
- 几乎零磁滞
- 输出与电源电压成比例
应用领域
- 电机控制
- 负载检测和管理
- 开关模式电源
- 过流故障保护
