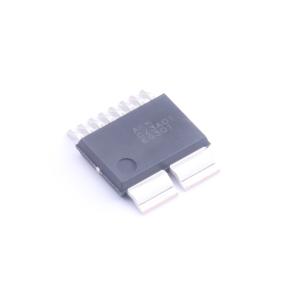

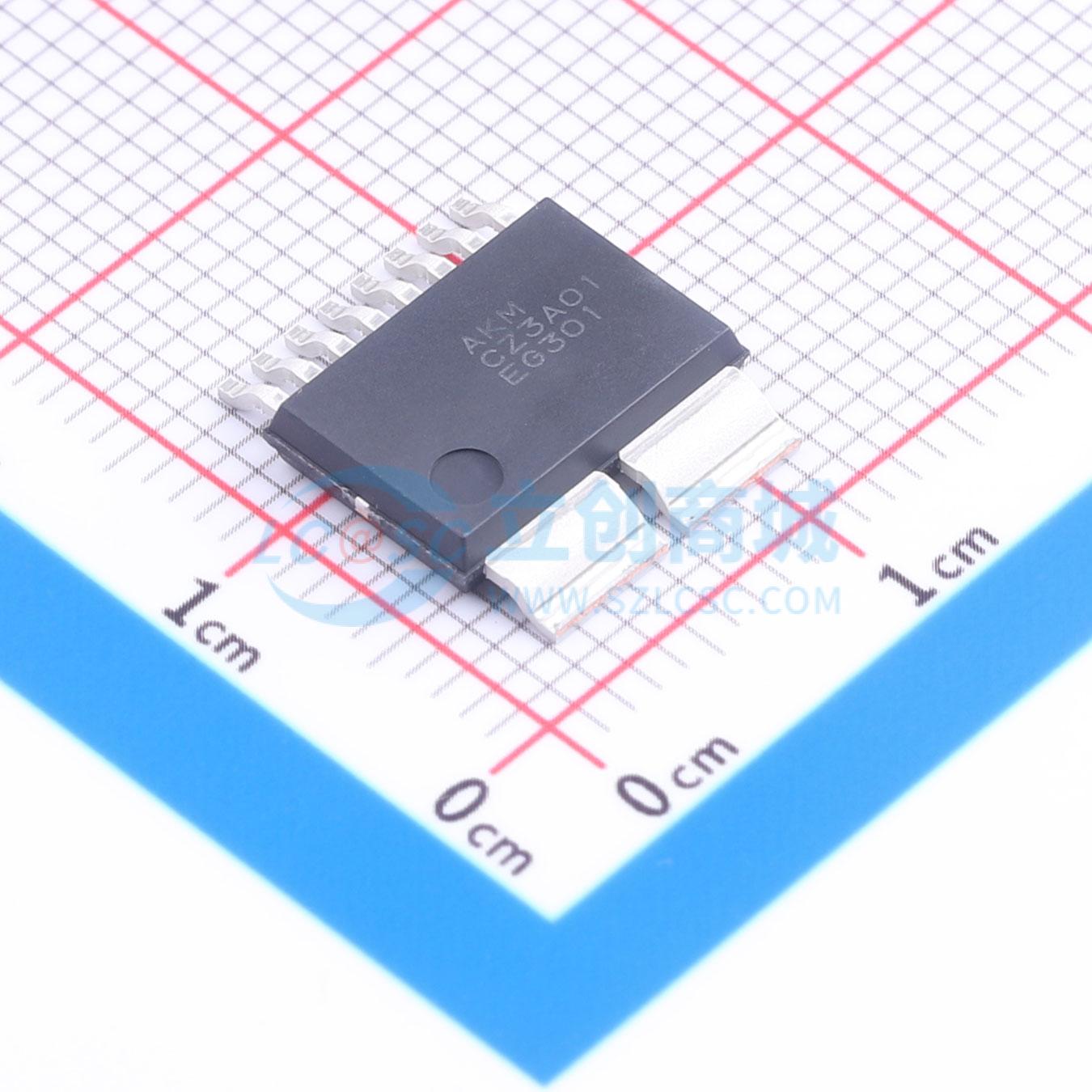

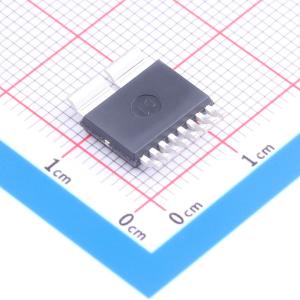

CZ3A01
CZ3A01
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- AKM
- 商品型号
- CZ3A01
- 商品编号
- C3684466
- 商品封装
- SMD-10P,7.7x10.9mm
- 包装方式
- 编带
- 商品毛重
- 5.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 12.9A | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 灵敏度 | 120mV/A | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 双路过流检测；双向检测 |
商品概述
CZ-3A01 是一款采用霍尔传感器的开环式电流传感器，可输出与交流/直流电流成比例的模拟电压。其使用 III-V 族半导体薄膜作为霍尔传感器，实现了高精度与高速电流检测。无磁芯的超小表贴封装节省了空间。同时，较低的初级导体电阻抑制了发热，可实现 50Arms 的连续电流测量。现有的无磁芯电流传感器存在因杂散磁场干扰导致精度下降的缺点。CZ-3A0x 系列内置了杂散磁场抑制功能，以抑制此影响。该系列还具备双重过流检测功能。CZ-3A0x 系列符合 UL 61800-5-1 安全标准，非常适合工业交流驱动、伺服电机等应用。该系列也极适合将传感器信号输入至 3.3V 模数转换器。CZ-3A0x 系列提供多种线性测量范围，从 ±12.9A (CZ-3A01) 到 ±129.1A (CZ-3A07)。这使设计人员可以在不同额定电流的产品上使用相同的电路板设计。
商品特性
- 符合 UL61800-5-1 安全标准（爬电距离、电气间隙 ≥ 8.0mm）
- 通过 UL-1577 和 IEC/UL62368-1 安全标准认证
- 3.3V 输出
- 最大初级电流：50Arms
- 高精度：0.3% F.S. (Ta=35~85°C 典型值)
- 极小的初级导体电阻：0.27mΩ 典型值
- 杂散磁场抑制功能
- 小型表贴封装 (12.7mm×10.9mm×2.25mm)
- 双重过流检测功能（可调过流检测阈值）
- 隔离电压：4.2kVrms (AC50Hz, 60s)
- 非比例输出
应用领域
- 交流驱动
- 直流电机
- UPS
- 通用逆变器
- 功率调节器
