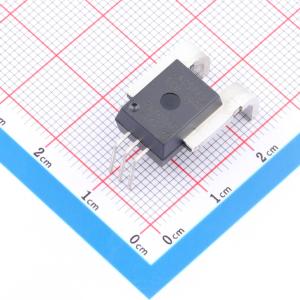

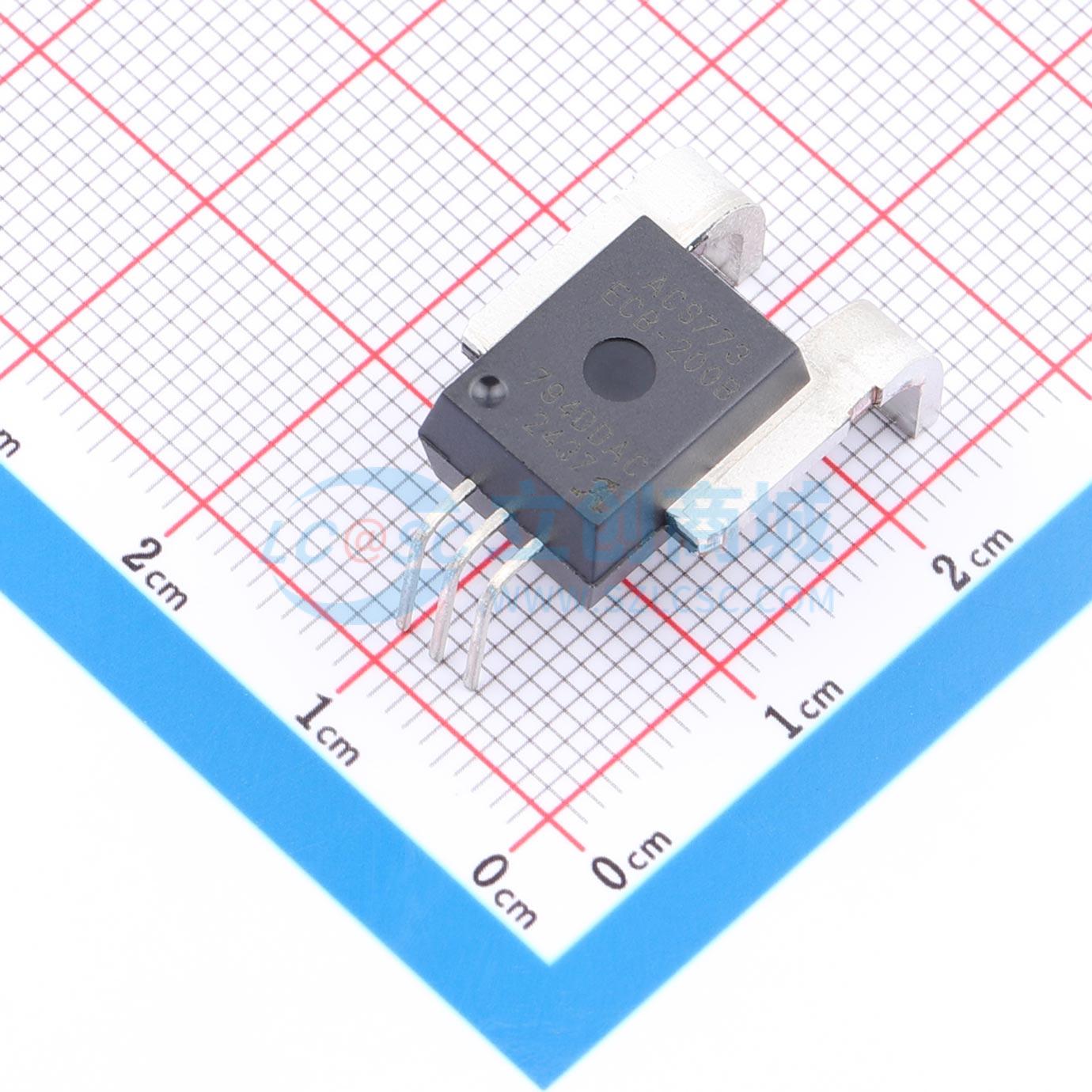

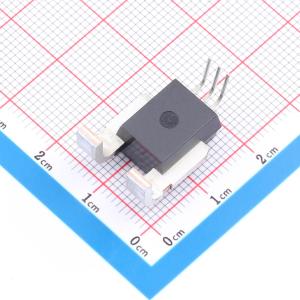

ACS773ECB-200B-PFF-T
高精度、基于霍尔效应、200kHz带宽、带100μQ电流导体的电流隔离传感器IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供经济且精确的交流或直流电流传感解决方案，适用于电机控制、负载检测和管理、电源和 DC-DC 转换器控制以及逆变器控制。2.5μs 的响应时间可实现安全关键应用中的过流故障检测。该器件由一个精密、低失调的线性霍尔电路和位于芯片附近的铜传导路径组成。通过该铜传导路径的电流会产生磁场，霍尔集成电路将其转换为成比例的电压。通过使磁信号靠近霍尔传感器，优化了设备精度。低失调、斩波稳定的 BiCMOS 霍尔集成电路提供精确的成比例输出电压，该集成电路在工厂进行了精度编程
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS773ECB-200B-PFF-T
- 商品编号
- C3684467
- 商品封装
- CB-5
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 200A | |
| 工作电压 | 3V~3.6V | |
| 隔离电压(Vrms) | 4800Vrms | |
| 灵敏度 | 6.6mV/A | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 带宽 | 200kHz | |
| 电流端电阻 | 0.1mΩ | |
| 响应时间(tr) | 2.5us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 过流保护；上电复位 |
商品概述
该系列电流传感器集成电路为交流或直流电流检测提供了经济且精确的解决方案，非常适用于电机控制、负载检测与管理、电源和直流-直流转换器控制以及逆变器控制。2.5μs的响应时间使其能够在安全关键型应用中实现过流故障检测。该器件由一个精密的低失调线性霍尔电路和一个靠近芯片的铜制传导路径组成。流经该铜传导路径的电流会产生磁场，霍尔集成电路将其转换为成比例的电压。通过使磁信号紧邻霍尔传感器，优化了器件精度。低失调、斩波稳定的BiCMOS霍尔集成电路提供了精确的成比例输出电压，并在出厂时进行了精度编程。专有的数字温度补偿技术显著提高了集成电路的精度和温度稳定性。其专有的集成屏蔽技术提供了对电流导体dV/dt和杂散电场的高抗干扰能力，从而在高端、高电压应用中实现低输出电压纹波和低失调漂移。当电流流经用于电流采样的主铜传导路径时，器件输出增加。该导电路径的典型内阻为100μΩ，功耗低。铜导体的厚度使器件能够在高过流条件下存活。导电路径的端子与信号引脚电气隔离，这使得该系列传感器集成电路可用于需要电气隔离的应用，而无需使用光耦或其他昂贵的隔离技术。器件在出厂前已完成全面校准。该系列产品无铅，所有引脚均镀100%雾锡，封装内部无铅。粗引线框架采用无氧铜制成。
商品特性
- 符合AEC-Q100 1级标准
- 典型输出响应时间为2.5μs
- 3.3V电源供电
- 超低功耗：典型内部导体电阻为100μΩ
- 增强型电流隔离允许在高压系统中用于经济高效的高侧电流检测
- 通过专有的放大器和滤波器设计技术，实现的噪声性能并大幅提升带宽
- 集成屏蔽层可大幅降低因高dV/dt信号导致的从电流导体到芯片的容性耦合，并防止在高端、高电压应用中出现失调漂移
- 通过在整个工作温度范围内进行数字编程和补偿增益与失调，显著改善了总输出误差
- 封装尺寸小，易于安装
- 采用单片霍尔集成电路，可靠性高
- 输出电压与交流或直流电流成正比
- 出厂时已进行精度微调
- 输出失调电压极其稳定
