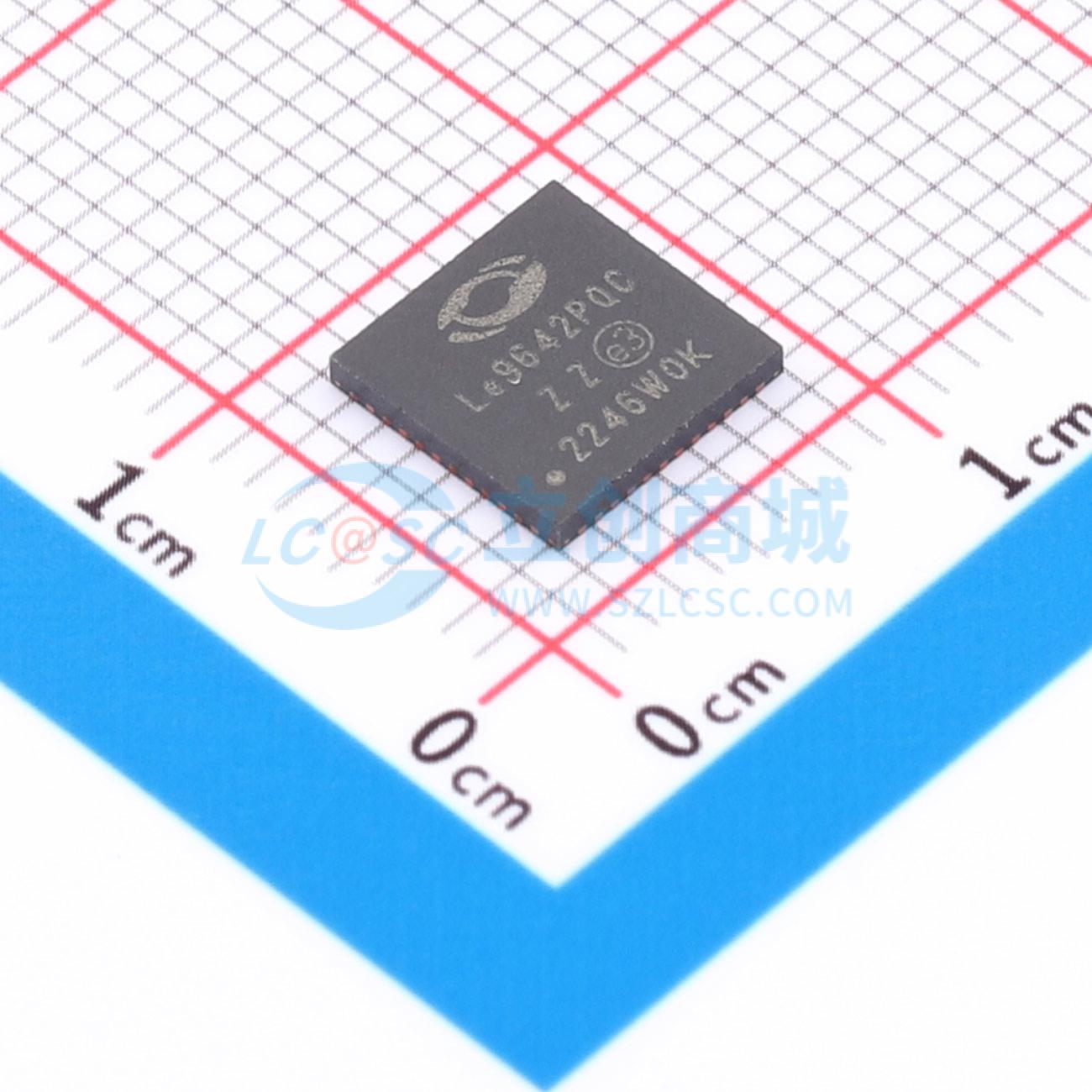

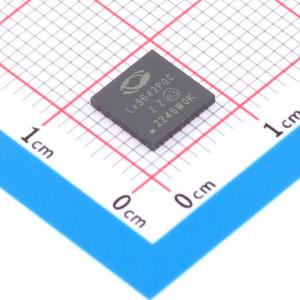

LE9642PQCT
双用户线接口电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- miSLIC™线路电路与VoIP处理器或片上系统（SoC）配合使用，为衍生语音应用提供了经济的交钥匙解决方案。miSLIC器件通过简单的单串行接口由VoIP处理器或SoC控制。双通道Le9642 miSLIC器件采用节能型共享电源拓扑结构，以降低物料清单（BOM）成本
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- LE9642PQCT
- 商品编号
- C3678863
- 商品封装
- QFN-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.44575克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电信接口IC | |
| 类型 | 用户线路接口概念(SLIC) | |
| 工作电压 | 3.135V~3.465V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 25mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
miSLIC™线路电路与VoIP处理器或片上系统（SoC）配合使用，为派生语音应用提供了经济的交钥匙解决方案。miSLIC器件通过简单的单串行接口由VoIP处理器或SoC控制。 双通道Le9642 miSLIC器件采用节能型共享电源拓扑结构，以降低物料清单（BOM）成本。Le9642可配置为正在申请专利的共享升降压自动电池切换（BBABS）操作模式。支持振铃和系统电源管理，以限制每个电话线路模拟用户线接口（FXS）端口的峰值功率需求。双通道Le9642具备宽带清晰度和完整的BORSCHT功能。 具备制造自测和用户线路诊断功能。所有交流、直流和电源参数均可编程，使Le9642器件适用于任何需要用户线接口电路（SLIC）功能的短环路应用。
商品特性
- 适用于VoIP处理器和SoC的经济高效的第五代线路接口解决方案
- 与众多VoIP处理器和SoC解决方案兼容
- 隔离成本低于多端口控制
- 简化电路板布线
- 提供VoicePath软件开发工具包（SDK）和VP-API-II软件以实现FXS功能
- 全面的用户环路测试，包括Telcordia GR-909-CORE / TIA-1063诊断测试
- 业界领先的高级测试软件
- VeriVoice制造测试套件（VVMT）
- 便于组装电路板的工厂测试和校准
- 低成本、节能型共享开关稳压器架构
- 双输出电源
- 集成电池开关
- 带5个振铃等效数（REN）负载时，开路振铃电压高达70 VRMS
- 低成本的两层印刷电路板（PCB）参考设计
- 完整的宽带BORSCHT功能
- 全球可编程性
- 每通道窄带或宽带操作
应用领域
- 固定无线（LTE）网关
- 数字用户线路（DSL）住宅网关和综合接入设备（IAD）
- 电缆嵌入式多媒体终端适配器（eMTA）
- 无源光网络（PON）单户单元（SFU）
- 光纤到用户驻地（FTTX）解决方案
