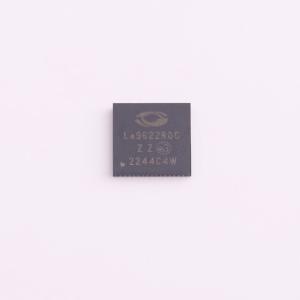

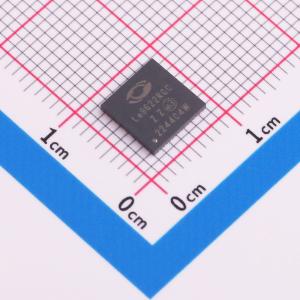

LE9622RQCT

Le9622 微控制器接口的订户线接口电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Le9622 是一款低成本、双通道 FXS 解决方案，支持 PCM 和 SPI 接口，适用于多通道企业应用和双端口宽带网关。提供宽频和窄频语音功能。
品牌名称: MICROCHIP(美国微芯)
商品型号: LE9622RQCT
商品编号: C3678958
商品封装: QFN-53(7x7)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

miSLIC™系列线路电路与VoIP处理器或片上系统（SoC）配合使用，为派生语音应用提供了经济的交钥匙解决方案。Le9622 miSLIC 2 FXS设备是一款成本优化的FXS解决方案。多功能的Le9622 miSLIC通过PCM/SPI接口进行控制，这使得该设备非常适合4通道或8通道企业应用以及2通道宽带网关应用。支持两种电源拓扑结构：多线路反相升压拓扑，可在5个振铃等效负载（REN）下提供高达70 Vrms的振铃电压；以及获得专利的共享降压 - 升压自动电池切换拓扑，可在5个REN负载下提供高达60 Vrms的振铃电压。该设备具备制造自测和用户线诊断功能。Le9622具有宽带清晰度和完整的BORSCHT功能。所有交流、直流和电源参数均可编程，这使得Le9622设备适用于任何需要用户线接口电路（SLIC）功能的短环路应用。

商品特性

成本优化的双通道FXS解决方案
53引脚、7x7mm、0.4mm间距的QFN封装
低成本、两层印刷电路板（PCB）参考设计
支持多通道企业应用
PCM/SPI接口
可编程接口电压，支持1.8V、2.5V和3.3V的片上系统（SoC）
低成本、节能的双电池开关调节器架构
符合宽带设备能耗行为准则
获得专利的共享降压 - 升压自动电池开关（BBABS），可在5个REN负载下提供60Vrms的振铃电压
多线路反相升压自动电池开关（ABS）
可在5个REN负载下提供70Vrms的振铃电压
提供VoicePath软件开发工具包（SDK）和VP - API - II软件以实现FXS功能
VeriVoice专业测试套件软件
环保封装符合欧洲理事会的RoHS 2指令（2011/65/EC），可最大限度减少电气设备对环境的影响。

应用领域

多通道企业应用
小型办公室、数字用户线路（DSL）住宅网关
综合接入设备（IAD）
电缆嵌入式多媒体终端适配器（eMTA）
无源光网络（PON）单家庭单元（SFU）
光纤到驻地/家庭/建筑物（FTTx）
固定无线（LTE网关）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电信接口IC
	类型	用户线路接口概念(SLIC)
	工作电压	1.71V~3.3V

	属性	参数值
	工作电流	184mA
	功率	1.5W
	工作温度	-40℃~+85℃
