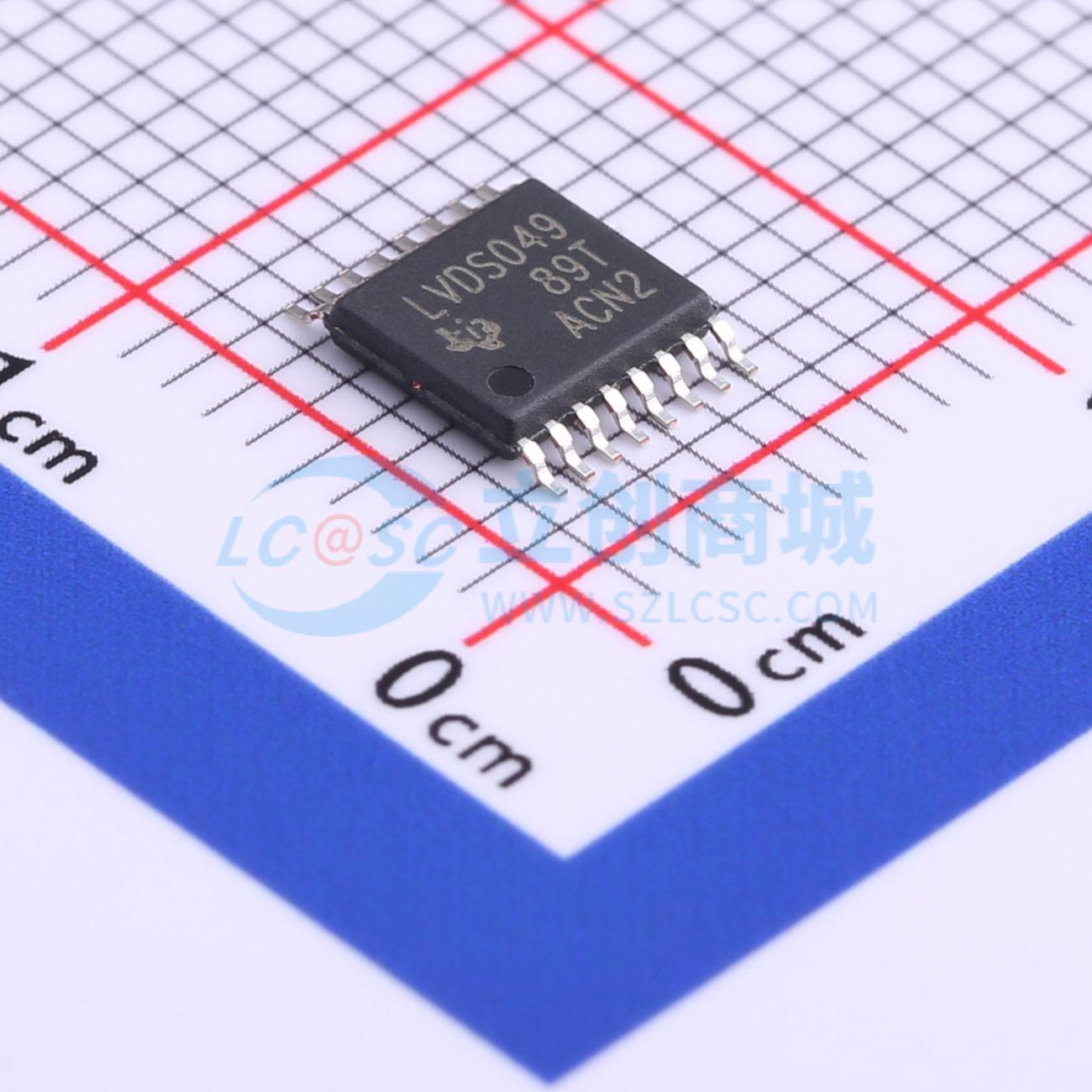

SN65LVDS049PWR
SN65LVDS049双LVDS差分驱动器和接收器
- 描述
- SN65LVDS049是一款双通流差分线驱动器-接收器对，使用低电压差分信号（LVDS）实现高达400 Mbps的信号传输速率。驱动器和接收器的电气接口符合TIA/EIA-644-A标准。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LVDS049PWR
- 商品编号
- C428720
- 商品封装
- TSSOP-16
- 包装方式
- 编带
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 400Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS | |
| 功能特性 | 故障安全 |
商品概述
SN65LVDS049是一款双直通式差分线路驱动器-接收器对，采用低压差分信号LVDS技术实现最高400Mbps的信号速率，驱动器与接收器电气接口符合TIA/EIA-644-A标准。该器件设计用于特征阻抗约100Ω的受控阻抗介质上的点对点基带数据传输，传输介质可为印刷电路板走线、背板或电缆，数据传输的最终速率与距离取决于传输介质的衰减特性、环境噪声耦合以及其他应用特定特性，器件工作温度范围为-40℃~85℃。
商品特性
- 兼容DS90LV049
- 最高支持400Mbps信号速率
- 采用直通引脚排列
- 驱动器通道间典型偏斜为50ps
- 接收器通道间典型偏斜为50ps
- 采用3.3V电源供电
- 所有输出具备高阻抗禁用功能
- 接收器输入内置故障安全偏置
- 驱动器典型传播延迟为1.4ns
- 接收器典型传播延迟为1.9ns
- 掉电状态下总线引脚为高阻抗
- 符合ANSI TIA/EIA-644-A标准
- 接收器输入和驱动器输出静电放电防护超过10kV
- 采用16引脚TSSOP封装
应用领域
- 时钟和数据的全双工LVDS通信
- 打印机
