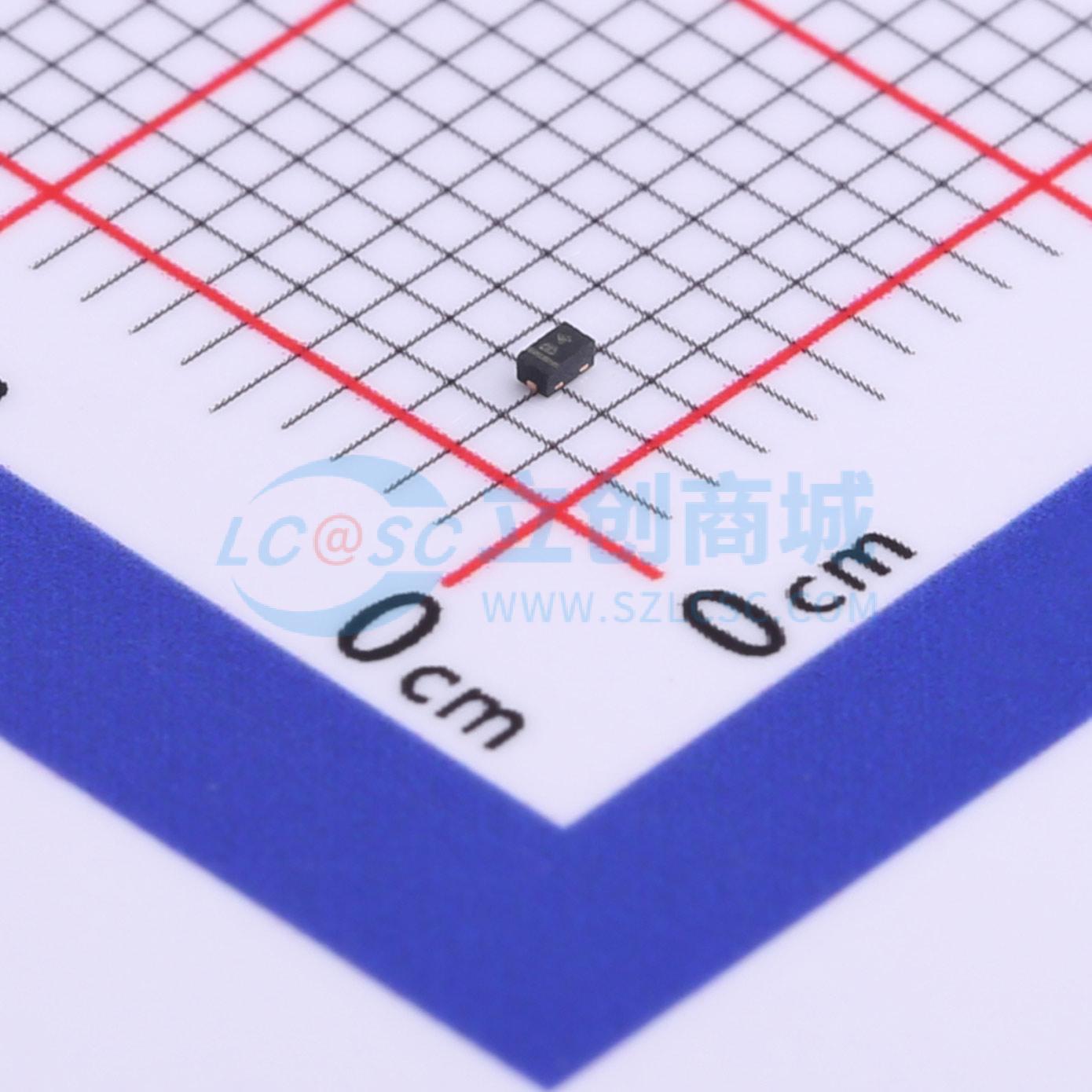

温馨提醒：图片仅供参考，商品以实物为准

SPHV24-01ETG-C

双向TVS 24V截止峰值浪涌电流：3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双向SPHV - C系列专为便携式应用、LED照明模块、汽车应用和低速I/O而设计。它能保护敏感设备免受静电放电（ESD）和其他过电压瞬变的损害。SPHV - C系列能够安全地吸收超过IEC 61000 - 4 - 2国际标准最高等级（4级，±8kV接触放电）的重复性ESD冲击，且性能不会下降。同时，它能以极低的钳位电压安全地耗散高达8A（SPHV12 - C）的感应浪涌电流（IEC 61000 - 4 - 5，第2版，tp = 8/20μs）。
品牌名称: Littelfuse(美国力特)
商品型号: SPHV24-01ETG-C
商品编号: C428838
商品封装: SOD-882
包装方式: 编带
商品毛重: 0.013克(g)

商品参数

商品概述

双向SPHV-C系列专为便携式应用、LED照明模块、汽车应用和低速I/O设计。它可保护敏感设备免受静电放电（ESD）和其他过电压瞬变造成的损坏。 SPHV-C系列能够安全吸收高于IEC 61000 - 4 - 2国际标准最高等级（4级，±8kV接触放电）的重复性ESD冲击，且性能不会下降，还能以极低的钳位电压安全耗散高达8A（SPHV12 - C）的感应浪涌电流（IEC 61000 - 4 - 5，第2版，tP = 8 /20us。

商品特性

ESD，IEC 61000 - 4 - 2，±30kV接触，±30kV空气
EFT，IEC 61000 - 4 - 4，40A（5/50ns）
雷击，IEC 61000 - 4 - 5第2版，8A（tp= 8 / 20us，SPHV12 - C）
低钳位电压
低泄漏电流
小型SOD882封装有助于节省电路板空间
通过AEC - Q101认证
无铅且符合RoHS标准
侧面外露引线框架有助于验证可焊性（SPHVxx - KTG - C系列）

应用领域

-LED照明模块-便携式仪器-通用I/O-移动及手持设备-RS232/RS485-CAN和LIN总线

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	50V
	峰值脉冲电流(Ipp)	3A@8/20us
	峰值脉冲功率(Ppp)	200W

	属性	参数值
	击穿电压	26.7V
	反向电流(Ir)	1uA
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	17pF
