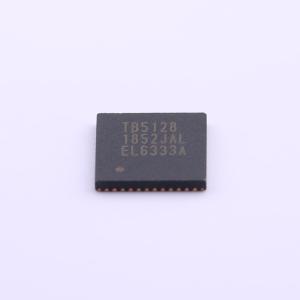

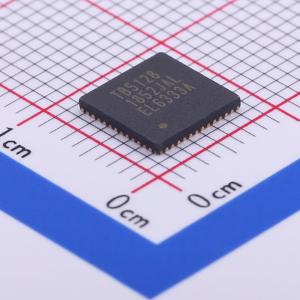

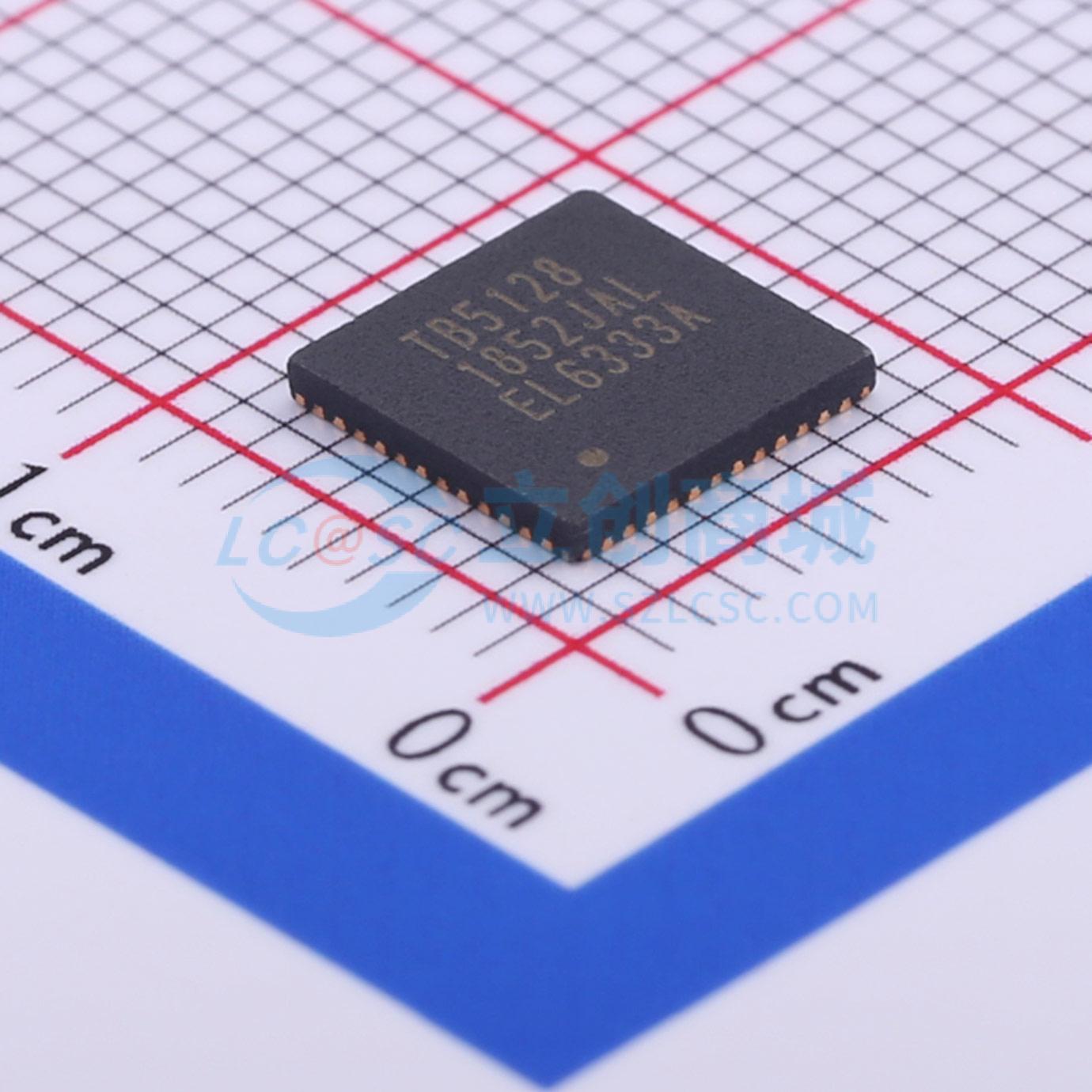

TB5128FTG(CP,EL
时钟输入和串行控制双极步进电机驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TB5128是一款采用斩波器的两相双极步进电机驱动器，内置时钟解码器。采用BiCD工艺制造，输出额定值为50 V/5.0 A（电机电源电压μ = 44 V）。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB5128FTG(CP,EL
- 商品编号
- C428723
- 商品封装
- QFN-48
- 包装方式
- 编带
- 商品毛重
- 0.185克(g)
- 立创商城设计参考
- 步进电机驱动-(4)48V以上供电-(3)4A~6A
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.75V~5.25V | |
| 电机驱动电压(Vm) | 6.5V~44V | |
| 输出电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 步长细分 | 8；64；2；128；32；1；16；4 | |
| 集成开关 | 是 | |
| 导通电阻 | 250mΩ |
商品概述
TB5128是一款采用斩波器的两相双极步进电机驱动器，内置时钟解码器。采用BiCD工艺制造，输出额定值为50 V/5.0 A（电机电源电压μ = 44 V）。
商品特性
- BiCD工艺集成单芯片IC。
- PWM控制的恒流驱动，能够控制1个双极步进电机。
- 重量：0.14g（典型值）
- 低导通电阻（高端 + 低端 = 0.25 Ω（典型值））MOSFET输出级。
- 支持整步、半步、四分之一步、1/8步、1/16步、1/32步、1/64步、1/128步运行。
- 高效电机电流控制机制（ADMD：高级动态混合衰减）
- 内置无检测电阻电流控制架构（ACDS：高级电流检测系统）
- 高电压和高电流
- 多重错误检测功能（热关断（TSD）、过流（ISD）、上电复位（POR）、电机负载开路（OPD））。
- 错误检测（TSD/ISD/OPD）标志输出功能
- 内置用于内部电路的VCC稳压器
- 电机的斩波频率可通过外部电阻和电容进行调节。

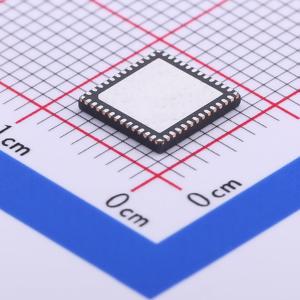

- 带散热焊盘的小封装TB5128：P-VQFN48-0 707-0.50-004
