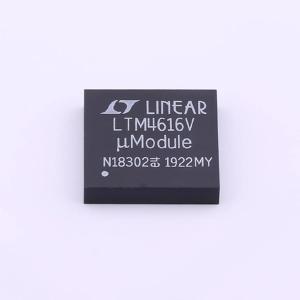

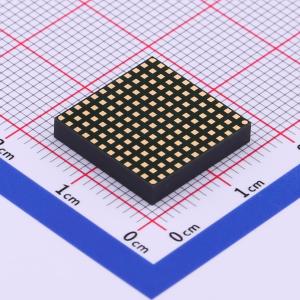

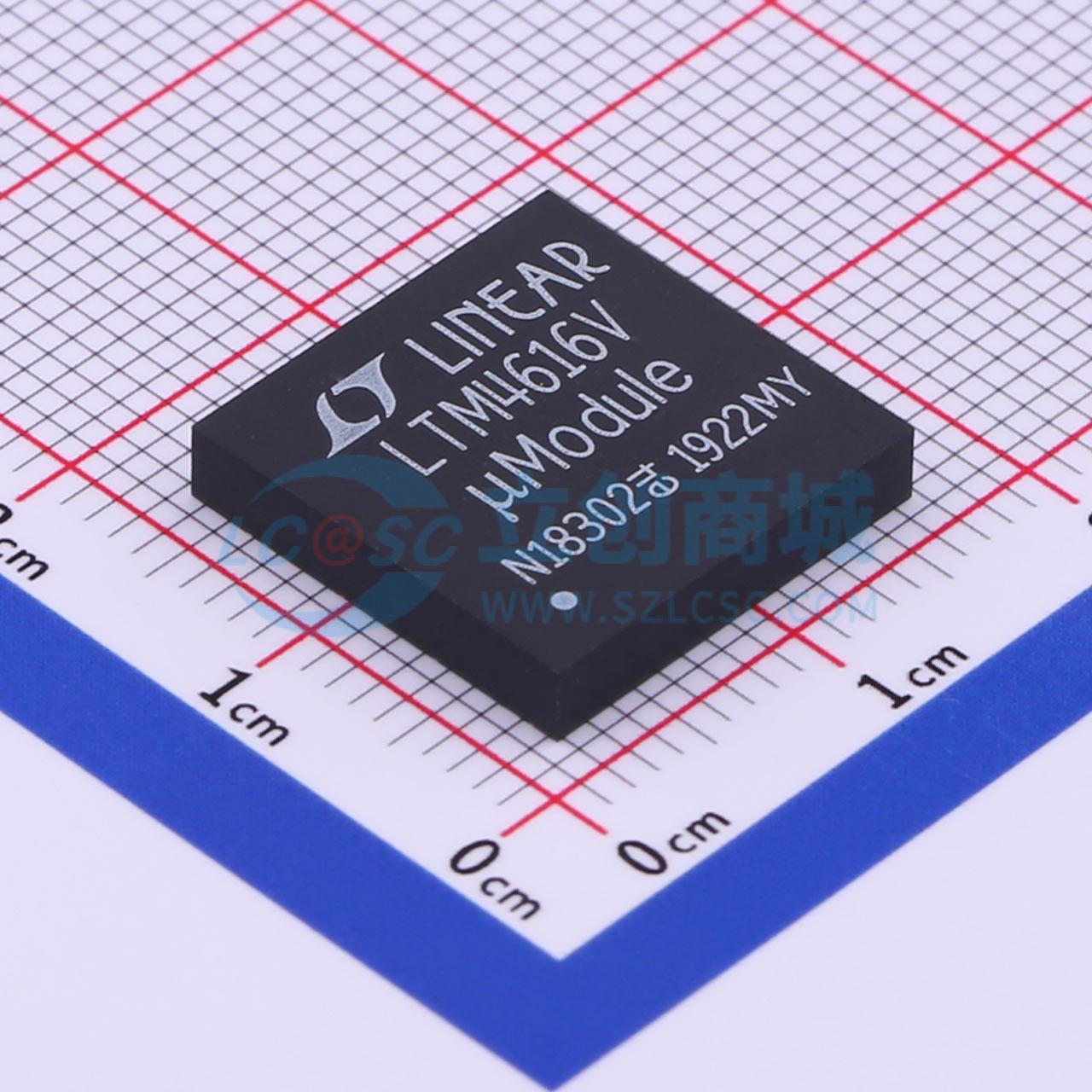

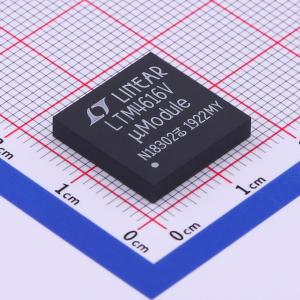

LTM4616IV#PBF

双通道每通道8A低VIN DC/DC uModule稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 每通道 8A 输出的双通道、低 VIN DC/DC μModule 稳压器
品牌名称: ADI(亚德诺)
商品型号: LTM4616IV#PBF
商品编号: C428770
商品封装: LGA-144(15x15)
包装方式: 托盘
商品毛重: 1.75克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	2
	工作电压(Vin)	2.7V~5.5V
	输出电压精度	±1.75%
	输出电压(Vout)	600mV~5V
	输出电流(最大值)	8A
	静态电流(Iq)	1.15mA

商品概述

LTM4616 是一款完整的双路 2 相开关模式 DC/DC 电源调节器系统，每通道输出电流可达 8A，采用 15mm × 15mm 表面贴装 LGA 或 BGA 封装。该封装内包含开关控制器、功率 FET、电感器和所有支持组件。LTM4616 的输入电压范围为 2.7V 至 5.5V，支持两个输出，输出电压范围为 0.6V 至 5V，每个输出电压由单个外部电阻设置。这种高效设计可为每个输出提供高达 8A 的连续电流（峰值 10A）。根据纹波要求，仅需使用大容量输入和输出电容。该器件还可配置为单路 2 相输出，输出电流高达 16A。薄型封装可利用 PCB 背面的闲置空间，实现高密度负载点调节。故障保护功能包括过压保护、过流保护和热关断。该电源模块提供节省空间且散热性能增强的 15mm×15mm×2.82mm LGA 和 15mm×15mm×3.42mm BGA 封装。LTM4616 提供 SnPb（BGA）或符合 RoHS 标准的引脚镀层。

商品特性

完整的双路 DC/DC 调节器系统
输入电压范围：2.7V 至 5.5V
双路 8A 输出，或单路 16A 输出，输出电压范围 0.6V 至 5V
输出电压跟踪和裕量调节
总直流输出误差 ±1.75%（-55℃ 至 125℃）
电流模式控制/快速瞬态响应
电源正常跟踪和裕量调节
过流/热关断保护
片上频率同步
扩频频率调制
多相操作
可选突发模式操作
输出过压保护
SnPb（BGA）或符合 RoHS 标准（LGA 和 BGA）的引脚镀层
小尺寸表面贴装，薄型封装（7.5mm×15mm×2.82mm LGA 和 15mm×15mm×3.42mm BGA 封装）

应用领域

电信、网络和工业设备
存储设备、ATCA 和 PCI Express 卡
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(119个/托盘，最小起订量 1 个)

个

起订量：1 个119个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	开关频率	1.5MHz
	纹波噪声	10mVp-p
	特性	过流保护；过热保护
	长度	15mm
	宽度	15mm
	高度	2.82mm
	工作温度	-40℃~+125℃
