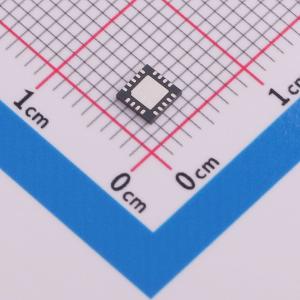

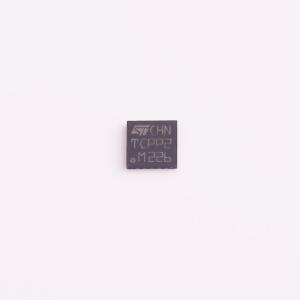

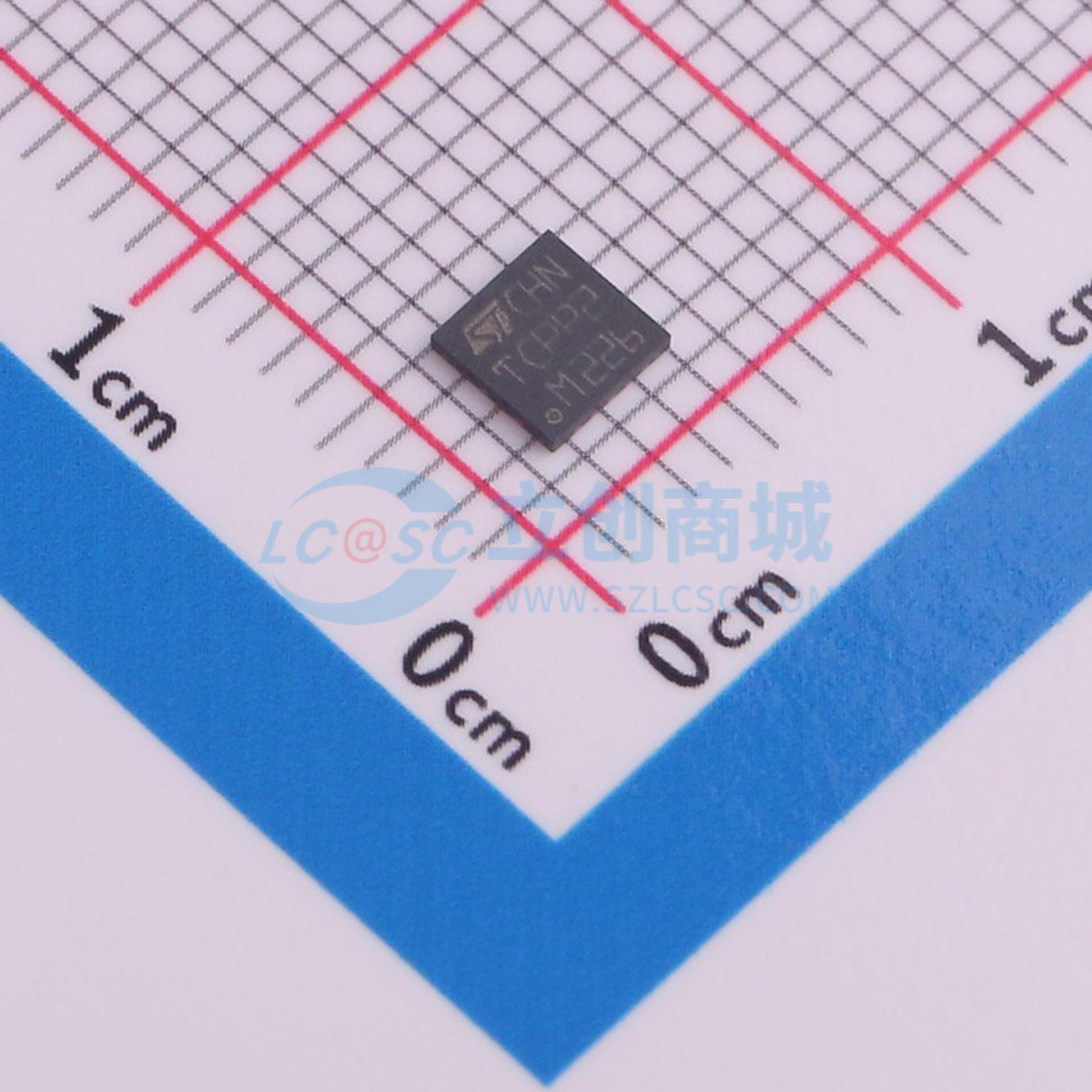

TCPP02-M18

TCPP02-M18是一款微控制器配套芯片，可实现经济高效的USB-C电源解决方案。它具备保护功能，能确保安全符合USB-C规范。 在供电路径上，TCPP02-M18驱动外部N沟道MOSFET，以确保VBUS引脚的过流保护，并提供放电路径。它具有模拟电流检测和放大器，其输出可接入微控制器的ADC，从而降低系统成本。 TCPP02-M18在USB Type-C连接器通信通道引脚（CC）上具备符合IEC61000-4-2 4级标准的24V耐受ESD保护。此外，当CC1和CC2引脚与VBUS引脚发生短路（如从插座中拔出USB Type-C电缆时可能发生的情况）时，它还能为这些引脚提供过压保护。 TCPP02-M18内置I2C从寄存器，有两个可选地址，非常适合双端口充电器或多端口应用。

• 外部可编程的VBUS过流保护（OCP）
• 集成用于外部N沟道MOSFET的电荷泵和栅极驱动器
• 带模拟输出的VBUS电流检测和放大器
• 集成VBUS和VCONN放电功能
• 过温保护
• CC线路针对VBUS短路的过压保护（OVP）
• VCONN过流保护（最大100 mW），过压保护（最大6 V）
• CC1、CC2的ESD保护，符合IEC 61000-4-2 4级标准（±8 kV接触放电，±15 kV空气放电）
• 符合PPS（可编程电源）标准
• I2C通信，提供两个I2C地址
• 结温范围为 -40 ℃至125 ℃
• 符合USB-C电源传输标准3.1，标准功率范围（SPR），最高可达100 W
• 符合ECOPACK2标准

• USB-C充电器
• 适配器
• 电源共享适配器
• 电池充电器墙插
• 车载充电器
• PoE转USB-C适配器
• 移动电源
• 台式电脑
• 显示器
• 扩展坞
• USB集线器
• 双端口充电器
