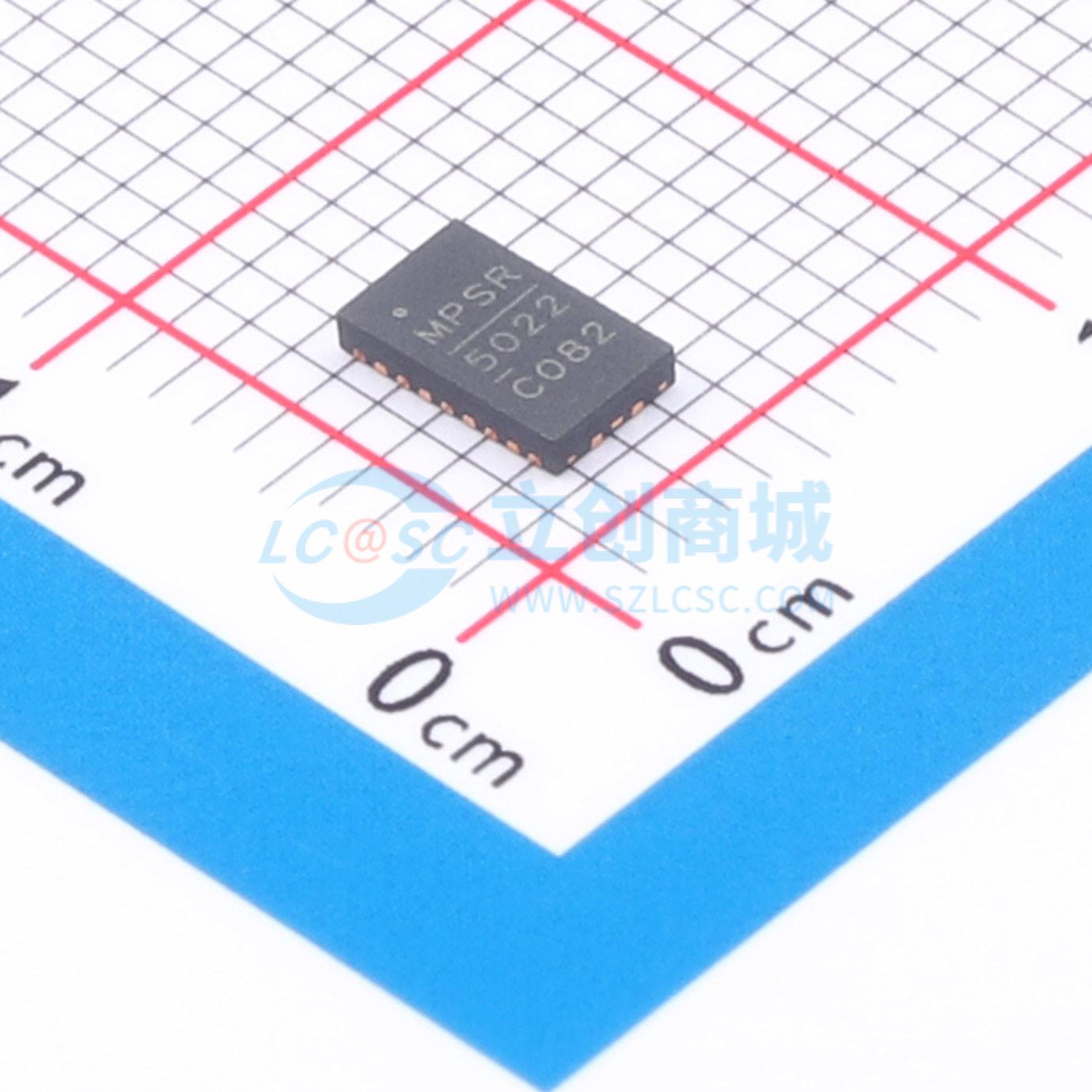

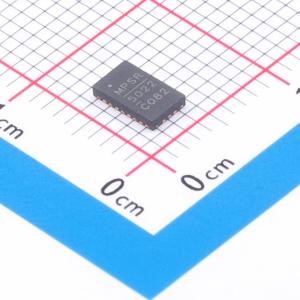

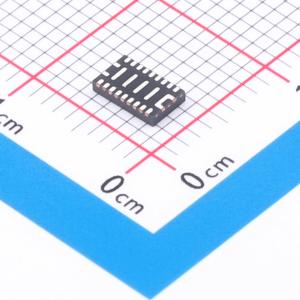

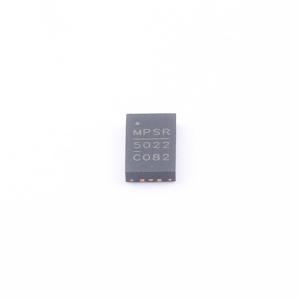

MP5022CGQV-Z
16V, 15A, 3mΩ RDS_ON, 热插拔保护设备
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 热插拔保护装置，用于保护输出电路免受输入瞬态影响，也保护输入免受输出端不必要的短路和瞬态影响。启动期间，输出端的压摆率限制浪涌电流，压摆率由SS端的外部电容控制。通过检测FET拓扑对输出端的最大负载进行限流，限流幅度由ISET到地的低功率电阻控制。内部电荷泵驱动功率器件的栅极，可使导通电阻低至3mΩ的功率FET导通。包含IMON选项，可产生与通过功率器件的电流成正比的电压，该电流由IMON到地的电阻设定。具备完整的保护功能，包括限流、热关断、损坏MOSFET检测、过压保护（OVP）和欠压保护（UVP）。采用QFN-22（3mmx5mm）封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP5022CGQV-Z
- 商品编号
- C3662941
- 商品封装
- QFN-22(3x5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 内置FET | |
| 通道数 | 1 | |
| 阈值电压 | - | |
| 触发电流 | - | |
| 工作电压 | 4.8V~16V | |
| 复位电压(Vreset) | - | |
| 安装方式 | 表面安装 |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 灌电流(IOL) | - | |
| 导通电阻(RDS(on)) | 3mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 5mm | |
| 宽度 | 3mm | |
| 高度 | 1mm | |
| 功能特性 | 热保护；过流保护；欠压锁定；短路保护；软启动 |
商品概述
MP5022C是一款热插拔保护器件，旨在保护其输出端的电路免受输入端瞬态事件的影响。该器件同时保护其输入端免受来自输出端的意外短路和瞬态事件影响。启动期间，通过输出端的压摆率限制浪涌电流，该压摆率由SS引脚的外部电容控制。通过检测FET拓扑实现输出端的最大负载电流限制，其限流值由ISET引脚到地的低功率电阻设定。内部电荷泵驱动功率器件的栅极，使导通电阻低至3mΩ的功率FET能够导通。MP5022C包含IMON选项，可产生与流经功率器件的电流成比例的电压，该电压由IMON引脚到地的电阻设定。完整的保护功能包括限流、热关断、损坏MOSFET检测、过压保护和欠压保护。该器件采用QFN-22（3mm×5mm）封装。
商品特性
- 4.5V至16V工作输入电压范围
- 集成3mΩ功率FET
- 可调电流限制
- 输出电流测量
- 电流监测精度±3%（6A < Io < 15A）
- 短路保护响应快速（<200ns）
- PG检测器和FLTB指示
- 当VIN = 0时，PG置为低电平
- 输入至输出短路检测
- 外部软启动
- 可编程LOADEN消隐时间
- 可配置带滞回的过压锁定
- 欠压锁定
- 热保护
- 采用小型QFN-22（3mm×5mm）封装
应用领域
- 热插拔
- PC卡
- 磁盘驱动器
- 服务器
- 网络设备
- 笔记本电脑
