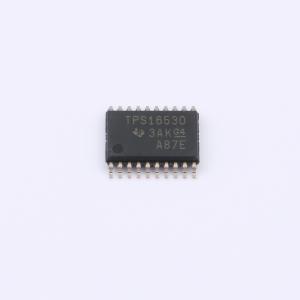

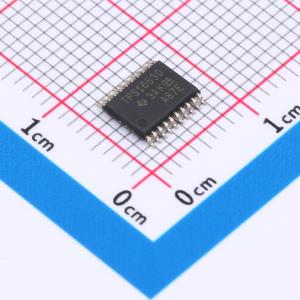

温馨提醒：图片仅供参考，商品以实物为准

TPS16530PWPR

58V、4.5A电子保险丝（带脉冲电流支持），用于负载瞬态

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS1653 具有脉冲电流支持的 58V 4.5A 电子保险丝
品牌名称: TI(德州仪器)
商品型号: TPS16530PWPR
商品编号: C3662967
商品封装: HTSSOP-20
包装方式: 编带
商品毛重: 0.9克(g)

商品参数

商品概述

TPS16530 是一款易于使用的58V、4.5A 电子保险丝，具有一个 31mΩ 的集成 FET，不仅提供对负载、电源和电子保险丝本身的保护以及可调特性，例如精确的过流保护、快速短路保护、输出压摆率控制和欠压锁定，还可以使用 PGOOD 来启用和禁用下游直流/直流转换器控制。借助使能引脚，可以从外部控制内部 FET 的启用和禁用。关断引脚可用于将器件置于低功耗关断模式。为实现系统状态监视和下游负载控制，该器件提供了故障和精确的电流监视器输出。MODE 引脚可用于在两种限流故障响应（闭锁、自动重试）之间灵活地对器件进行配置。该器件采用 20 引脚 HTSSOP 和 24 引脚 VQFN 封装，额定工作温度范围为-40℃ 至 +125℃。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

商品特性

工作电压为 4.5V 至 58V，最大值为 67V
集成式 58V、31mΩ RON 热插拔 FET
可调节电流限值:0.6A 至 4.5A (±7%)
在 56V 电压下工作时提供符合 IPC9592B 标准的间隙（20 引脚 HTSSOP）
2倍脉冲电流支持，用于负载瞬态
低静态电流，关断时为 21μA
精度为 ±2% 的可调节 UVLO 切断
可调节输出压摆率控制，用于实现浪涌电流限制，通过在器件加电期间进行热调节，为大型及未知电容负载充电
电源正常输出 (PGOOD)
可选过流故障响应选项（自动重试和闭锁模式）
模拟电流监控器 (IMON) 输出 (±6%)
采用 20 引脚 HTSSOP 和 24 引脚 VQFN 封装

应用领域

电信无线电中提供功率放大器保护
医疗设备
火警控制面板
工业打印机

	属性	参数值
	商品目录	浪涌保护器
	FET类型	内置FET
	通道数	1
	工作电压	4.5V~58V
	安装方式	表面安装
	导通电阻(RDS(on))	30.44mΩ

	属性	参数值
	工作温度	-40℃~+125℃
	长度	6.5mm
	宽度	4.4mm
	高度	1.2mm
	功能特性	过载保护；热保护；过流保护；欠压锁定；短路保护
