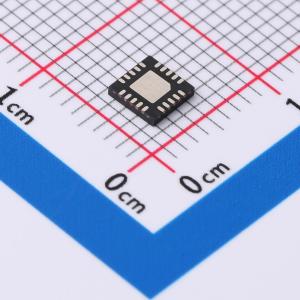

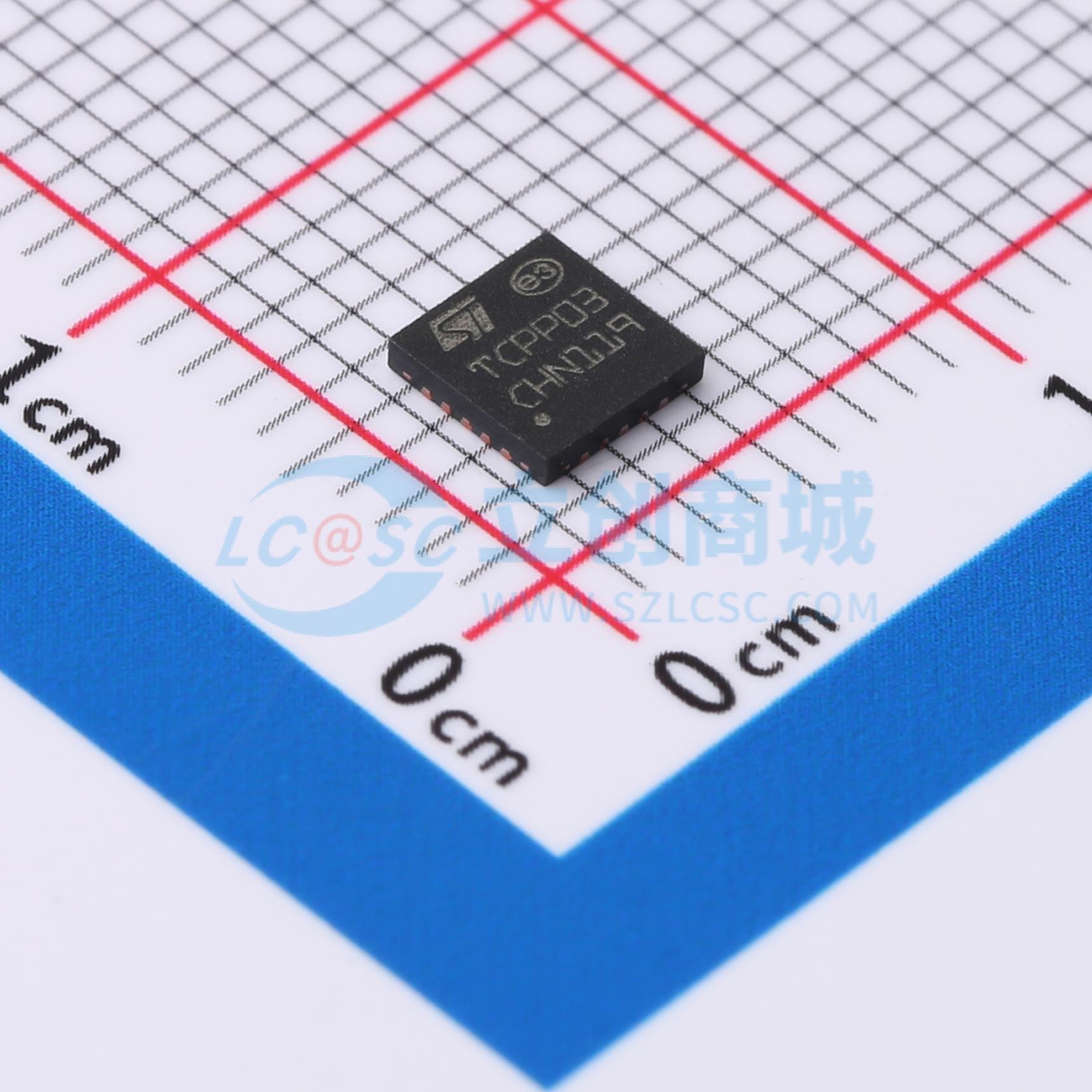

TCPP03-M20

TCPP03-M20是一款微控制器配套芯片，可实现经济高效的USB-C电源传输双角色供电功能。它具备保护功能，能安全符合USB-C电源传输规范。 TCPP03-M20可驱动VBUS连接器引脚源极和漏极电源路径上的外部N沟道MOSFET，实现过压和过流保护。它提供一个可供微控制器ADC读取的模拟电流检测输出，从而降低系统成本。 TCPP03-M20在USB Type-C连接器通信通道引脚（CC）上具备符合IEC61000-4-2 4级标准的24V耐压ESD保护。当CC1和CC2引脚与VBUS引脚发生短路（如从插座拔出USB Type-C电缆时可能发生的情况）时，TCPP03-M20可为这些引脚提供过压保护。 得益于三种可编程电源模式，TCPP03-M20在双角色供电（DRP）切换状态下可将功耗降至最低，最高温度达125°C时最大功耗低至3μA，且其使能引脚可唤醒微控制器。

• 为供电和受电电源路径提供外部可编程的VBUS过压保护（OVP）和过流保护（OCP），关断速度快
• 两个集成的N沟道MOSFET栅极驱动器，用于VBUS过压和过流保护
• DRP切换期间“未连接”状态下功耗极低：125°C时最大3μA
• 符合快速充电的可编程电源（PPS）标准，功率高达100W
• VBUS和VCONN集成放电功能
• VBUS电流检测及带模拟输出的放大器
• CC1、CC2的ESD保护，符合IEC 61000-4-2 4级标准（±8kV接触放电、±15kV空气放电）
• VCONN过流保护（最大100mW）、过压保护（最大6V）
• CC线针对VBUS短路的过压保护
• 过温保护（典型值150°C）
• 集成“电池没电”管理功能
• I²C通信，提供两个I²C地址
• 结温范围为-40°C至125°C
• 符合USB-C电源传输标准3.1、标准功率范围（SPR），功率高达100W
• 符合ECOPACK2标准

• 用于双角色供电（DRP）或双角色数据（DRD）配置的USB Type-C电源传输
• 用于需要对VBUS进行电流检测的受电配置的USB Type-C
• USB Type-C供电设备
