NX20P0477UKZ

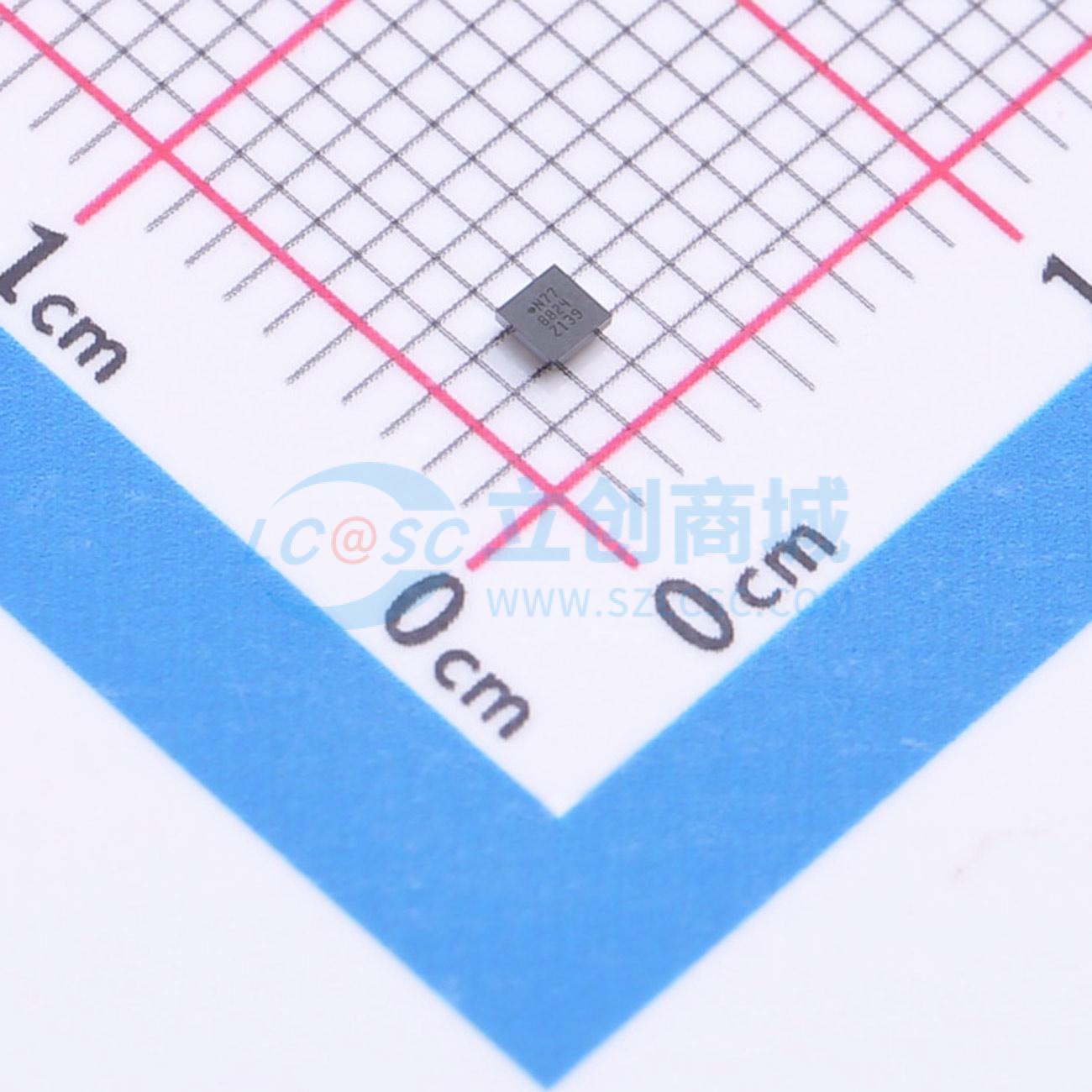

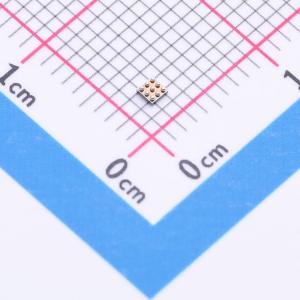

NX20P0477是一款单芯片USB Type-C (USB-C)端口过压保护方案，集成防潮防腐蚀算法，可保护系统侧的CC1/CC2引脚免受VBUS的28 V短路影响。USB-C允许通过电力传输协议将VBUS电压提升至20 V，由于USB-C连接器接触引脚之间的间距比微型USB连接器近25%，连接器的机械扭曲和滑动可能导致CC1/2引脚与VBUS短路，湿气或细灰尘也可能导致20 V VBUS引脚与相邻引脚短路。NX20P0477使CC引脚在异常条件下也能保持更高的可靠性。NX20P0477连接器侧CON_CC引脚可耐受28 V DC，当电压高于过压阈值时快速断开开关，保护系统侧CC引脚免受高压损坏。USB PD标准要求80 μA、180 μA或330 μA作为Rp来检测受端设备，但当CC引脚被水污染（尤其是盐水）时，该Rp电流会加速USB-C连接器引脚腐蚀；此外，CC/PD控制器可能会将水的阻抗识别为检测到的受端，通过VBUS引脚提供5 V电压，从而加速腐蚀。NX20P0477将CC/PD控制器输出的这些USB标准Rp电流转换为超低电流源，以防止腐蚀。NX20P0477在CON_CC1和CON_CC2上集成了IEC 61000-4-2 ESD保护，支持+6 kV接触放电和+8 kV空气放电，有助于降低外部BOM成本。NX20P0477的CON_CC1和CON_CC2引脚设计可承受最高+/-40 V的浪涌电压。NX20P0477采用0.5 mm间距、9凸块、尺寸为1.49 mm x 1.49 mm x 0.555 mm的WLCSP封装。NX20P0477放置在USB-C连接器和CC/PD控制器之间，用于保护系统侧CC/PD控制器的CC引脚免受20 V VBUS短路、ESD和浪涌电压影响。NX20P0477的防腐蚀功能可通过将CP_EN引脚拉高启用，在此模式下，CC开关断开，CC/PD控制器输出的Rp源被转换为NX20P0477集成的低电流源，仅当检测到真实配件时才开启CC开关。当VSYS低于UVLO阈值（即死电池状态）时，NX20P0477在CON_CC1和CON_CC2上均集成Rd钳位电路，允许USB-C适配器通过Rd钳位检测受端，并开始通过VBUS提供5 V电压，主充电器从5 V VBUS调节系统电压；一旦VSYS正常上电，NX20P0477启用开关，并从CON_CCx引脚断开内部Rd钳位电路。CC开关由背对背MOSFET组成，可真正隔离CC引脚与CON_CC引脚。每个CC通道包含四个比较器:COMP1位于CC引脚，用于检测外部CC/PD控制器的Rp或Rd，COMP1的输出用于启用CON_CC引脚上的内部Rd或Rp；COMP2和COMP3用于检测连接器插入配件或连接器内部受潮；COMP4用于检测CON_CC引脚上的过压。当VSYS低于VSYS UVLO时，NX20P0477处于关断模式，偏置、开关和所有比较器都禁用，但CON_CC1和CON_CC2上的Rd钳位电路保持启用，允许USB-C适配器在死电池状态下检测Rd并通过VBUS提供5 V。

• 支持USB Type-C CC1和CC2对VBUS的短路保护
• CON_CC1/CON_CC2可耐受28 V DC
• 死电池状态下CON_CC1/CON_CC2内置Rd钳位电路
• 带低电流源的智能防腐蚀方案
• 开关导通电阻250 mΩ
• CON_CC1/CON_CC2具备强健的ESD抗扰能力
• IEC 61000-4-2等级ESD:接触放电6 kV，空气放电8 kV
• CON_CC1/CON_CC2支持+/-40 V浪涌保护
• 低漏电流
• CC1/CC2漏电流小于1 μA
• 过压保护关断时间为60 ns

• 智能手机
• 平板
• 笔记本电脑
