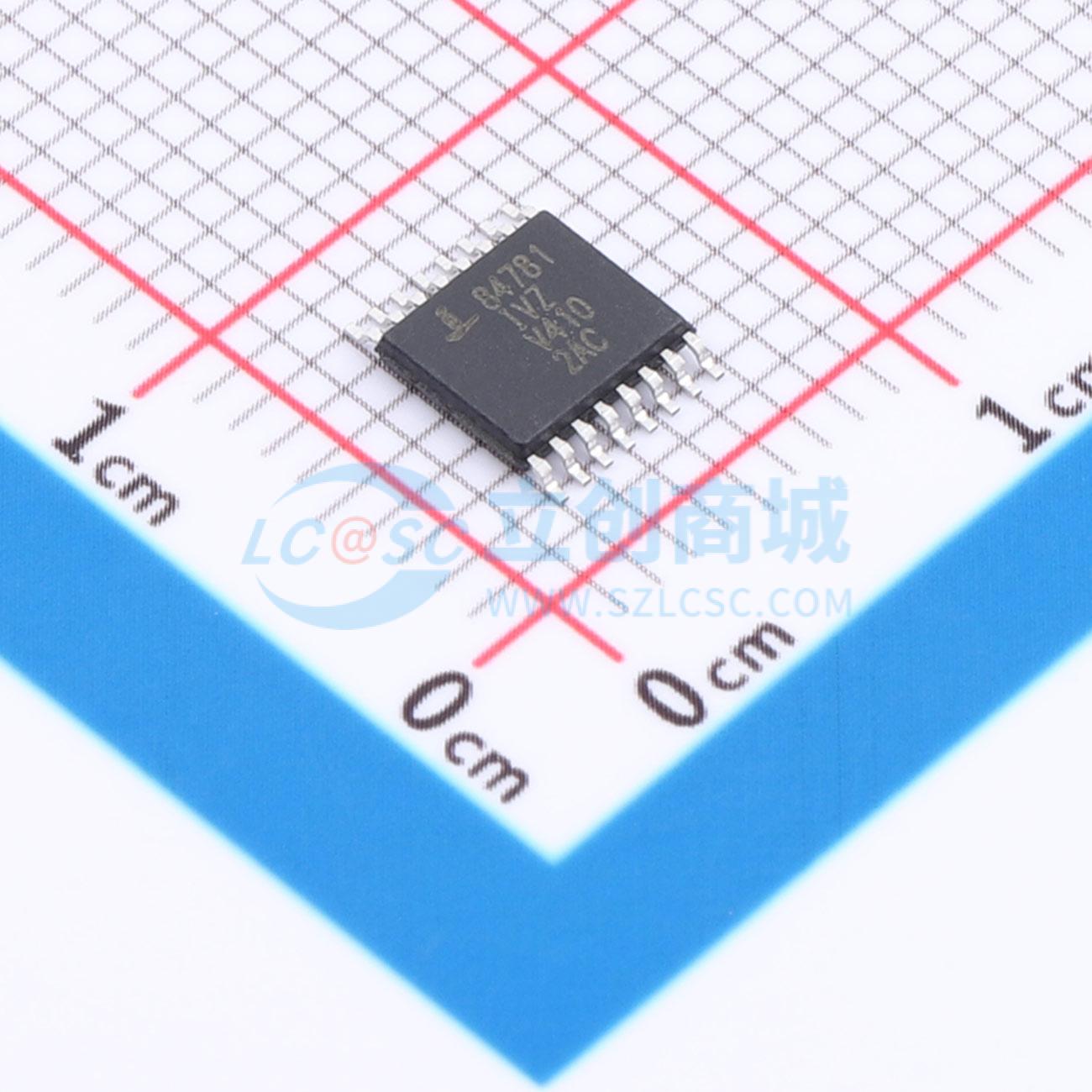

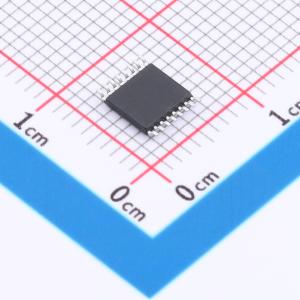

ISL84781IVZ
超低导通电阻，低电压，单电源，8选1模拟多路复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该设备包含配置为8通道多路复用器/解复用器的精密双向模拟开关。它设计用于+1.6V至+3.6V单电源供电。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL84781IVZ
- 商品编号
- C3657657
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.205425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | - | |
| 工作电压 | 1.6V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 16ns | |
| 导通电阻(Ron) | 400mΩ | |
| 关闭时间(toff) | 13ns | |
| 工作温度 | -40℃~+85℃ |
商品概述
Intersil ISL84781器件包含配置为8通道多路复用器/解复用器的精密双向模拟开关。它设计为采用单路+1.6V至+3.6V电源供电。该器件有一个禁止引脚，可同时断开所有信号路径。 在+3.0V电源下，导通电阻为0.4Ω；在单路+1.8V电源下，导通电阻为0.55Ω。每个开关都能处理轨到轨模拟信号。在+3.3V电源下，+25℃时的关断泄漏电流最大仅为4nA，+85℃时最大为40nA。 使用单路+3V电源时，所有数字输入都与1.8V逻辑兼容。 ISL84781是一款8选1多路复用器器件，提供16引脚TSSOP封装和16引脚薄型QFN封装。
商品特性
- 可与MAX4781和MAX4617引脚兼容替换
- 导通电阻（rON） - V+ = +3.0V ... 0.4Ω - V+ = +1.8V ... 0.55Ω
- 通道间rON匹配 ... 0.12Ω
- 信号范围内rON平坦度 ... 0.056Ω
- 单电源工作，+1.6V至+3.6V
- 低功耗（PD） ... <0.2μW
- 快速开关动作（VS = +3V） - 导通时间tON ... 16ns - 关断时间tOFF ... 13ns
- 保证先断后通
- 高电流处理能力（连续300mA）
- 提供16引脚TSSOP和16引脚3x3薄型QFN封装
- 与1.8V CMOS逻辑兼容（+3V电源）
- 无铅（符合RoHS标准）
- ISL84781IR可替代ISL43L680IR。
应用领域
- 电池供电、手持和便携式设备 - 蜂窝/移动电话 - 寻呼机 - 笔记本电脑、上网本、掌上电脑
- 便携式测试与测量设备
- 医疗设备
- 音频切换和路由
