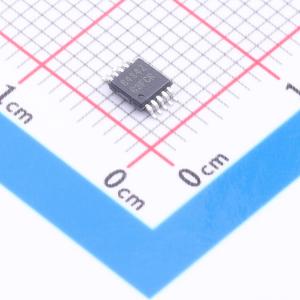

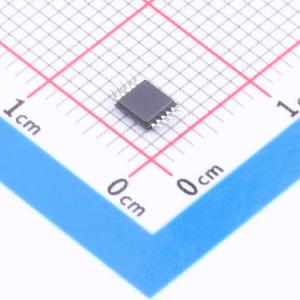

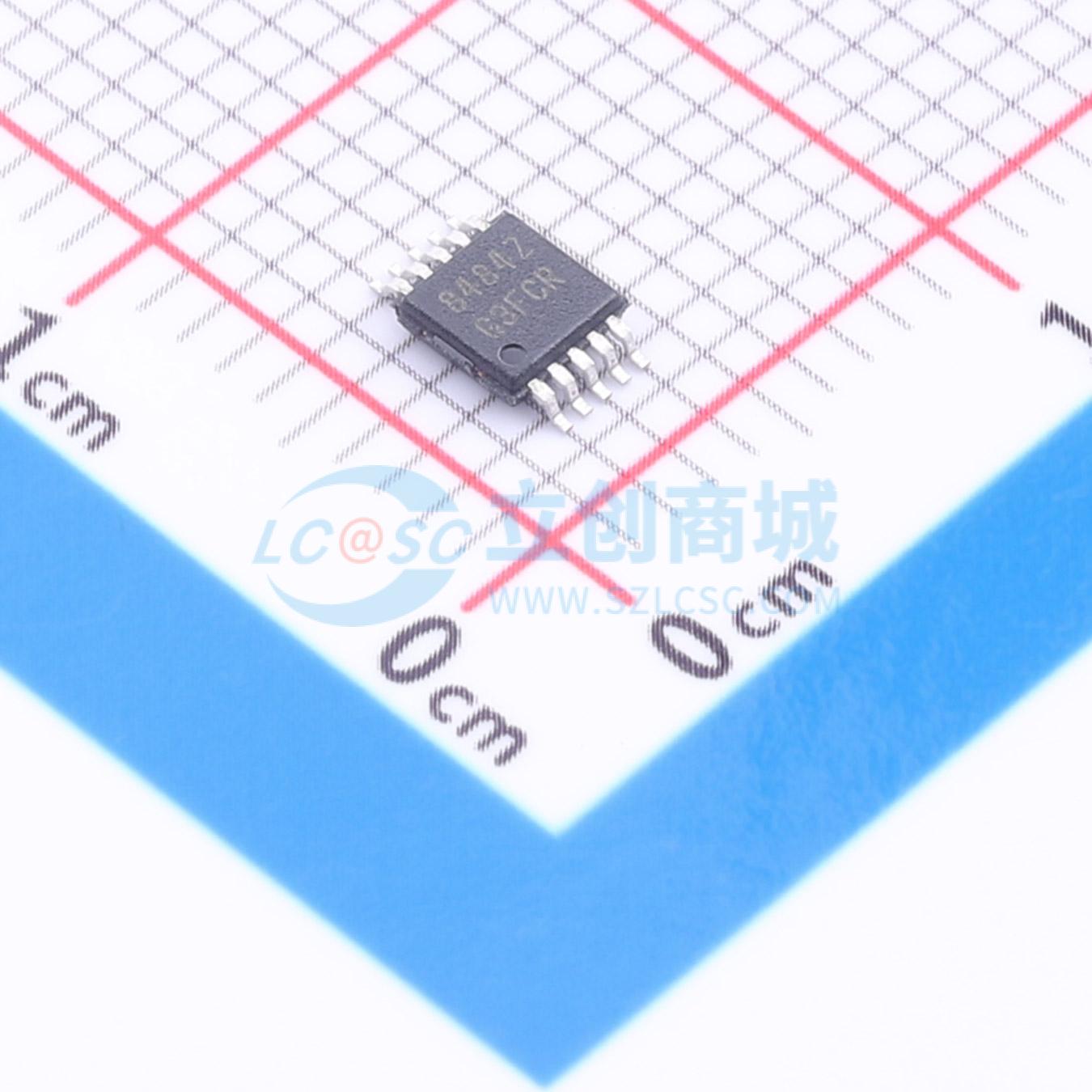

ISL8484IUZ
ISL8484IUZ
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL8484IUZ
- 商品编号
- C3658132
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~4.5V | |
| 导通时间(ton) | 40ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 290mΩ | |
| 关闭时间(toff) | 20ns | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 120MHz |
商品概述
一款低导通电阻、低电压、双向双单刀双掷（SPDT）模拟开关，设计用于在 +1.65V 至 +4.5V 单电源下工作。目标应用包括受益于低导通电阻（0.29Ω）和快速开关速度（导通时间 tON = 40ns，关断时间 tOFF = 20ns）的电池供电设备。当使用 +3V 单电源时，数字逻辑输入与 1.8V 逻辑兼容。
商品特性
- 可引脚兼容替换 MAX4684 和 MAX4685
- 导通电阻（rON）：
- V+ = +4.3V 时为 0.29Ω
- V+ = +3.0V 时为 0.33Ω
- V+ = +1.8V 时为 0.55Ω
- 通道间导通电阻匹配度为 0.06Ω
- 信号范围内导通电阻平坦度为 0.03Ω
- 单电源工作范围为 +1.65V 至 +4.5V
- 低功耗（PD）小于 0.45μW
- 快速开关动作（V+ = +4.3V）：
- 导通时间 tON 为 40ns
- 关断时间 tOFF 为 20ns
- 静电放电人体模型（ESD HBM）等级大于 8kV
- 保证先断后通
- 与 1.8V 逻辑兼容（+3V 电源）
- 当输入高电平 VINH 未达到电源电压 V+ 时，电流较低
- 提供 10 引脚 3×3 TDFN 和 10 引脚 MSOP 封装
- 提供无铅产品（符合 RoHS 标准）
应用领域
- 电池供电、手持和便携式设备：
- 蜂窝/移动电话
- 寻呼机
- 笔记本电脑、上网本、掌上电脑
- 便携式测试与测量设备
- 医疗设备
- 音频和视频切换
