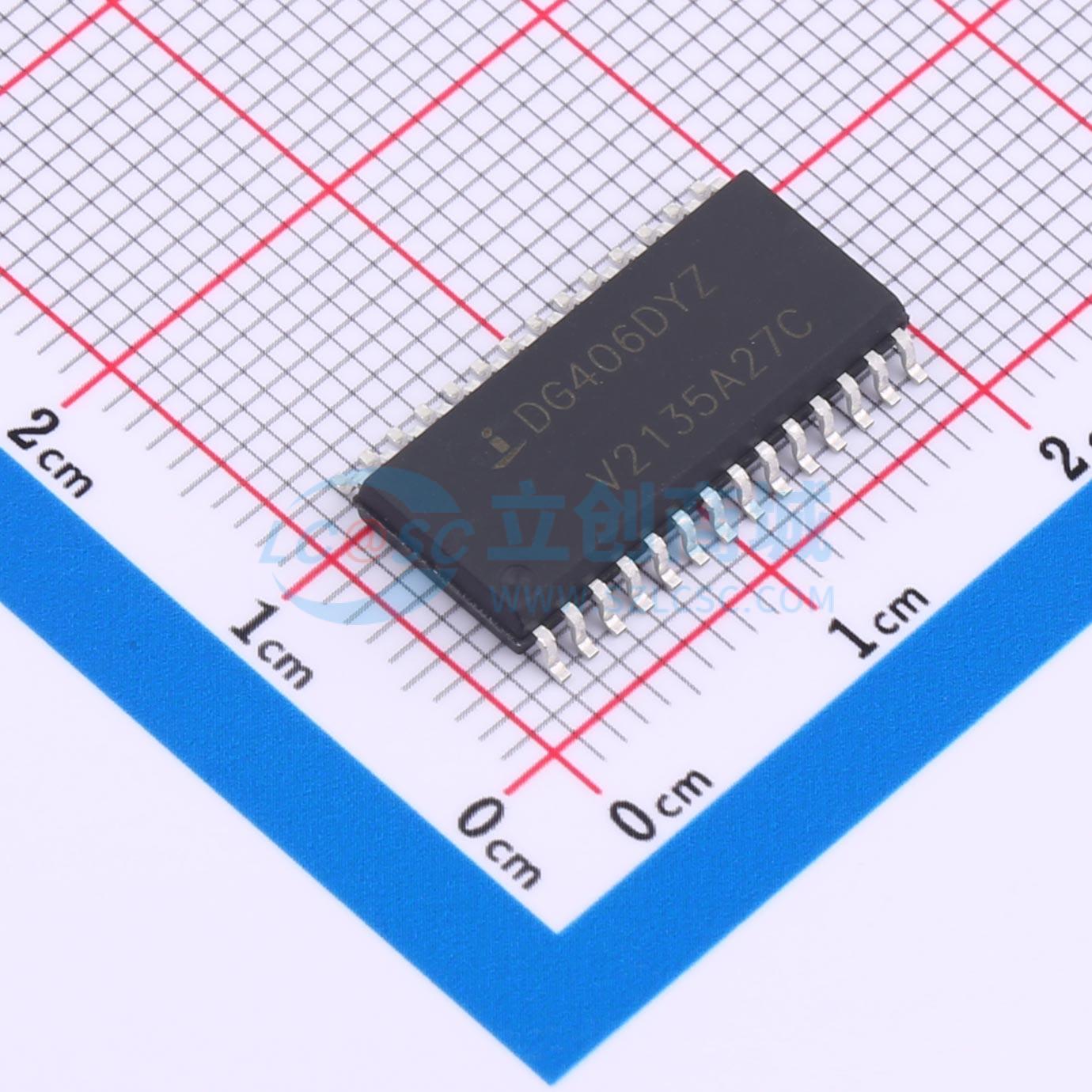

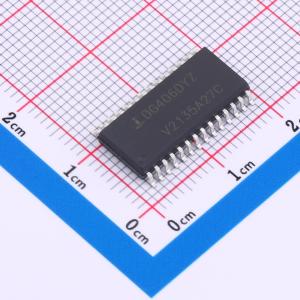

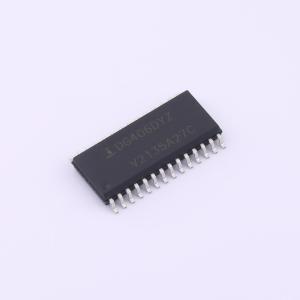

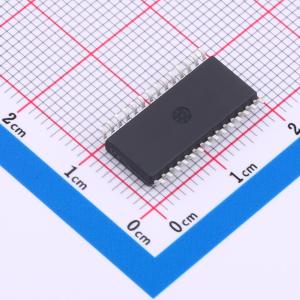

温馨提醒：图片仅供参考，商品以实物为准
DG406DYZ-T
单16通道/差分8通道，CMOS模拟多路复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DG406和DG407是单片CMOS模拟多路复用器，包含16个模拟开关、TTL和CMOS兼容的数字解码电路、逻辑阈值电压参考和使能输入。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- DG406DYZ-T
- 商品编号
- C3657860
- 商品封装
- SOIC-28
- 包装方式
- 编带
- 商品毛重
- 0.97克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 通道数 | 1 | |
| 工作电压 | 12V；-15V~15V | |
| 导通时间(ton) | 200ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 100Ω | |
| 关闭时间(toff) | 150ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 80pF |
商品概述
DG406 和 DG407 单片 CMOS 模拟多路复用器可直接替代广受欢迎的 DG506A 和 DG507A 系列器件。它们各自包含一个由十六个模拟开关组成的阵列、一个用于通道选择的 TTL 和 CMOS 兼容数字解码电路、一个用于逻辑阈值的电压基准，以及一个在存在多个多路复用器时用于器件选择的使能输入。 与 DG506A 和 DG507A 相比，这些多路复用器具有更低的信号导通电阻（< 100Ω）和更快的转换时间（tTRANS < 300ns）。电荷注入已减少，简化了采样和保持应用。 DG406 系列的改进得益于采用了高压硅栅工艺。外延层可防止与旧 CMOS 技术相关的闩锁效应。44V 的最大电压范围允许在使用 ±15V 电源供电时控制 30Vp - p 信号。 十六个开关为双向开关，对于交流或双向信号具有良好的匹配性。在 ±5V 模拟输入范围内，模拟信号的导通电阻变化非常小。
商品特性
- 导通电阻（最大值）：100Ω
- 低功耗（PD）：<1.2mW
- 快速转换时间（最大值）：300ns
- 低电荷注入
- TTL、CMOS 兼容
- 单电源或双电源供电
- 无铅（符合 RoHS 标准）
应用领域
- 电池供电系统
- 数据采集
- 医疗仪器
- 高可靠性系统
- 通信系统
- 自动测试设备
