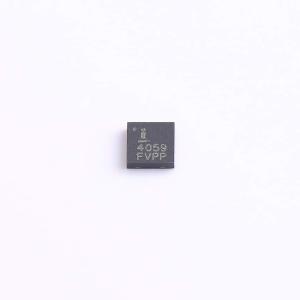

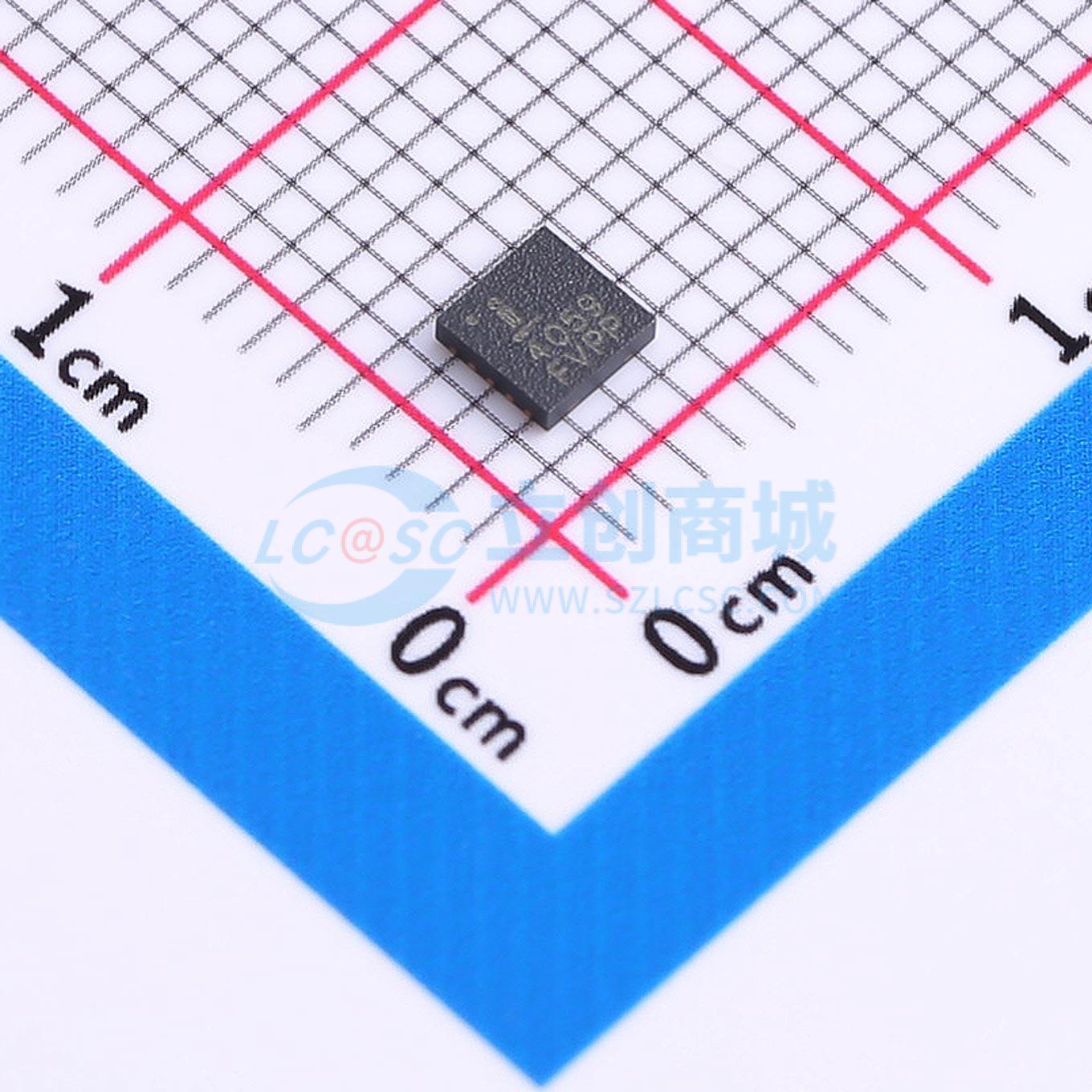

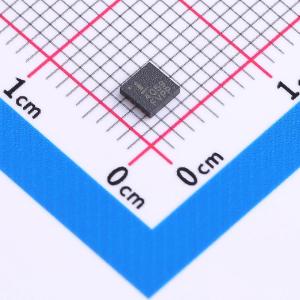

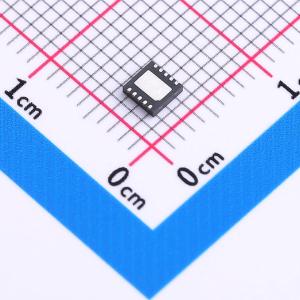

温馨提醒：图片仅供参考，商品以实物为准
ISL54059IRTZ-T
负信号摆幅、亚欧姆、单电源双路单刀双掷开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Intersil ISL54059器件是一款低导通电阻、低电压、双向双单刀双掷（SPDT）模拟开关。它设计为采用单路+1.8V至+6.5V电源供电，能传输低至正电源轨以下6.5V的信号。目标应用包括受益于低导通电阻（0.56Ω）、低功耗（8nA）和快速开关速度（导通时间tON = 55ns，关断时间tOFF = 18ns）的电池供电设备
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL54059IRTZ-T
- 商品编号
- C3658128
- 商品封装
- TDFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.178677克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 单刀双掷(SPDT) | |
| 通道数 | 2 | |
| 工作电压 | 1.8V~6.5V | |
| 导通时间(ton) | 43ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 650mΩ | |
| 关闭时间(toff) | 23ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 88pF | |
| 带宽 | 60MHz |
商品概述
Intersil ISL54059 器件是一款低导通电阻、低电压、双向双单刀双掷 (SPDT) 模拟开关。它设计为采用单 +1.8V 至 +6.5V 电源供电，能够传输低至正电源轨以下 6.5V 的信号。目标应用包括受益于低导通电阻 (0.56Ω)、低功耗 (8nA) 和快速开关速度 (tON = 55ns，tOFF = 18ns) 的电池供电设备。在最高 +3V 电源供电时，数字输入与 1.8V 逻辑兼容。ISL54059 采用小尺寸封装，可缓解电路板空间限制问题。它有 10 引脚 1.8x1.4mm □FC PFN 或 10 引脚 3x3mm TDFN 封装可供选择。 ISL54059 是一款专用双单刀双掷 (SPDT) 开关，由两个常开 (NO) 和两个常闭 (NC) 开关组成，具备独立逻辑控制功能。这种配置可作为双 2 选 1 多路复用器使用。
商品特性
- 无铅 (符合 RoHS 标准)
- 负信号摆幅 (最高为 V+ 以下 6.5V)
- 导通电阻 (rON)：V+ = +4.5V 时为 0.52Ω；V+ = +4.3V 时为 0.65Ω；V+ = +2.7V 时为 0.9Ω；V+ = +1.8V 时为 1.8Ω
- 通道间 rON 匹配度为 10mΩ
- 信号范围内 rON 平坦度为 0.33Ω
- 32Ω 负载下低总谐波失真 + 噪声为 0.02%
- 单电源工作范围为 +1.8V 至 +6.5V
- 3V 供电时低功耗 (PD) 为 24nW
- 快速开关动作 (V+ = +4.3V)：tON 为 43ns；tOFF 为 23ns
- 静电放电人体模型 (HBM) 等级大于 6kV
- 保证先断后通
- 1.8V 逻辑兼容 (+3V 供电)
- 当 VINH 不在 V+ 轨时，|+| 电流较低
- 提供 10 引脚 1.8×1.4mm µTQFN 和 10 引脚 3x3mm TDFN 封装
应用领域
- 音频和视频切换
- 电池供电、手持和便携式设备：MP3 和多媒体播放器；蜂窝/移动电话；寻呼机；笔记本电脑、上网本、掌上电脑
- 便携式测试与测量设备
- 医疗设备
