温馨提醒：图片仅供参考，商品以实物为准

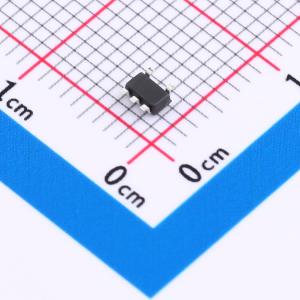

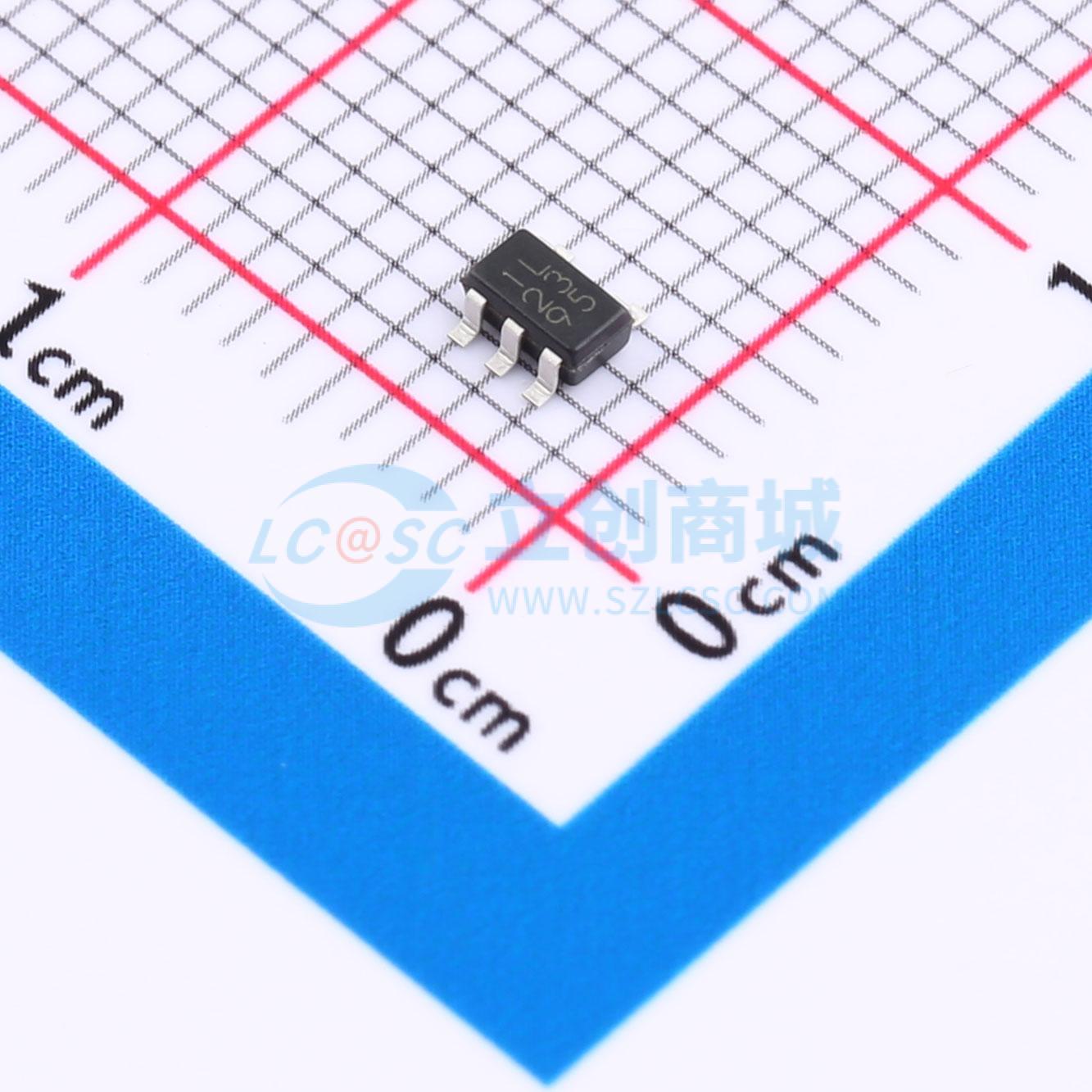

BD2310G-TR
1ch 4A高速低侧栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD2310G-TR
- 商品编号
- C3655017
- 商品封装
- SSOP-5
- 包装方式
- 编带
- 商品毛重
- 0.163636克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 10ns | |
| 下降时间(tf) | 10ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ |
商品概述
BD2310G是单通道低侧栅极驱动器，可高速驱动外部N沟道FET和IGBT。BD2310G采用小型SSOP5封装，可提供4A输出电流。该驱动器具有用于外部输入逻辑电源电压的VREF引脚，其范围为2.0V至5.5V。作为保护功能，驱动器在VCC和GND之间包含欠压锁定（UVLO）。
商品特性
- 栅极驱动电压范围4.5V至18V
- VCC和GND之间内置欠压锁定（UVLO）
- 输入逻辑电压范围2.0V至5.5V
- 输出与输入信号同相
- 小型SSOP5封装
应用领域
- MOSFET/IGBT驱动应用
- DC/DC转换器
- 电机控制
