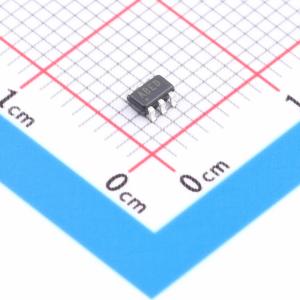

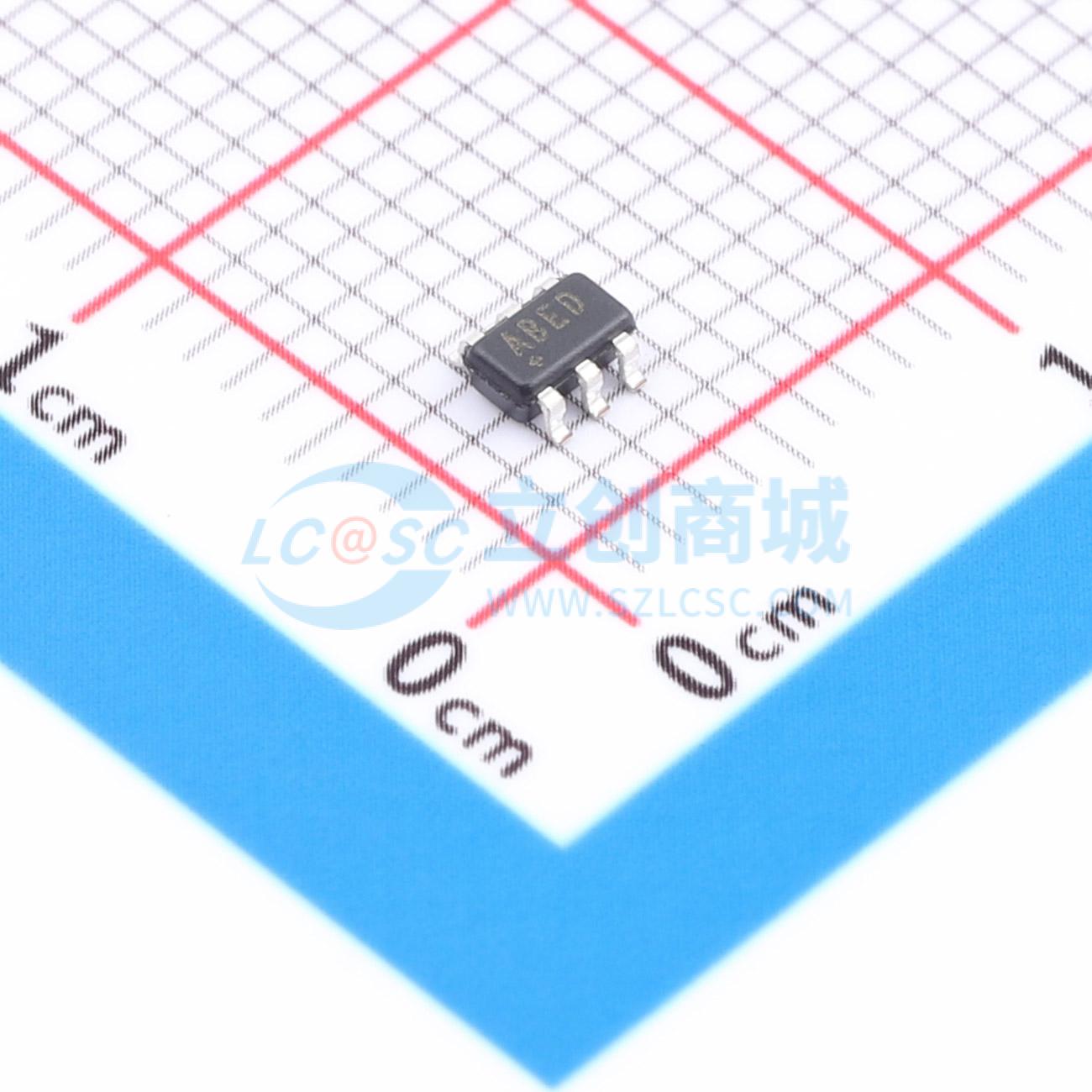

温馨提醒：图片仅供参考，商品以实物为准
MAX5048BAUT
MAX5048BAUT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 商品型号
- MAX5048BAUT
- 商品编号
- C3655031
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 7.6A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 1.3A | |
| 工作电压 | 4V~12.6V | |
| 上升时间(tr) | 8ns | |
| 下降时间(tf) | 3.2ns | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 独立源极和漏极输出，可控制上升和下降时间
- ±4V 至 +12.6V 单电源供电
- 7.6A/1.3A 峰值灌电流/拉电流驱动能力
- 0.23Ω 开漏 n 沟道灌电流输出
- 2Ω 开漏 p 沟道拉电流输出
- 12ns（典型值）传播延迟
- 反相和同相输入之间的延迟时间匹配
- VCC/2 CMOS (MAX5048A)/TTL (MAX5048B) 逻辑输入
- 1.6V 输入迟滞
- 高达 ±14V 逻辑输入（与 V+ 电压无关）
- 低输入电容：2.5pF（典型值）
- -40°C 至 +125°C 工作温度范围
- 6 引脚 SOT23 和 TDFN 封装
应用领域
- 功率 MOSFET 开关
- 开关模式电源
- DC-DC 转换器
- 电机控制
- 电源模块
