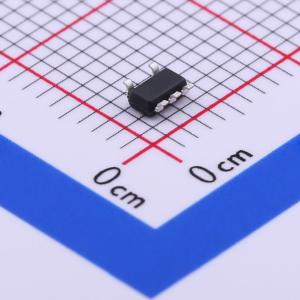

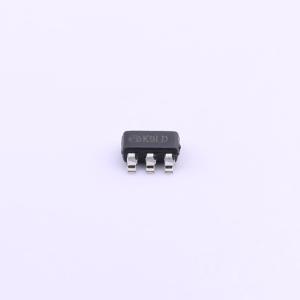

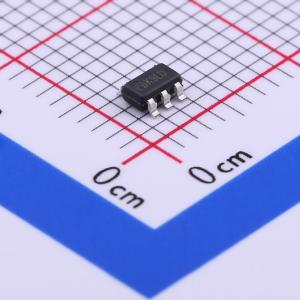

温馨提醒：图片仅供参考，商品以实物为准

ME3101A30M5G

500mA同步降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME3101系列是一款内置高效率P沟道和N沟道开关晶体管的同步降压DC/DC转换器,适用于便携式设备,如手机、蓝牙设备、PDA等。该系列器件支持PWM/PFM自动切换控制模式,具有低纹波电压、高效率和超小型封装的特点。
品牌名称: MICRONE(南京微盟)
商品型号: ME3101A30M5G
商品编号: C427568
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

ME3101系列是一组同步整流型DC/DC转换器，内置0.6Ω P沟道驱动晶体管和0.7Ω N沟道开关晶体管，设计允许使用陶瓷电容。该IC仅需外接一个线圈和两个电容，即可配置出输出电流为500mA的高效、稳定电源。内置振荡器，振荡频率为1.2MHz。在工作模式方面，ME3101系列可手动切换，具备自动PWM/PFM切换控制模式，能在全负载范围（从轻负载到高输出电流条件）实现快速响应、低纹波和高效率。待机期间，所有电路均关闭，可将电流消耗降至1.0μA或更低。

商品特性

同步降压DC/DC
高效率：93%（典型值）
低纹波电压：10mV
输出电流：500mA
振荡频率：1.2MHz
PWM/PFM自动切换控制
最大占空比：100%
兼容陶瓷电容
超小封装：SOT - 23 - 5
内置软启动电路

应用领域

手机（PDC、GSM、CDMA、IMT200等）
蓝牙设备
个人数字助理（PDA）
便携式通信调制解调器
便携式游戏设备
相机
数码相机
无绳电话
笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2V~6V
	输出电压	-
	输出电流	500mA
	开关频率	1.2MHz
	工作温度	-25℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
