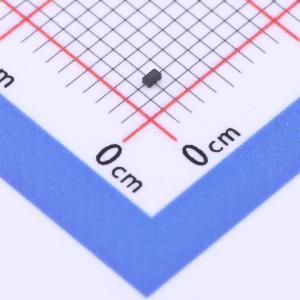

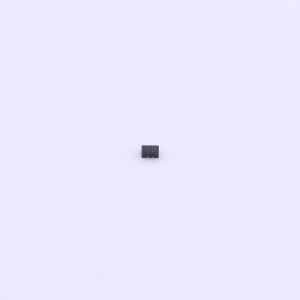

PESDNC2FD18VB-MS
双向ESD 18V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- PESDNC2FD18VB-MS
- 商品编号
- C3647101
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 26.5V；28.5V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 22V | |
| 反向电流(Ir) | 300nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 22pF |
商品特性
- 每线路150W峰值脉冲功率（tP = 8/20μs）
- 替代MLV(0402)
- 双向配置
- 响应时间通常<1ns
- 低钳位电压
- 符合RoHS标准，数据线瞬态保护，满足IEC61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC61000 - 4 - 4（EFT）40A（5/50ns）
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
