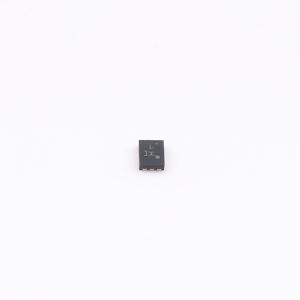

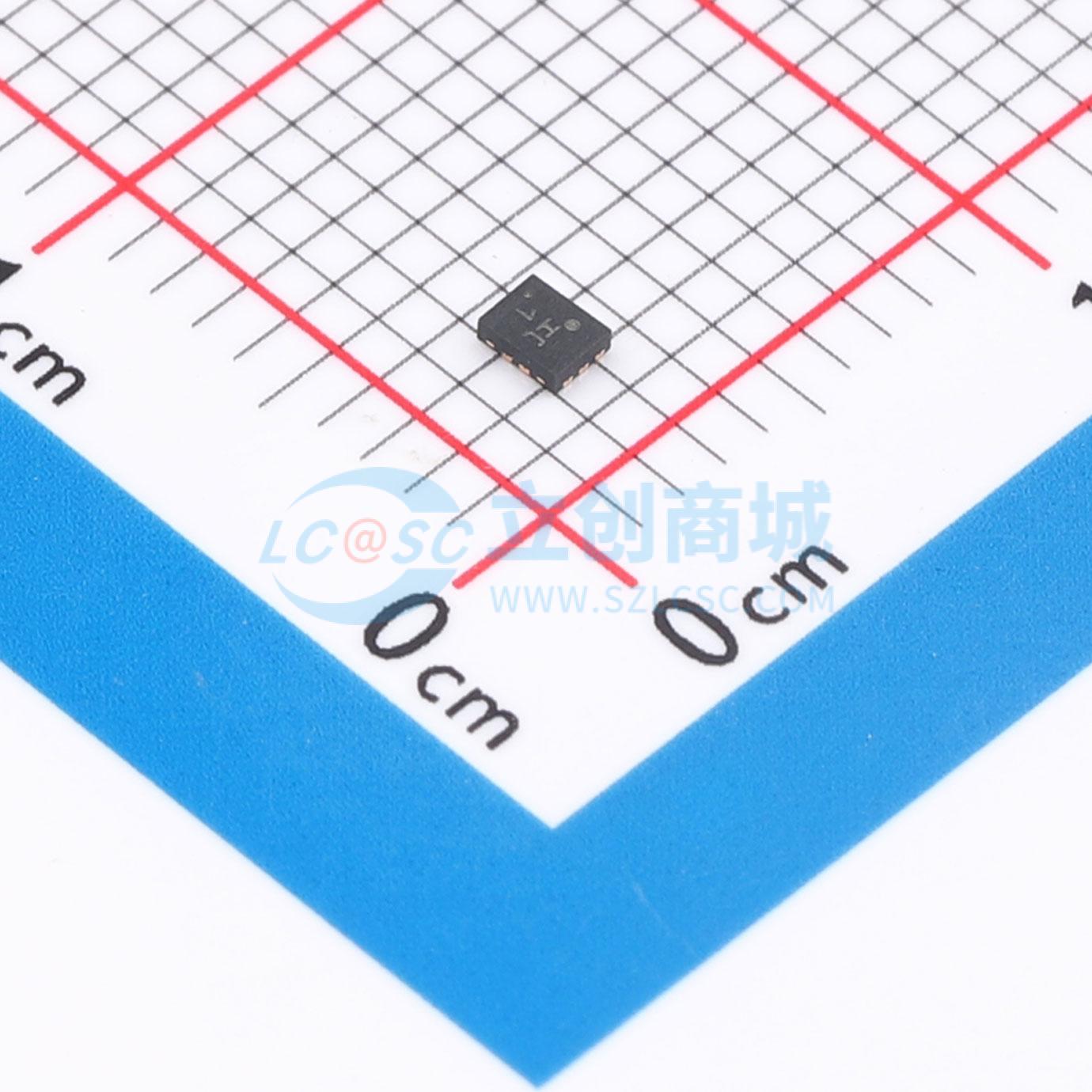

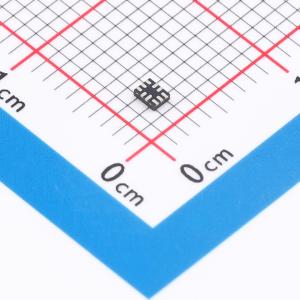

DG2735ADN-T1-GE4
DG2735ADN-T1-GE4
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- VISHAY(威世)
- 商品型号
- DG2735ADN-T1-GE4
- 商品编号
- C426317
- 商品封装
- miniQFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 28ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 500mΩ | |
| 关闭时间(toff) | 13ns | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 120MHz |
商品概述
DG2735A是一款低压、低导通电阻的双单刀双掷（SPDT）单片CMOS模拟开关，专为高性能模拟信号切换而设计。DG2735A集低功耗、高速、低导通电阻和小封装尺寸等特性于一身，非常适合便携式和电池供电应用。 DG2735A的单电源工作范围为1.65 V至5.5 V。它有两个独立的控制引脚，可分别控制两个SPDT开关。 DG2735A保证与1.65 V逻辑兼容，便于与低压DSP或MCU控制逻辑接口，非常适合单节锂离子电池直接供电。 该开关导通时，能在电源轨内双向同等良好地传导信号；关断时，可阻断高达电源电平的信号。保证先断后通。 DG2735A采用Vishay Siliconix的亚微米CMOS低压工艺技术制造，经JESD78A测试，可提供大于400 mA的闩锁保护。 作为社会和环境的坚定合作伙伴，Vishay Siliconix生产的该产品采用无铅（Pb）器件引脚。DG2735A采用miniQFN封装。miniQFN封装的器件引脚为镍钯金材质，以无铅（Pb）的“-GE4”后缀表示。镍钯金器件引脚符合所有JEDEC回流焊和湿敏等级（MSL）标准。
商品特性
- 低压工作（1.65 V至5.5 V）
- 低导通电阻 - R o N：在2.7 V时为0.5 Ω
- 快速切换：在2.7 V时，t O N = 55 ns
- 在2.7 V时，T O F F = 15 ns
- 闩锁电流 > 400 mA（JESD78）
应用领域
- 手机
- 扬声器耳机切换
- 音频和视频信号路由
- PCMCIA卡
- 电池供电系统
- 便携式媒体播放器
- 手持式测试仪器
