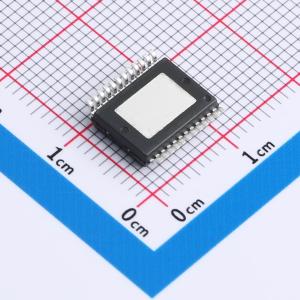

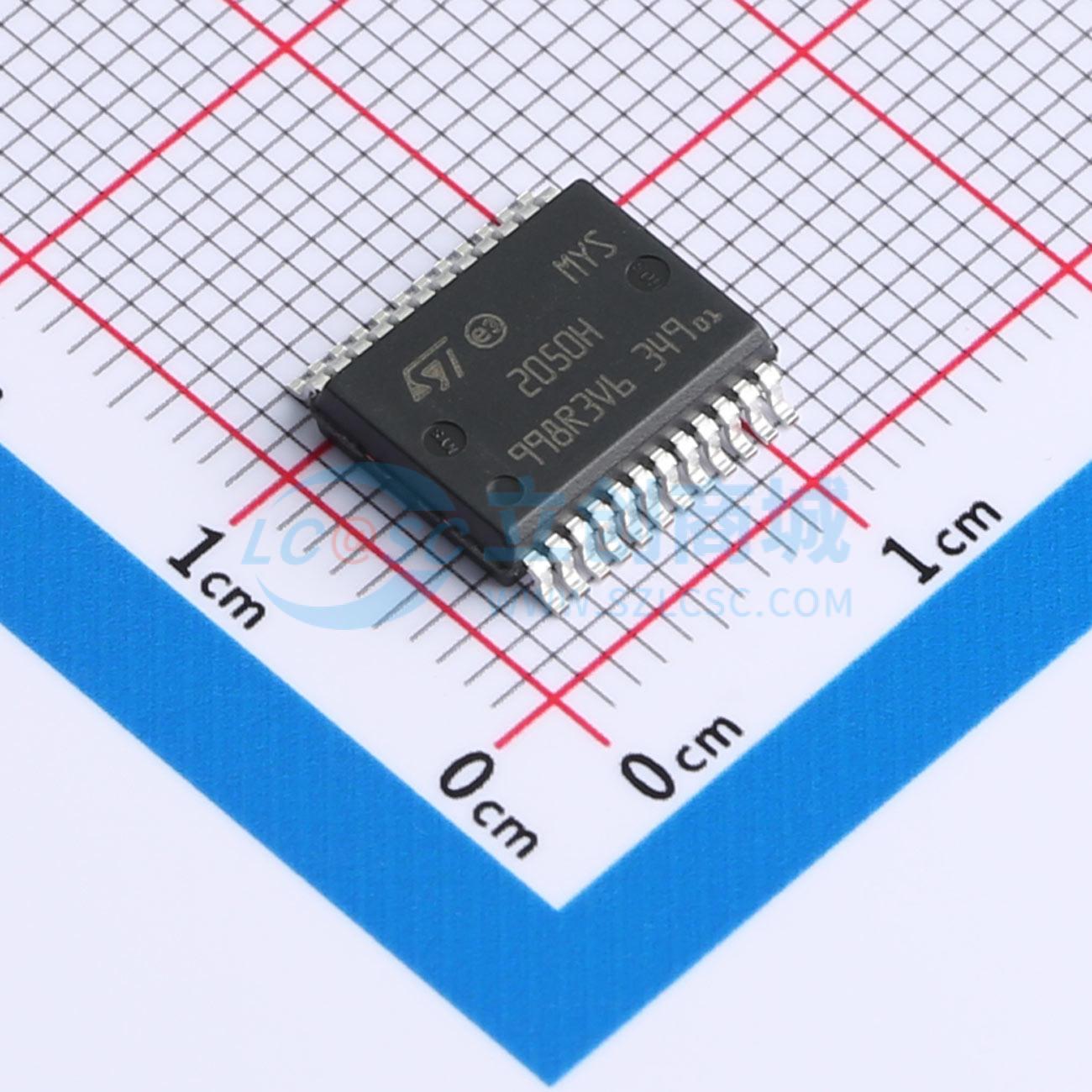

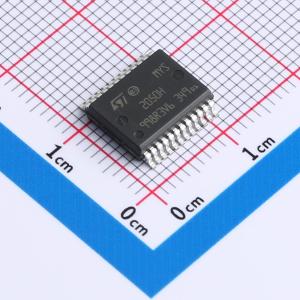

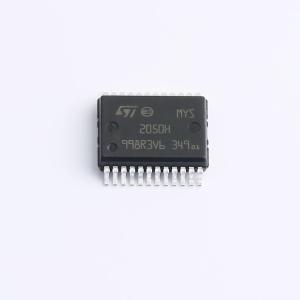

IPS2050HTR
具有扩展诊断和智能驱动功能的高效高端开关，适用于容性负载
- 描述
- 高效的高侧开关，带扩展诊断和智能驱动（用于电容性负载）
- 品牌名称
- ST(意法半导体)
- 商品型号
- IPS2050HTR
- 商品编号
- C3615216
- 商品封装
- PowerSSO-24
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | - | |
| 漏源电压(Vdss) | - | |
| 连续漏极电流(Id) | 2.4A | |
| 导通电阻(RDS(on)) | 25mΩ@24V | |
| 工作电压 | 8V~60V | |
| 高侧偏置电压(Vbs) | - |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | - | |
| 隔离电压(Vrms) | - | |
| 耗散功率(Pd) | - | |
| 静态电流(Iq) | 500uA | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | 过流保护；过温保护带迟滞；欠压锁定带迟滞 |
商品概述
IPS2050H/HQ和IPS2050H-32/HQ-32是双路高端开关IC，能够驱动一侧接地的容性、阻性或感性负载。极低的R_DS-ON（在T_J=125℃时≤50 mΩ）使该IC适用于稳态工作电流高达2.4 A（IPS2050H/HQ）或5.6 A（IPS2050H-32/HQ-32）的应用。每个输出通道通过结温传感器独立保护，防止结温过高事件，并且还包含一个温度传感器来监测外壳温度，因此过热的输出通道只有在外壳温度回到复位温度以下时才能重新开启。嵌入式的每通道过载保护电路监测输出电流，当触发激活阈值（IPK-X）时，开始调节输出开关的阻抗，将输出电流限制到ILIM-X，以保护IC和负载。该IC提供两组不同的激活阈值和限制水平（IPKH-X、ILIMH-X以及IPKL-X、ILIML-X），用于智能驱动容性负载（如灯泡）和有初始峰值电流需求的负载。IC的诊断基于两个FAULT引脚（电流源），每个通道一个。每个FAULT引脚会因相关通道的过载或过热事件而激活。
商品特性
- 工作电源电压范围：8 V至60 V
- 工作输出电流：每通道2.4 A（IPS2050H/HQ）或5.6 A（IPS2050H-32/HQ-32）
- 容性负载智能驱动
- 感性负载快速消磁
- 欠压锁定
- V_CC过压保护
- 每通道过载和过热保护
- 外壳过热保护
- 接地断开保护
- 每通道过载/过热事件诊断引脚
- 设计符合IEC 61000-4-2、IEC 61000-4-4、IEC 61000-4-5标准
- 封装：PowerSSO-24和QFN48L（8×6×0.9 mm）
应用领域
- 可编程逻辑控制
- 自动售货机
- 工业PC外设输入/输出
- 数控机床
- 通用高端开关应用
