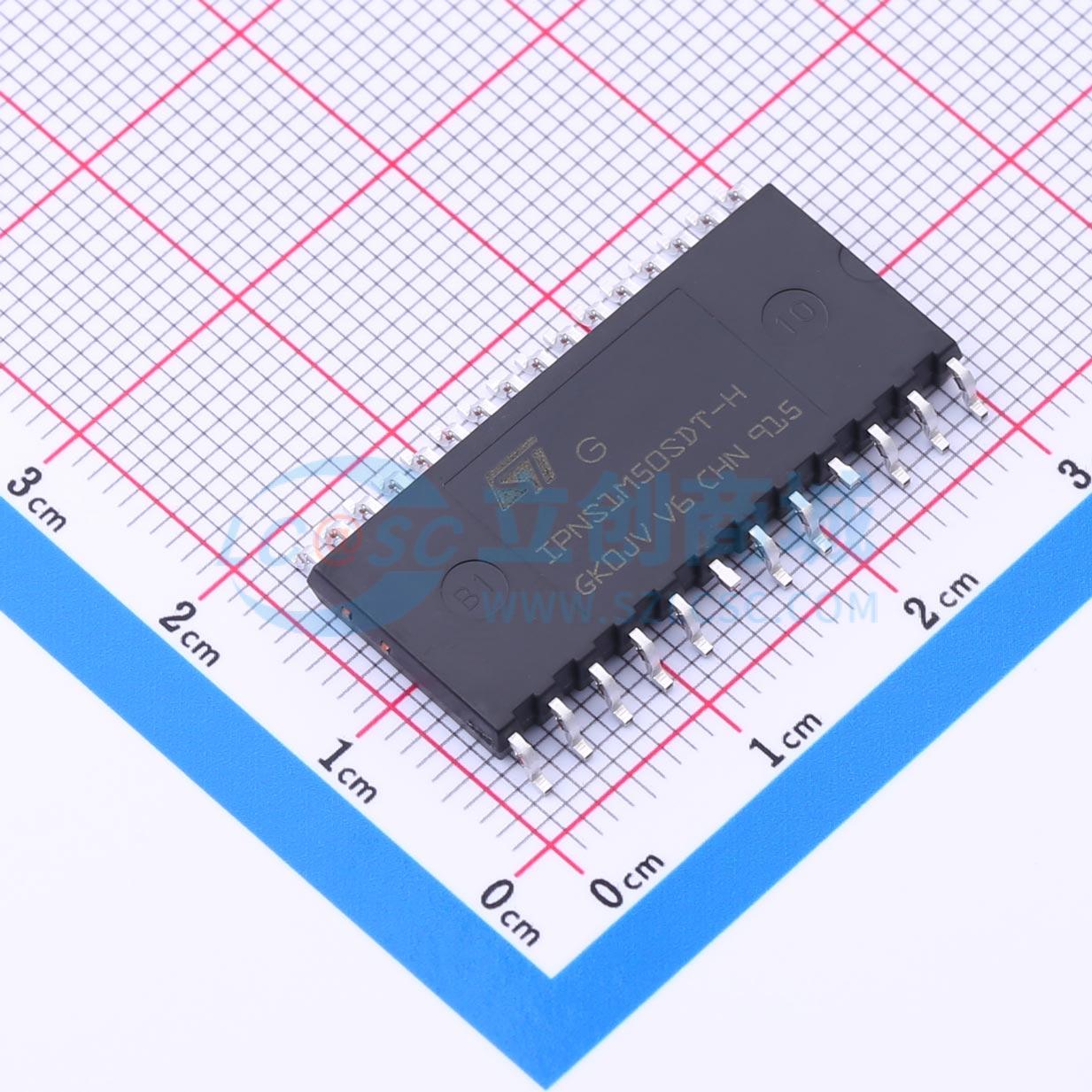

温馨提醒：图片仅供参考，商品以实物为准
STIPNS1M50SDT-H
3相逆变器，1A，3.6Ω最大，500V MOSFET 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SLLIMM-nano小型低损耗智能成型模块IPM，3相逆变器，1 A、3.6 Ohm最大值、500 V MOSFET
- 品牌名称
- ST(意法半导体)
- 商品型号
- STIPNS1M50SDT-H
- 商品编号
- C3615356
- 商品封装
- NSDIP-26L
- 包装方式
- 编带
- 商品毛重
- 3.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 1A | |
| 工作电压 | 13.5V~18V | |
| 高侧偏置电压(Vbs) | 13V~18V | |
| 开关频率 | 25kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1000Vrms | |
| 耗散功率(Pd) | 10W | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -40℃~+100℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | 过流保护；欠压锁定带迟滞；带使能 |
商品概述
SLLIMM-nano IPM是一款紧凑、高性能的交流电机驱动器，采用简单耐用的设计。它由六个MOSFET和三个半桥HVIC组成，用于栅极驱动，具有低电磁干扰特性，开关速度经过优化。封装在热性能和紧凑性方面进行了优化，适用于内置电机应用或其他装配空间有限的低功率应用。该IPM包含一个比较器，可用于设计快速高效的保护电路。
商品特性
- IPM参数：1A、500V、R_DS(on)=3.6Ω，三相MOSFET逆变器桥，包含用于栅极驱动的控制IC
- 优化低电磁干扰
- 3.3V、5V、15V CMOS/TTL输入比较器，带滞回和下拉/上拉电阻
- 欠压锁定
- 内部自举二极管
- 互锁功能
- 关断功能
- 过流故障保护比较器
- 优化引脚布局，便于板级设计
- NTC温度控制（UL1434 CA2和4）
- SMD封装的 moisture sensitive level（MSL）3等级
应用领域
- 小功率电机驱动的三相逆变器
- 卷帘门、洗碗机、冰箱风扇、空调风扇、排水和循环泵
