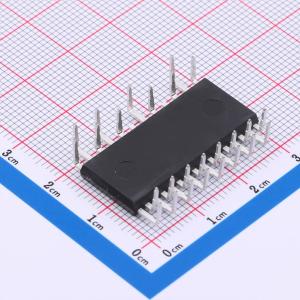

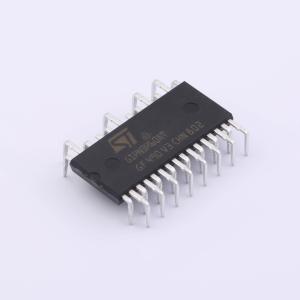

STGIPN3H60AT
3A、600V三相逆变器桥IGBT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SLLIMM-nano小型低损耗智能模块IPM，3 A、600 V 3相IGBT逆变器桥
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGIPN3H60AT
- 商品编号
- C3615225
- 商品封装
- DIP-26
- 包装方式
- 管装
- 商品毛重
- 8.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 3A | |
| 工作电压 | 12V~17V | |
| 高侧偏置电压(Vbs) | 11.5V~17V | |
| 开关频率 | 25kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1000Vrms | |
| 耗散功率(Pd) | 8W | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 29.15mm | |
| 宽度 | 12.45mm | |
| 功能特性 | 欠压锁定带迟滞 |
商品概述
这款智能功率模块采用简洁耐用的设计，实现了紧凑、高性能的交流电机驱动。它由六个带续流二极管的IGBT和三个用于栅极驱动的半桥HVIC组成，具有优化的开关速度，可提供低电磁干扰（EMI）特性。该封装针对内置电机应用或其他装配空间有限的低功率应用进行了优化，兼顾热性能和紧凑性。这款IPM包含一个完全未承诺的运算放大器和一个比较器，可用于设计快速高效的保护电路。
商品特性
- 3A、600V三相IGBT逆变桥，包含用于栅极驱动的控制IC和续流二极管
- 优化低电磁干扰
- VCE(sat)负温度系数
- 3.3V、5V、15V CMOS/TTL输入比较器，带迟滞和下拉/上拉电阻
- 欠压锁定
- 内部自举二极管
- 互锁功能
- 优化引脚布局，便于电路板设计
- 85kΩ NTC用于温度控制（UL1434 CA 2和4）
应用领域
- 三相感应电机（ACIM）
- 洗碗机
- 风扇
- PMSM/BLDC电机控制
- 冰箱和冰柜
