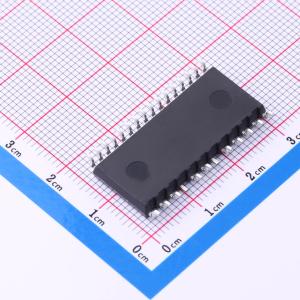

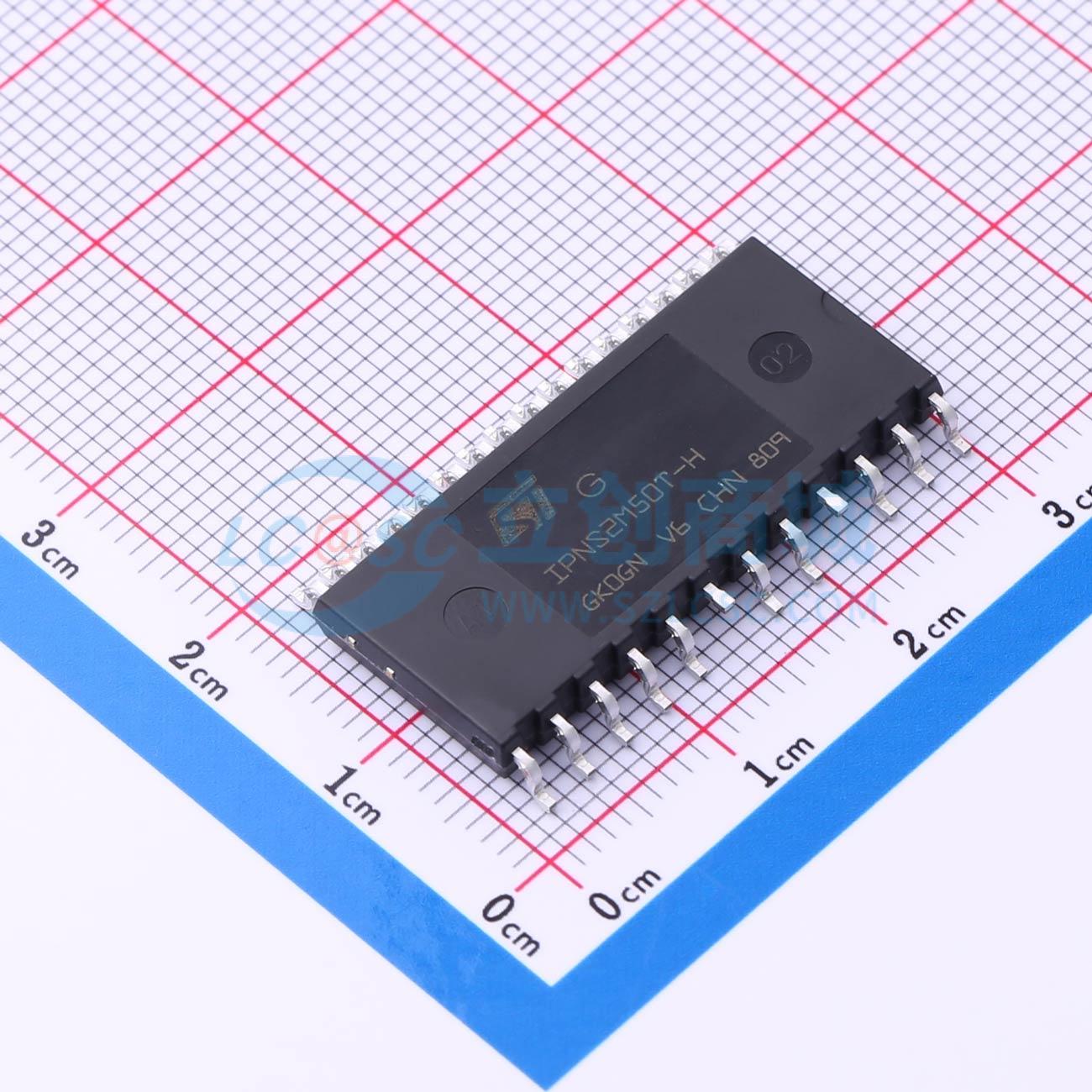

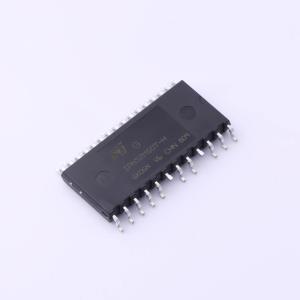

STIPNS2M50T-H
STIPNS2M50T-H
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SLLIMM-nano小型低损耗智能成型模块IPM，3相逆变器，2 A、1.7 Ohm最大值、500 V MOSFET
- 品牌名称
- ST(意法半导体)
- 商品型号
- STIPNS2M50T-H
- 商品编号
- C3615246
- 包装方式
- 编带
- 商品毛重
- 3.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 1.5Ω@15V | |
| 工作电压 | 13.5V~18V | |
| 高侧偏置电压(Vbs) | 13V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 25kHz | |
| 隔离电压(Vrms) | 1000Vrms | |
| 耗散功率(Pd) | 10.6W | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 29.15mm | |
| 宽度 | 12.45mm | |
| 功能特性 | 过流保护；欠压锁定带迟滞；热保护；带使能 |
