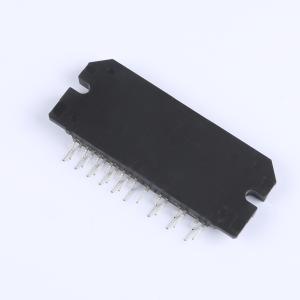

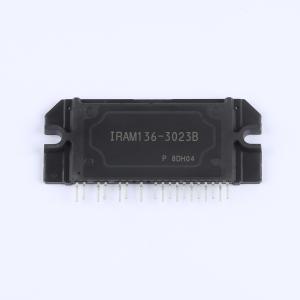

温馨提醒：图片仅供参考，商品以实物为准
IRAM136-3023B
30A、150V低压电机应用集成功率混合IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是适用于低压电机驱动应用的集成电源混合IC，可用于电动汽车、便携式电动工具和轻工业应用等。采用先进技术，在单个隔离封装中提供极其紧凑、高性能的交流电机驱动器，简化设计。这一先进的混合集成电路（HIC）结合了低导通电阻（RDS(on)）的先进平面MOSFET超耐用技术和行业基准的三相高压高速驱动器，并采用完全隔离的热增强封装。内置温度监测、过流和过温保护以及欠压锁定功能，提供高水平的保护和故障安全操作。采用新开发的带散热片的单列直插式封装（SiP3）以及全转移模塑结构，最大限度地减少了印刷电路板（PCB）空间，并解决了与散热器的隔离问题。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRAM136-3023B
- 商品编号
- C3615258
- 商品封装
- SIP-18
- 包装方式
- 盒装
- 商品毛重
- 30.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 38mΩ | |
| 工作电压 | 12V~20V | |
| 高侧偏置电压(Vbs) | - |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 20kHz | |
| 隔离电压(Vrms) | 2000Vrms | |
| 耗散功率(Pd) | 89W | |
| 静态电流(Iq) | - | |
| 工作温度 | -20℃~+100℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | 过流保护；欠压锁定带迟滞；热保护 |
