温馨提醒：图片仅供参考，商品以实物为准

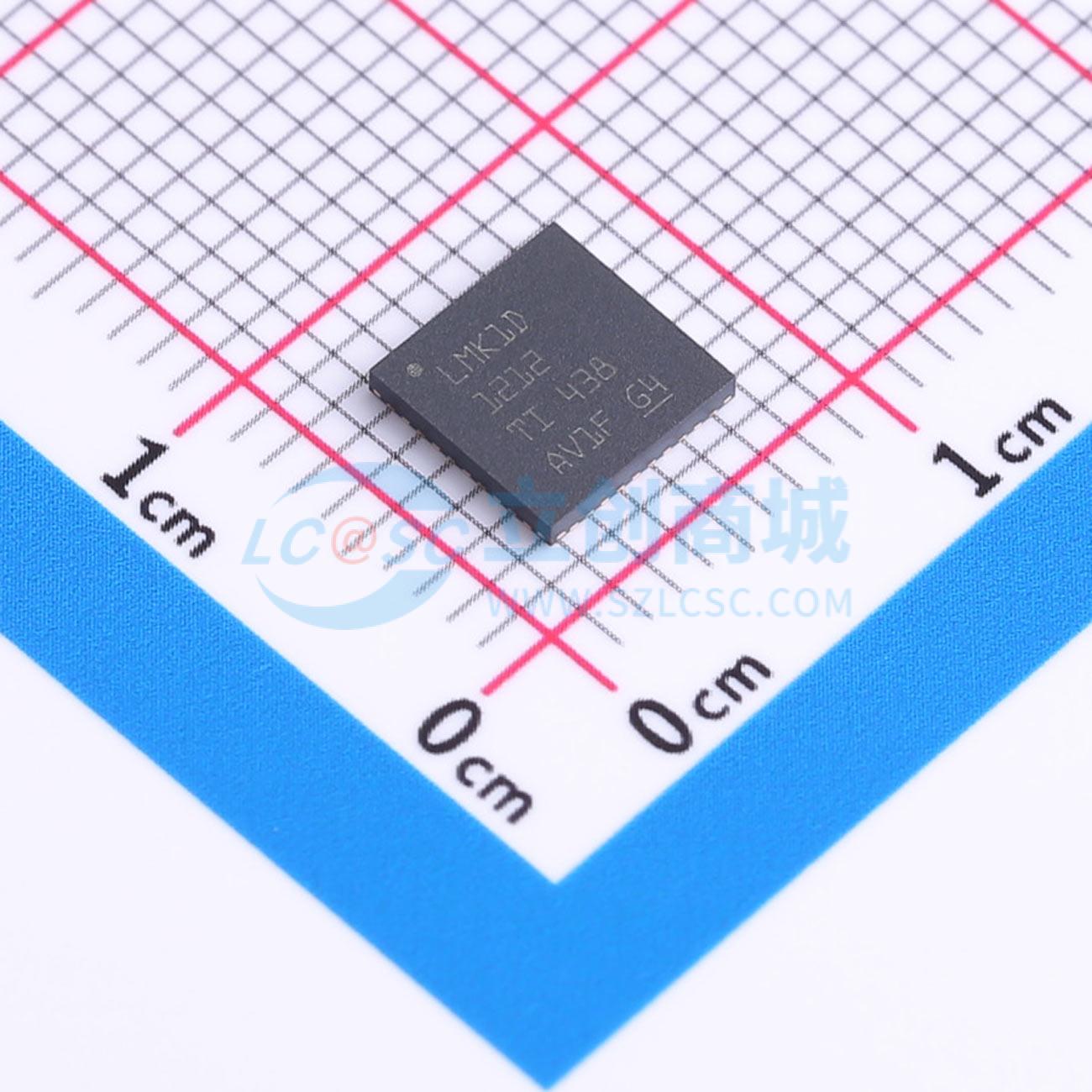

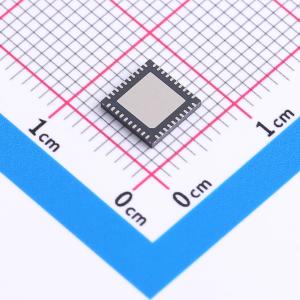

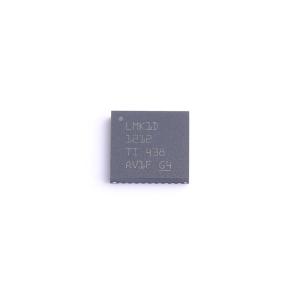

LMK1D1212RHAR
LMK1D1212RHAR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMK1D1212 12 通道输出 1.8V、2.5V 和 3.3V LVDS 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMK1D1212RHAR
- 商品编号
- C3613466
- 商品封装
- VQFN-40(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.265克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 2GHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.375V~2.625V；1.71V~1.89V；3.135V~3.465V | |
| 工作温度 | -40℃~+105℃ |
商品概述
高性能 LVDS 时钟缓冲器系列：高达 2GHz – 2:12 差分缓冲器 (LMK1D1212) – 2:16 差分缓冲器 (LMK1D1216) 电源电压：1.71V 至 3.465V 低附加抖动：156.25MHz 下小于 12kHz 至 20MHz 范围内的 60fs RMS 最大值 – 超低相位本底噪声：-164dBc/Hz（典型值） 超低传播延迟：< 575ps（最大值） 输出延迟：20ps（最大值） 高摆幅 LVDS（升压模式）：500mV VOD（典型值，AMP_SEL 设置为 1 时） 通用输入接受 LVDS、LVPECL、LVCMOS、HCSL 和 CML 信号电平 LVDS 基准电压 (VAC_REF) 适用于容性耦合输入 工业温度范围： - 40°C 至 105°C
商品特性
- 高性能 LVDS 时钟缓冲器系列，高达 2GHz
- 2:12 差分缓冲器 (LMK1D1212)
- 2:16 差分缓冲器 (LMK1D1216)
- 电源电压：1.71V 至 3.465V
- 低附加抖动：156.25MHz 下小于 12kHz 至 20MHz 范围内的 60fs RMS 最大值
- 超低相位本底噪声：-164dBc/Hz（典型值）
- 超低传播延迟：< 575ps（最大值）
- 输出延迟：20ps（最大值）
- 高摆幅 LVDS（升压模式）：500mV VOD（典型值，AMP_SEL 设置为 1 时）
- 通用输入接受 LVDS、LVPECL、LVCMOS、HCSL 和 CML 信号电平
- LVDS 基准电压 (VAC_REF) 适用于容性耦合输入
- 工业温度范围： - 40°C 至 105°C
应用领域
- 电信及网络
- 医疗成像
- 测试和测量
- 无线基础设施
- 专业音频、视频和标牌
