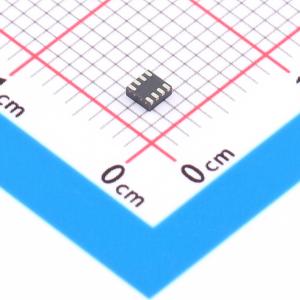

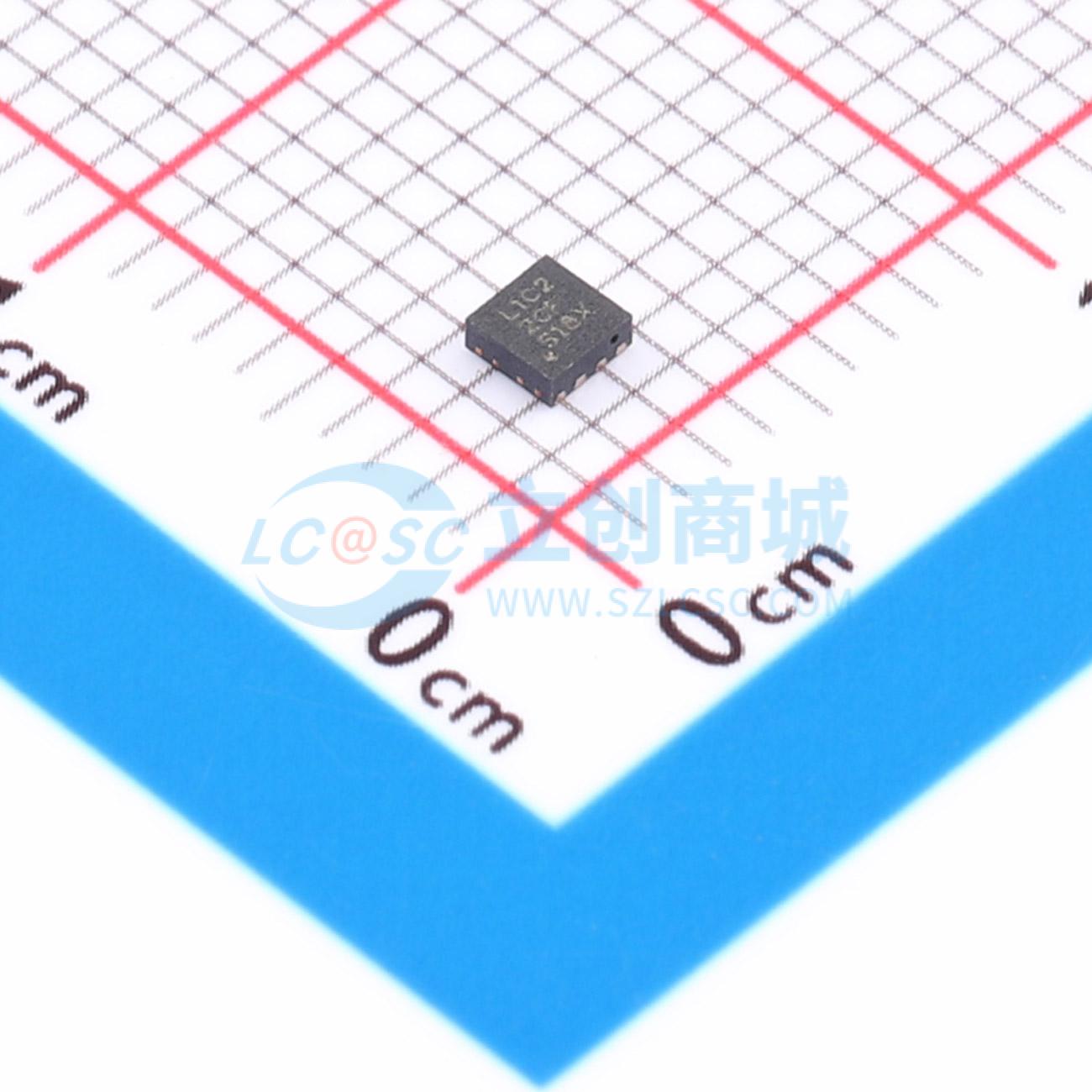

LMK1C1102DQFT实物图

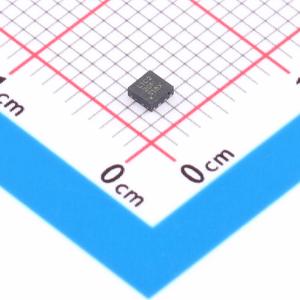

  • LMK1C1102DQFT商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LMK1C1102DQFT

LMK1C1102DQFT

描述
LMK1C1102 2 通道输出 LVCMOS 1.8V 缓冲器
品牌名称
TI(德州仪器)
商品型号
LMK1C1102DQFT
商品编号
C3613491
商品封装
WSON-8(2x2)​
包装方式
编带
商品毛重
0.178167克(g)

商品参数

属性参数值
商品目录时钟缓冲器/驱动器/分配器
最大输出频率250MHz
属性参数值
工作电压2.375V~2.625V;1.71V~1.89V;3.135V~3.465V
工作温度-40℃~+125℃

商品概述

高性能 1:2、1:3 或 1:4 LVCMOS 时钟缓冲器。提供三个不同的扇出选项:1:2、1:3、1:4。整个系列采用模块化方法设计,所有器件均互相引脚兼容,并向后兼容 CDCLVC110x 系列。该系列所有器件均具有相同的高性能特性,如低附加抖动、低偏斜和宽工作温度范围。具有同步输出使能控制端 (1G),可在 1G 处于低电平时将输出切换为低电平状态。这些器件具有失效防护输入,可防止在没有输入信号的情况下输出发生振荡并允许在提供 VDD 之前输入信号。可在 1.8V、2.5V 和 3.3V 电压下工作,可在 –40°C 至 125°C 的范围内运行。

商品特性

  • 高性能 1:2、1:3 或 1:4 LVCMOS 时钟缓冲器
  • 输出偏斜极低,<50ps
  • 附加抖动极低,最大值 <501fs
  • VDD = 3.3V 时,典型值为 7.5fs
  • VDD = 2.5V 时,典型值为 10fs
  • VDD = 1.8V 时,典型值为 19.2fs
  • 传播延迟极低,<3ns
  • 同步输出使能
  • 电源电压:3.3V、2.5V 或 1.8V
  • 在所有的电源电压下 3.3V 的容差输入
  • 失效防护输入
  • fmax = 250MHz (3.3V)
  • Δfmax = 200MHz (2.5V 和 1.8V)
  • 工作温度范围: -40°C 至 125°C
  • 采用 8 引脚 TSSOP 封装
  • 采用 8 引脚 WSON 封装

应用领域

  • 工厂自动化与控制
  • 电信设备
  • 数据中心和企业计算
  • 电网基础设施
  • 电机驱动器
  • 医疗成像

交货周期

订货7-9个工作日

购买数量

(250个/圆盘,最小起订量 1000 个)
起订量:1000 个250个/圆盘
