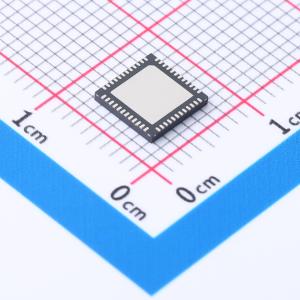

温馨提醒：图片仅供参考，商品以实物为准

CDCDB800RSLR

描述: CDCDB800 适用于 PCIe® 第 1 代到第 6 代 8 路输出时钟缓冲器
品牌名称: TI(德州仪器)
商品型号: CDCDB800RSLR
商品编号: C3613711
商品封装: VQFN-48(6x6)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

CDCDB800 是一款符合 DB800ZL 标准的 8 输出 LP-HCSL 时钟缓冲器，能够为第 1 代到第 6 代 PCIe、QuickPath Interconnect (QPI)、UPI、SAS 和 SATA 接口分配基准时钟。使用 SMBus 接口和 8 输出使能引脚，可以单独配置和控制所有 8 个输出。CDCDB800 是一款 DB800ZL 衍生缓冲器，符合或超过 DB800ZL 中的系统参数规格。它还符合或超过了 DB2000Q 的参数规格。CDCDB800 采用 6mm × 6mm 48 引脚 VQFN 封装。

商品特性

具有可编程集成 85Ω（默认值）或 100Ω 差分输出终端的 8 个 LP-HCSL 输出
8 硬件输出使能端 (OE#) 控制装置
使用第 6 代 PCIE 滤波器之后的附加相位抖动：20fs RMS（最大值）
使用第 5 代 PCIE 滤波器之后的附加相位抖动：25fs RMS（最大值）
使用 DB2000Q 滤波器之后的附加相位抖动：38fs RMS（最大值）
支持公共时钟 (CC) 和单独基准 (IR) 架构
与扩频兼容
输出到输出偏斜：< 50ps
输入到输出延迟：< 3ns
失效防护输入
可编程输出转换率控制
3.3V 内核和 IO 电源电压
硬件控制的低功耗模式 (PD#)
电流消耗：72mA（最大值）
6mm × 6mm 48 引脚 VQFN 封装

应用领域

微服务器和塔式服务器
存储区域网络和主机总线适配器卡
网络连接存储
硬件加速器
机架式服务器

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 50 个)

个

起订量：50 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	250MHz

	属性	参数值
	工作电压	3V~3.6V
	工作温度	-40℃~+105℃
