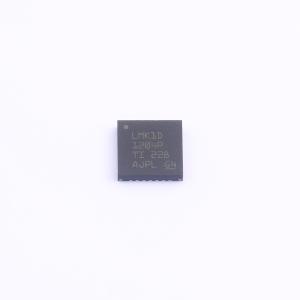

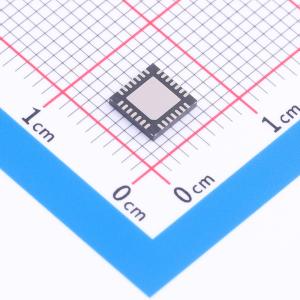

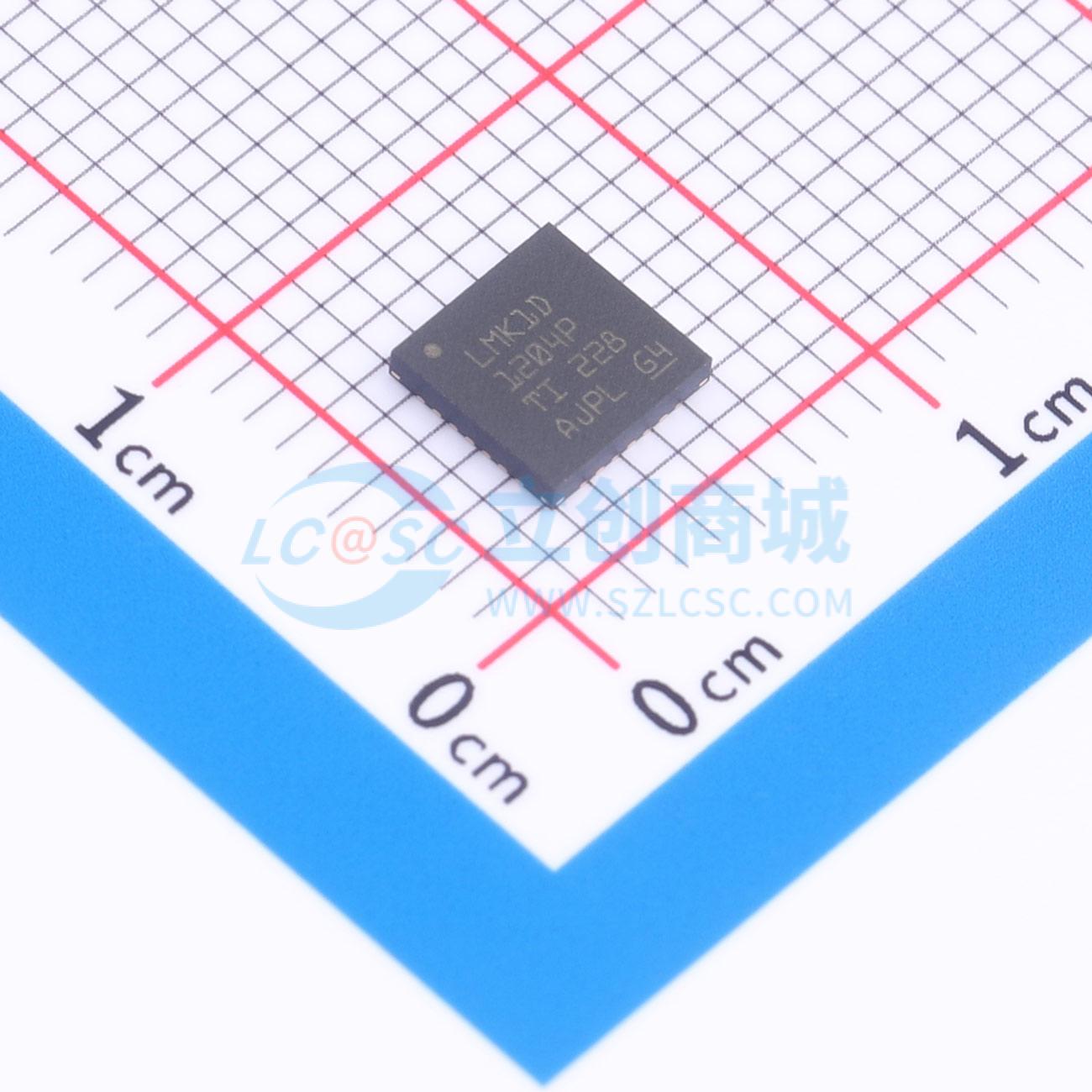

LMK1D1204PRHDR

引脚控制型OE低附加抖动LVDS缓冲器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMK1D1204P 带引脚控制的 4 通道输出 LVDS 1.8V、2.5V 和 3.3V 缓冲器
品牌名称: TI(德州仪器)
商品型号: LMK1D1204PRHDR
商品编号: C3613664
商品封装: VQFN-28(5x5)
包装方式: 编带
商品毛重: 1.84克(g)

商品参数

	属性	参数值
	工作电压	2.375V~2.625V；1.71V~1.89V；3.135V~3.465V
	输出偏斜	-
	工作温度	-40℃~+105℃
	功能特性	输出使能/关断；多路扇出/隔离驱动

商品概述

LMK1D1204P是引脚控制型OE低附加抖动LVDS缓冲器，该时钟缓冲器能够以超小的时钟分配延迟，将两个中的任一可选时钟输入（IN0 和 IN1）分配给 4 对差分 LVDS 时钟输出（OUT0 至 OUT3）。输入可以为 LVDS、LVPECL、LVCMOS、HCSL 或 CML。LMK1D1204P 专为驱动 50Ω 传输线路而设计。在单端模式下驱动输入时，对未使用的负输入引脚施加适当的偏置电压。IN_SEL 引脚用于选择要发送到输出的输入。该器件支持失效防护输入功能。该器件还整合了输入迟滞，可防止在没有输入信号的情况下输出随机振荡。各个 LVDS 差分输出均可通过将对应的 OEx 引脚设置为逻辑高电平“1”来启用。如果此引脚设置为逻辑低电平“0”，输出将被禁用，呈现高阻态，从而降低功耗。该器件可在 1.8V、2.5V 或 3.3V 电源环境下工作，额定环境温度范围是 –40℃ 至 105℃。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

商品特性

具有 2 路输入和 4 路输出 (2:4) 的高性能 LVDS 时钟缓冲器系列
输出频率最高可达 2GHz
通过硬件引脚实现启用/禁用独立输出
电源电压:1.8V/2.5V/3.3V ± 5%
低附加抖动:156.25MHz 下小于 12kHz 至 20MHz 范围内的 60fs rms 最大值
超低相位本底噪声:-164dBc/Hz（典型值）
超低传播延迟:< 575ps（最大值）
输出偏斜:20ps（最大值）
失效防护输入
通用输入接受 LVDS、LVPECL、LVCMOS、HCSL 和 CML
LVDS 基准电压 VACREF 适用于容性耦合输入
工作温度范围:–40℃ 至 105℃
提供 5mm × 5mm 28 引脚 VQFN (RHD) 封装

应用领域

电信及网络
医疗成像
测试和测量
无线基础设施
专业音频
视频
标牌

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	2GHz
	输入通道数	2
	输出通道数	4
