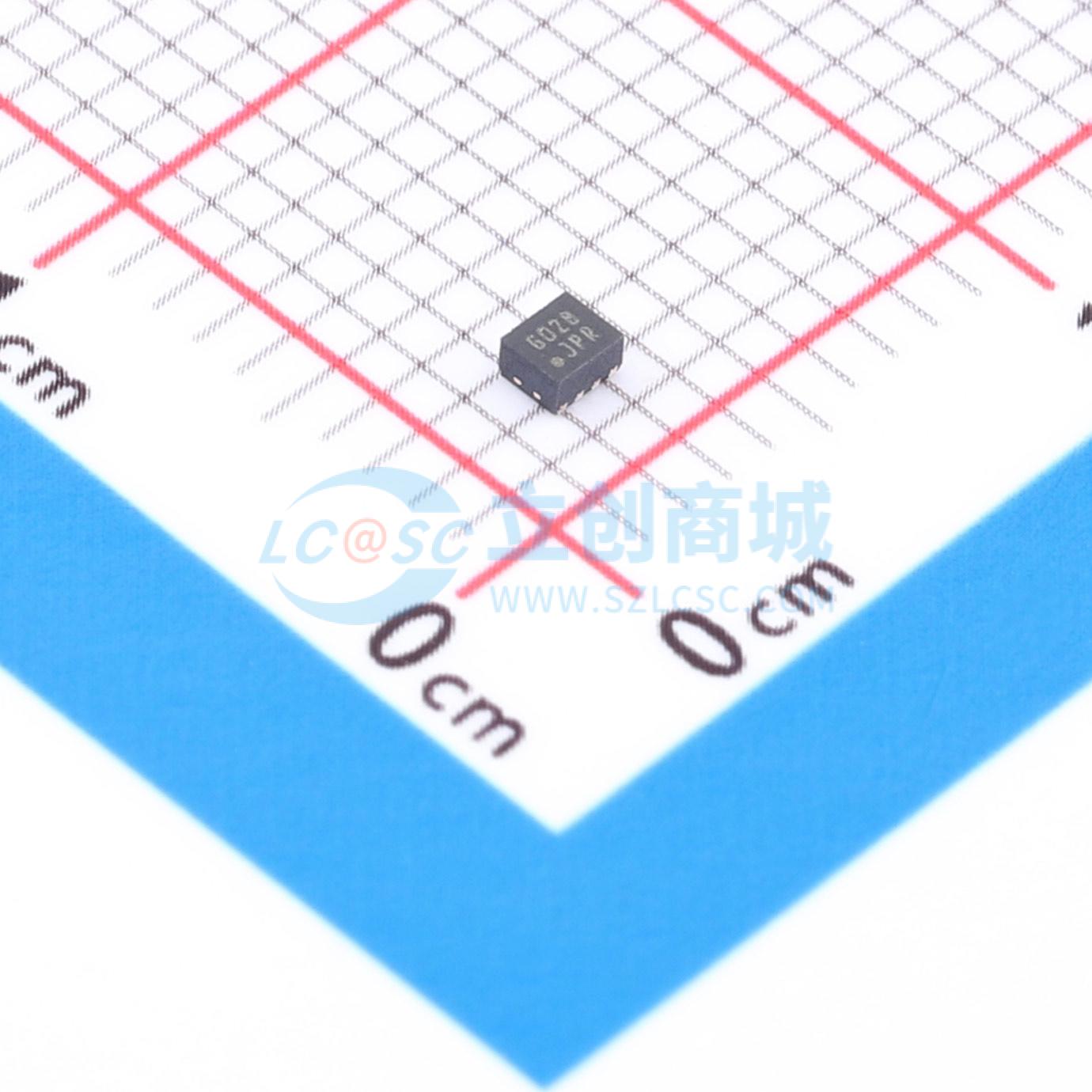

温馨提醒：图片仅供参考，商品以实物为准
SY75602BTWL-TR
超低附加抖动的2/4输出PCIe时钟缓冲器，支持多种频率和电源，适用于PCIe及SRIS应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- SY75602BTWL-TR
- 商品编号
- C3613485
- 商品封装
- VDFN-8(1.4x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.327克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 250MHz | |
| 输入通道数 | 1 | |
| 输出通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.25V~2.75V；2.97V~3.63V；1.62V~1.98V | |
| 输出偏斜 | - | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 输出使能/关断；内部终端与偏置网络 |
商品概述
SY75602A/02B/03A/03B/04A/04B是行业领先的PCIe时钟缓冲器，具有超低附加抖动：6 fs（PCIe 6.0）、10 fs（PCIe 5.0）、20 fs（PCIe 3.0/4.0）、在12 kHz至20 MHz频段为52 fs。它们可用于所有PCIe 1/2/3/4/5/6通用时钟和SRIS应用。SY75602A/02B是行业最小的（1.4 mm x 1.6 mm VDFN）双输出PCIe时钟缓冲器。SY75603A/03B和SY75604A/04B是双输出和四输出PCIe时钟缓冲器，具有无毛刺的每输出启用/禁用控制硬件引脚。这两款器件均采用3mm×3mm VQFN封装。这些器件内置低压差稳压器（LDO），可实现卓越的电源噪声抑制。它们支持1.8V、2.5V和3.3V电源，容差为±10%，超过了PCIe卡机电规范要求的±9%。所有六个部件都具有扩展的温度范围：-40°C至+105°C。
商品特性
- 两个（SY75602A/02B/603A/03B）和四个（SY75604A/04B）PCIe 1.0、2.0、3.0、4.0、5.0和6.0兼容输出。
- 超低附加抖动，10 fs（PCIe Gen5）和6 fs（PCIe Gen6），支持高达250 MHz的频率，对扩频透明，支持1.8V ± 10%、2.5V ± 10%和3.3V ± 10%的电源。
- 输出低功耗HCSL，内置85Ω（SY75602A/03A/04A）和100Ω（SY75602B/03B/04B）端接电阻。
- SY75603/604上有独立的无毛刺输出使能（OExb）控制引脚。
- 接受直流耦合HCSL输入信号和交流耦合PECL、LVDS和CML。
- 扩展温度范围：-40°C至+105°C。
- 1.4 mm × 1.6 mm VDFN（SY75602A/02B）和3 mm × 3 mm VQFN（SY75603A/03B/604A/04B）封装。
应用领域
- PCIe显卡
- 基于PCIe的固态硬盘
- 笔记本电脑和台式电脑
- 服务器
