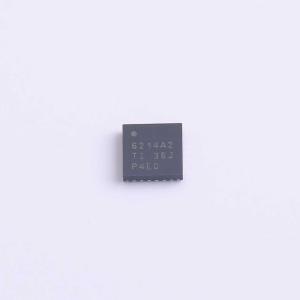

CDCE6214RGER

CDCE6214是一款四通道、超低功耗、中级抖动的时钟发生器，可生成五个独立的时钟输出，这些输出可在各种驱动器模式之间进行选择。输入源可以是单端或差分输入时钟源，也可以是晶体。CDCE6214采用小数N PLL，可从任何输入频率合成不相关的基频。CDCE6214可通过I²C接口进行配置。在没有串行接口的情况下，可使用GPIO引脚以引脚模式将产品配置为不同的配置。 片上EEPROM可用于更改配置，该配置可通过引脚预先选择。该器件提供无毛刺操作的频率裕量选项，以支持系统设计验证测试（DVT）和以太网音视频桥接（eAVB）。在DCO模式下，通过控制小数反馈分频器，可在任何输出通道上实现精细的频率裕量调整。 内部电源调节提供出色的电源纹波抑制（PSRR），降低了供电网络的成本和复杂性。模拟和数字核心模块可由1.8 V、2.5 V或3.3 V ±5%的电源供电，输出模块也可由1.8 V、2.5 V或3.3 V ±5%的电源供电。 CDCE6214能够以超低功耗和小尺寸，从单个参考源实现高性能时钟树。工厂和用户可编程的EEPROM特性使CDCE6214成为一款易于使用、即时启动且功耗低的时钟器件。

• 可配置的高性能、低功耗小数N PLL，带杂散的RMS抖动（12 kHz – 20 MHz，F_out>100 MHz）如下：
  • 整数模式：差分输出：典型值350 fs，最大值600 fs
  • LVCMOS输出：典型值1.05 ps，最大值1.5 ps
  • 小数模式：差分输出：典型值1.7 ps，最大值2.1 ps
  • LVCMOS输出：典型值2.0 ps，最大值4.0 ps
• 支持带扩频时钟（SSC）的PCIe Gen1/2/3/4和不带SSC的PCIe Gen1/2/3/4/5
• 2.335 GHz至2.625 GHz内部压控振荡器（VCO）
• 典型功耗：4输出通道为65 mA，1输出通道为23 mA
• 通用时钟输入，两个参考输入用于冗余
• 差分交流耦合或LVCMOS：10 MHz至200 MHz
• 晶体：10 MHz至50 MHz
• 灵活的输出时钟分配
• 4通道分频器：可提供24 kHz至328.125 MHz范围内多达5种不同的输出频率
• OUT0 – OUT4引脚可提供类LVDS、LP-HCSL或LVCMOS输出的组合
• 无毛刺输出分频器切换和输出通道同步
• 通过GPIO和寄存器单独使能输出
• 频率裕量选项
• DCO模式：频率递增/递减步长为10 ppb或更小
• 完全集成、可配置的环路带宽：100 kHz至1.6 MHz
• 用于电平转换的单电源或混合电源：1.8 V/2.5 V/3.3 V
• 可配置的GPIO和灵活的配置选项
• 兼容I²C接口：最高400 kHz
• 集成两页EEPROM和外部选择引脚，允许现场编程
• 支持100 Ω系统
• 低电磁辐射

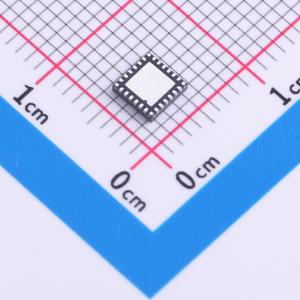

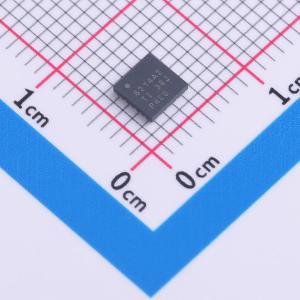

• 小尺寸：24引脚VQFN（4 mm×4 mm）

• PCIe Gen 1 - Gen 5时钟应用
• 数据中心与企业计算、个人电脑与笔记本电脑
• 企业设备 - 多功能打印机
• 测试与测量、手持设备
