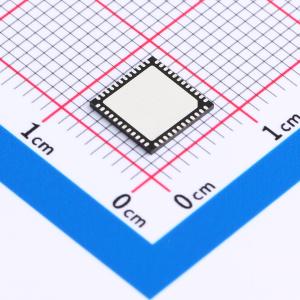

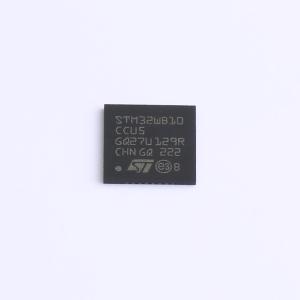

温馨提醒：图片仅供参考，商品以实物为准
STM32WB10CCU5
支持蓝牙5.3的射频收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低功耗双核Arm Cortex-M4 MCU 64 MHz，Cortex-M0+ 32 MHz，具有320 KB Flash存储器、蓝牙LE 5.2
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32WB10CCU5
- 商品编号
- C3606642
- 商品封装
- UFQFPN-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.402GHz~2.48GHz | |
| 接口类型 | ADC；I2C；UART；USART；SPI | |
| 工作电压 | 2V~3.6V | |
| 应用领域 | 蓝牙 | |
| 输出功率 | 4dBm | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 8.6mA | |
| 灵敏度 | -95.5dBm | |
| 接收电流 | 7.7mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -10℃~+85℃ | |
| 类型 | 收发器 |
商品特性
- 采用意法半导体（ST）先进的专利技术
- 无线电 - 2.4 GHz - RF 收发器，支持蓝牙 5.3 规范 - 接收灵敏度：-95.5 dBm（1 Mbps 低功耗蓝牙） - 可编程输出功率高达 +4 dBm，步进为 1 dB
- 集成巴伦以减少物料清单（BOM）
- 支持 1 Mbps
- 专用 Arm 32 位 Cortex M0+ CPU 用于实时无线电层
- 精确的 RSSI 以实现功率控制
- 适用于需要符合射频法规 ETSI EN 300 328、EN 300 440、FCC CFR47 Part 15 和 ARIB STD - T66 的系统
- 支持外部功率放大器（PA）
- 提供集成无源器件（IPD）配套芯片，用于优化匹配解决方案（MLPF - WB - 01E3）
- 超低功耗平台 - 2.0 至 3.6 V 电源 - -10 ℃ 至 +85 ℃ 温度范围 - 18 nA 关机模式 - 700 nA 待机模式 + 实时时钟（RTC）+ 48 kB 随机存取存储器（RAM） - 无线电：接收（Rx）7.7 mA / 发射（Tx）在 0 dBm 时 8.6 mA
- 内核：带有浮点单元（FPU）的 Arm 32 位 Cortex - M4 CPU，自适应实时加速器（ART Accelerator）允许从闪存进行零等待状态执行，频率高达 64 MHz，内存保护单元（MPU），80 DMIPS 和数字信号处理（DSP）指令
- 性能基准：1.25 DMIPS/MHz（Drystone 2.1）223.03 CoreMark（64 MHz 时 3.48 CoreMark/MHz）
- 能耗基准 - 318 ULPMark CP 得分
- 电源和复位管理 超安全、低功耗欠压复位（BOR），有五个可选阈值 超低功耗上电复位（POR）/掉电复位（PDR） 可编程电压检测器（PVD） - 带实时时钟（RTC）和备份寄存器的 VBAT 模式
- 时钟源 带集成微调电容的 32 MHz 晶体振荡器（无线电和 CPU 时钟） 用于实时时钟（RTC）的 32 kHz 晶体振荡器（LSE） 内部低功耗 32 kHz 电阻电容振荡器（LSI1） 内部低漂移 32 kHz（稳定性 ±500 ppm）电阻电容振荡器（LSI2） 内部多速 100 kHz 至 48 MHz 振荡器，工厂校准 高速内部 16 MHz 工厂校准电阻电容振荡器（±1%） 1 个锁相环（PLL）用于系统时钟和模数转换器（ADC）
- 存储器 320 KB 闪存，带有针对读写操作的扇区保护（PCROP），可运行无线电协议栈和应用程序 48 KB 静态随机存取存储器（SRAM），包括 36 KB 带硬件奇偶校验 20 个 32 位备份寄存器 支持通用同步异步收发器（USART）、串行外设接口（SPI）、集成电路间总线（I2C）接口的引导加载程序 1 Kbyte（128 双字）一次性可编程存储器（OTP） - 空中下载（OTA）低功耗蓝牙
- 丰富的模拟外设（低至 2.0 V） - 12 位模数转换器（ADC），2.5 Msps，190 µA/Msps
- 系统外设 用于与低功耗蓝牙通信的处理器间通信控制器（IPCC） 用于 CPU 间资源共享的硬件信号量 1 个直接内存访问（DMA）控制器（7 个通道），支持模数转换器（ADC）、串行外设接口（SPI）、集成电路间总线（I2C）、通用同步异步收发器（USART）、高级加密标准（AES）、定时器 1 个通用同步异步收发器（USART）（ISO 7816、红外数据协会（IrDA）、串行外设接口（SPI）主模式、Modbus 和智能卡模式） 1 个串行外设接口（SPI），32 Mbit/s 1 个集成电路间总线（I2C）（系统管理总线（SMBus）/电源管理总线（PMBus）） 触摸感应控制器，最多支持八个传感器 1 个 16 位、四通道高级定时器 1 个 32 位、四通道定时器 2 个 16 位超低功耗定时器 1 个独立系统滴答定时器（SysTick） 1 个独立看门狗 1 个窗口看门狗
- 安全和标识 低功耗蓝牙软件协议栈的安全固件安装（SFI） 2 个硬件加密高级加密标准（AES），最高 256 位，用于应用程序和低功耗蓝牙 硬件公钥认证机构（PKA） 加密算法：RSA、Diffie - Hellman、GF(p) 上的椭圆曲线加密（ECC） 真随机数发生器（RNG） 针对读写操作的扇区保护（PCROP） 循环冗余校验（CRC）计算单元 芯片信息：96 位唯一标识 电气与电子工程师协会（IEEE）64 位唯一标识，可导出低功耗蓝牙 48 位扩展唯一标识符（EUI） 最多 30 个快速输入输出（I/O），其中 28 个支持 5 V 耐压
- 开发支持 应用处理器的串行线调试（SWD）、联合测试行动小组（JTAG） - 应用交叉触发
- 封装符合 ECOPACK2 标准
