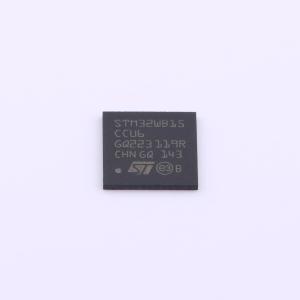

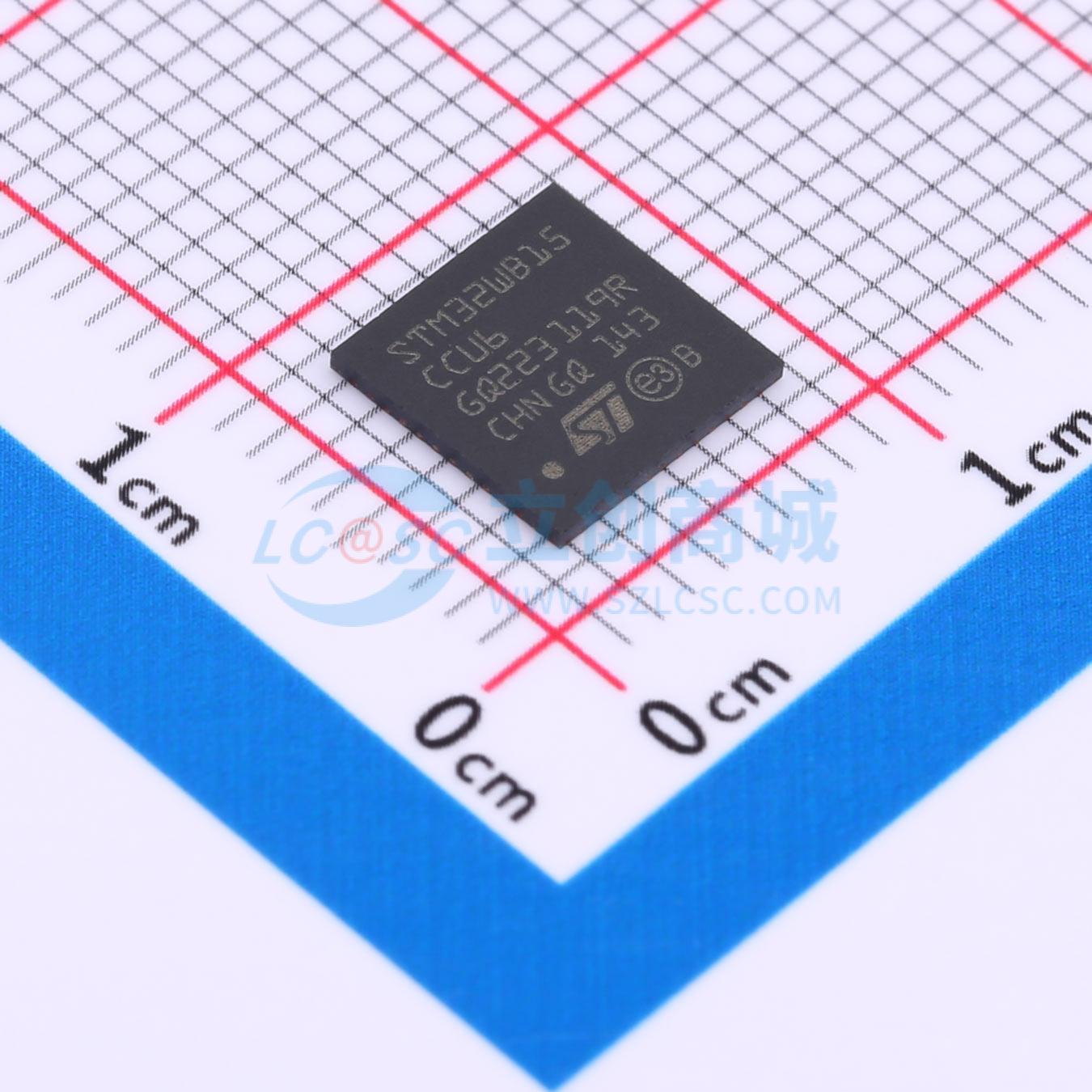

STM32WB15CCU6
超低功耗双核Arm Cortex-M4 MCU 64 MHz，Cortex-M0+ 32 MHz，具有320 KB Flash存储器、蓝牙LE 5.2、AES-256
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：包含意法半导体最先进的专利技术。 2.4 GHz射频收发器，支持蓝牙5.3规范，接收灵敏度：-95.5 dBm（蓝牙低功耗1 Mbps），可编程输出功率高达+5.5 dBm，步长为1 dB。 集成巴伦以减少物料清单。 支持2 Mbps。 专用的Arm 32位Cortex M0+ CPU用于实时无线电层。 精确的接收信号强度指示（RSSI）以实现功率控制。 适用于需要符合射频法规ETSI EN 300 328、EN 300 440、FCC CFR47 Part 15和ARIB STD-T66的系统。 支持外部功率放大器（PA）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32WB15CCU6
- 商品编号
- C3606695
- 商品封装

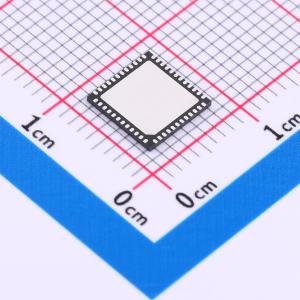

- UFQFPN-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.402GHz~2.48GHz | |
| 接口类型 | ADC；I2C；UART；USART；SPI | |
| 工作电压 | 1.71V~3.6V | |
| 应用领域 | LoRa；蓝牙 | |
| 输出功率 | 5.5dBm | |
| 数据速率 | 2Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 5.2mA | |
| 灵敏度 | -95.5dBm | |
| 接收电流 | 4.5mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+105℃ | |
| 类型 | 收发器 |
商品特性
- 包含ST最先进的专利技术
- 无线电：2.4 GHz，支持蓝牙5.3规范的RF收发器，接收灵敏度为 -95.5 dBm（蓝牙低功耗1 Mbps时），可编程输出功率高达 +5.5 dBm，步长为1 dB，集成巴伦以减少物料清单，支持2 Mbps，专用Arm 32位Cortex M0+ CPU用于实时无线电层，精确的RSSI以实现功率控制，适用于需要符合射频法规ETSI EN 300 328、EN 300 440、FCC CFR47 Part 15和ARIB STD-T66的系统，支持外部功率放大器，有可用的集成无源器件（IPD）配套芯片用于优化匹配解决方案（MLPF-WB-01E3、MLPF-WB55-02E3或MLPF-WB-02D3）
- 超低功耗平台：1.71至3.6 V电源，-40℃至85 / 105℃温度范围，12 nA关机模式，610 nA待机模式 + RTC + 481 KB RAM，活动模式MCU：RF和SMPS开启时为33 μA/MHz，无线电：接收4.5 mA/发射在0 dBm时为5.2 mA
- 核心：Arm 32位Cortex-M4 CPU带FPU，自适应实时加速器（ART加速器）允许从闪存零等待状态执行，频率高达64 MHz，MPU，80 DMIPS和DSP指令
- 性能基准：1.25 DMIPS/MHz（Drystone 2.1），223.03 CoreMark（64 MHz时为3.48 CoreMark/MHz）
- 能源基准：318 ULPMark CP分数
- 电源和复位管理：高效嵌入式SMPS降压转换器，具有智能旁路模式，超安全、低功耗BOR（欠压复位），有五个可选阈值，超低功耗POR/PDR，可编程电压检测器（PVD），VBAT模式带RTC和备份寄存器
- 32 MHz晶体振荡器，集成微调电容（无线电和CPU时钟）
- 32 kHz晶体振荡器用于RTC（LSE）
- 内部低功耗32 kHz RC（LSI1）
- 内部低漂移32 kHz RC（LSI2）
- 内部多速100 kHz至48 MHz振荡器，工厂校准
- 高速内部16 MHz工厂校准RC
- 1个PLL用于系统时钟和ADC
- 320 KB闪存，带扇区保护（PCROP），防止读写操作，支持无线电堆栈和应用
- 48 KB SRAM，包括36 KB带硬件奇偶校验
- 20x 32位备份寄存器
- 引导加载程序支持USART、SPI、I2C接口
- 1 Kbyte（128双字）OTP
- OTA（空中）蓝牙低功耗
- 丰富的模拟外设（低至1.62 V）：12位ADC 2.5 Msps，190 μA/Msps，1个超低功耗比较器
- 系统外设：处理器间通信控制器（IPCC），用于与蓝牙低功耗通信，硬件信号量用于CPU之间的资源共享，1个DMA控制器（7通道），支持ADC、SPI、I2C、USART、AES、定时器，1个USART（ISO 7816、IrDA、SPI主模式、Modbus和智能卡模式），1个LPUART（低功耗），1个SPI 32 Mbit/s，1个I2C（SMBus/PMBus），触摸感应控制器，最多八个传感器，1个16位、四通道高级定时器，1个32位、四通道定时器，2个16位超低功耗定时器，1个独立Systick，1个独立看门狗，1个窗口看门狗
- 安全和ID：蓝牙低功耗软件堆栈的安全固件安装（SFI），2个硬件加密AES，最大256位，用于应用和蓝牙低功耗，硬件公钥授权（PKA），加密算法：RSA、Diffie-Helman、ECC over GF(p)，真随机数发生器（RNG），扇区保护防止读写操作（PCROP），CRC计算单元，芯片信息：96位唯一ID，IEEE 64位唯一ID，可派生蓝牙低功耗48位EUI
- 多达37个快速I/O，其中35个可承受5 V电压
- 开发支持：串行线调试（SWD）、JTAG用于应用处理器，应用交叉触发
- 所有封装均符合ECOPACK2标准
