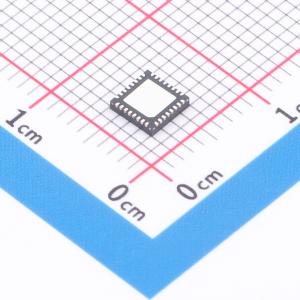

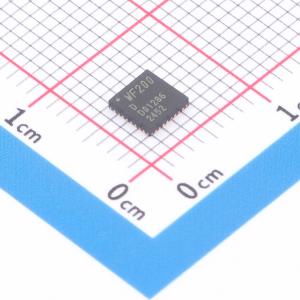

WF200D

Silicon Labs WF200 是一款超低功耗 Wi-Fi 收发器或网络协处理器，专为对射频性能、低功耗、安全端到端解决方案以及快速上市时间有严格要求的关键应用而设计。该器件集成了巴伦、收发开关、低噪声放大器和功率放大器，以实现射频性能，并支持与其他外部 2.4GHz 无线电的共存。WF200 在射频、协议和固件层面均针对资源和功耗受限的设备进行了优化，使功耗敏感型设备在活动和睡眠模式下均可利用这些特性。对于注重安全的应用，WF200 提供安全启动以及安全加密的主机接口，通过集成本机真随机数发生器和用于存储机密加密密钥的一次性可编程存储器实现强大的安全性。WF200 与基于 Linux 和实时操作系统的主机处理器兼容良好，支持 802.11 低层媒体访问控制和全媒体访问控制架构，通过 SPI 或 SDIO 接口与外部主机控制器通信。

• 符合 IEEE 802.11 b/g/n 标准
• 发射功率：+17 dBm（引脚处）
• 接收灵敏度：-96.7 dBm（引脚处）
• 集成天线分集支持
• 超低功耗
• 安全且经过签名的软件
• 加密的主机接口通信
• 支持 Linux 和实时操作系统主机
• 4×4 QFN32 封装
• 包含 802.11 无线电、基带、媒体访问控制、安全和主机接口的 Wi-Fi 网络协处理器
• 集成低噪声放大器、功率放大器和巴伦，提供卓越的链路预算
• 集成一次性可编程存储器，无需外部电可擦可编程只读存储器
• 经过优化的超低功耗解决方案
• 具有硬件保护的安全启动和加密主机接口的端到端安全性
• 支持 802.11 分离式和全媒体访问控制架构
• 为 Linux 和实时操作系统外部主机提供完整的网络协处理器支持
• 1×1 802.11n（20 MHz），完全兼容 802.11 b/g，速率达 72.2Mbps
• 支持 802.11n 优化性能的 Greenfield 发送/接收
• 支持 802.11n 优化吞吐量的短保护间隔
• 支持高媒体访问控制吞吐量的聚合媒体访问控制协议数据单元接收和发送
• 支持多帧的块确认
• 支持接收碎片整理
• 支持漫游
• 支持客户端、软接入点模式
• 支持在不同信道上的并发接入点加站点模式
• 发射功率：+17 dBm
• 接收灵敏度：-96.7 dBm
• 2 个 2.4GHz 天线焊盘，支持完整的天线分集或前端模块支持
• 2.4GHz 共存；支持 2 线、3 线和 4 线分组流量仲裁
• 集成 2.4GHz 巴伦、收发开关、低噪声放大器和功率放大器
• 接收电流（在 DSSS-1Mbps 下）：41.6mA
• 发射电流（17 dBm，在 DSSS-1Mbps 下）：153mA
• 关联 DTIM3 平均电流：298 μA
• 关联睡眠电流：22 μA
• 关断模式电流：0.5 μA
• 具有防回滚功能的安全启动
• 加密主机接口，专用硬件加速模块
• 集成真随机数发生器
• 使用受保护的一次性可编程技术进行安全密钥存储
• AES/WEP 硬件加速
• SDIO（1 位和 4 位 SD 模式 @ 26MHz）
• SPI（1 位 @ 52MHz）
• 用于低功耗的外部 32kHz 晶体
• 通用输入输出引脚（包括唤醒和发送/接收活动监控）
• 符合 ROHS/REACH 标准
• 工作电压范围：1.62V ~

• 工业、家庭与楼宇自动化
• 家用电器
• 安全解决方案
• 零售与商业
• 商业运输
