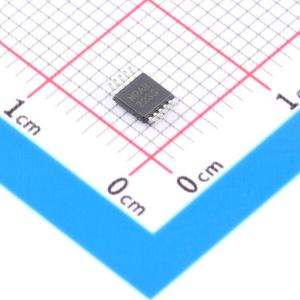

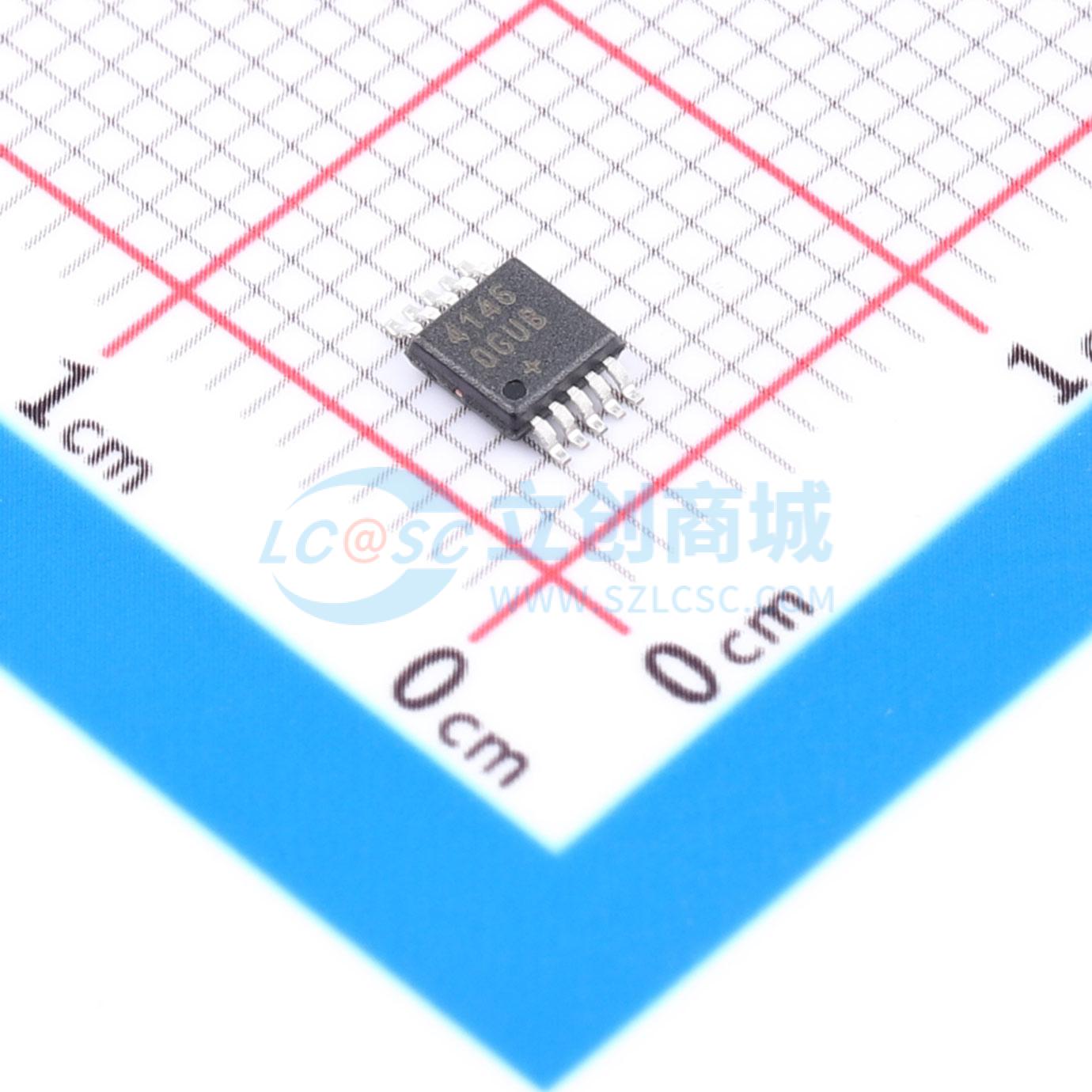

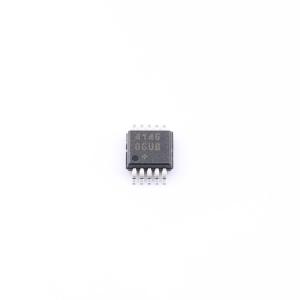

温馨提醒：图片仅供参考，商品以实物为准

MAX41460GUB+

描述: 300MHz–960MHzASK和(G)FSK发送器，带SPI接口、支持长距离的高输出功率、低耗流——完全可编程，低实施成本
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX41460GUB+
商品编号: C3606657
商品封装: MSOP-10-3mm
包装方式: 管装
商品毛重: 0.153克(g)

商品参数

商品概述

MAX41460是一款超高频（UHF）、低于1GHz的工业、科学和医疗（ISM）/短距离设备（SRD）发射器，旨在286MHz至960MHz频率范围内传输开关键控（OOK）、幅移键控（ASK）、频移键控（FSK）和高斯（G）FSK（或2GFSK）数据。它集成了一个分数锁相环（PLL），因此可以使用单个低成本晶体来生成全球常用的低于1GHz的频率。PLL的快速响应时间支持跳频、扩频协议，以增加传输距离和安全性。唯一需要的与频率相关的组件是外部天线匹配网络。 MAX41460基于晶体的架构提供了更大的调制深度、更快的频率稳定时间、更高的发射频率容差和更低的温度依赖性。 MAX41460在50Ω负载下可提供高达+13dBm的输出功率，在315MHz下，ASK（曼彻斯特编码）传输时仅消耗<8mA电流，（G）FSK传输时仅消耗<12mA电流。可以调整输出负载以将功率提高到+16dBm，并且在频率高于850MHz时可以启用功率放大器（PA）升压模式以补偿损耗。也可以使用可编程寄存器设置来控制PA输出功率。 MAX41460采用+1.8V至+3.6V单电源供电。该器件具有自动关机功能以延长电池寿命，并且在检测到数据活动时振荡器能够快速唤醒。串行可编程接口使MAX41460几乎可与任何微控制器或跳码发生器兼容。 MAX41460采用10引脚μMAX封装，工作温度范围为-40℃至+105℃扩展温度范围。MAX41460的人体模型（HBM）静电放电（ESD）额定值为2.5kV。

商品特性

低实施成本
比特到射频单线路操作
低物料清单（BoM）成本
使用单个低成本16MHz晶体
3mm x 3mm小型µMAX-10封装
增加传输距离、数据速率和安全性
高达+16dBm的PA输出功率
适用于跳频扩频（FHSS）/直接序列扩频（DSSS）的快速频率切换
快速启动振荡器：启动时间<250μs
高达200kbps的非归零（NRZ）数据速率
低电源电流，延长电池寿命
ASK曼彻斯特编码时电流<8mA
315MHz下（G）FSK或2GFSK电流<12mA
可选待机和关机模式
自动关机时电流<20nA（典型值）
+1.8V至+3.6V单电源供电
通过SPI接口完全可编程
也提供400kHz/1MHz |2σ版本

应用领域

楼宇自动化与安防
无线传感器与报警器
远程和被动无钥匙进入系统（RKE/PKE）
轮胎压力监测系统（TPMS）
自动抄表（AMR）
车库门开启器（GDO）
无线电控制玩具
物联网（IoT）

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	无线收发芯片
	频率范围	300MHz~960MHz
	接口类型	SPI
	工作电压	1.8V~3.6V

	属性	参数值
	输出功率	16dBm
	数据速率	200Kbps
	发射电流	45mA
	工作温度	-40℃~+105℃
