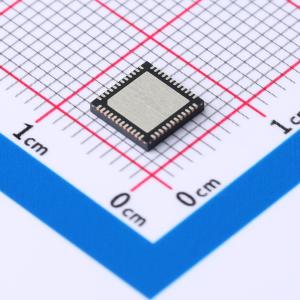

BLUENRG-345MC

BlueNRG-LP是一款超低功耗可编程蓝牙低功耗无线片上系统（SoC）解决方案。它集成了先进的2.4 GHz射频无线电知识产权（IP），将卓越的性能与极长的电池续航时间相结合。它符合蓝牙低功耗SIG核心规范5.2版本，支持点对点连接和蓝牙Mesh网络，能够可靠地建立大规模设备网络。BlueNRG-LP还适用于2.4 GHz专有无线电无线通信，以满足超低延迟应用需求。 它集成了一个最高可运行至64 MHz的Cortex - M0+微控制器，以及用于蓝牙低功耗关键时序操作的BlueNRG核心协处理器（基于DMA）。 支持2 Mbps数据速率、远距离（编码物理层）、广告扩展、信道选择算法#2、GATT缓存、硬件支持同时连接、主/从模式和多角色同时运行，以及扩展数据包长度。 此外，BlueNRG-LP通过专用硬件功能提供增强的安全硬件支持： 真随机数发生器（RNG）、最高128位安全协处理器的加密AES、公钥加速器（PKA）、CRC计算单元、64位唯一ID、闪存读写保护。 BlueNRG-LP可配置为支持独立或网络处理器应用。在独立配置中，BlueNRG-LP作为单个设备在应用中运行，同时管理应用代码和蓝牙低功耗协议栈。 它集成了高速且灵活的内存类型： 256 kB闪存、64 KB随机存取存储器（RAM）、1 kB一次性可编程（OTP）存储区、7 kB只读存储器（ROM）。 通过DMAMUX外设实现全灵活通道映射的八个DMA通道支持内存与外设之间以及内存到内存的直接数据传输。 它集成了一个12位模数转换器（ADC），可测量多达八个外部源和三个内部源，包括电池监测和温度传感器。 它具有一个低功耗实时时钟（RTC）和一个先进的16位定时器。 它具备标准和先进的通信接口： 1个SPI、2个SPI/I2S、1个低功耗通用异步收发传输器（LPUART）、1个通用同步异步收发器（USART），支持ISO 7816（智能卡模式）、红外数据协会（IrDA）和Modbus模式、2个支持系统管理总线（SMBus）/电源管理总线（PMBus）的I2C、1个脉冲密度调制（PDM）通道。 它的工作温度范围为 -40至 +105 ℃。

• 支持蓝牙5.2的蓝牙低功耗片上系统
• 2 Mbps数据速率
• 远距离（编码物理层）
• 广告扩展
• 信道选择算法#2
• GATT缓存
• 低功耗蓝牙（LE）Ping过程
• 周期性广告和周期性广告同步传输
• 低功耗蓝牙逻辑链路控制和适配协议（LE L2CAP）面向连接的通道
• 低功耗蓝牙功率控制和路径损耗监测
• 无线电接收灵敏度：1 Mbps时为 -97 dBm，125 kbps（远距离）时为 -104 dBm
• 可编程输出功率最高可达 +8 dBm（在天线连接器处）
• 支持的数据速率：2 Mbps、1 Mbps、500 kbps和125 kbps
• 128个物理连接
• 集成巴伦
• 支持外部功率放大器（PA）
• 用于蓝牙低功耗关键时序操作的BlueNRG核心协处理器（基于DMA）
• 2.4 GHz专有无线电驱动程序
• 适用于需要符合以下射频法规的系统：ETSI EN 300 328、EN 300 440、美国联邦通信委员会（FCC）CFR47第15部分、日本无线电工业和商业协会（ARIB）STD - T66
• 超低功耗无线电性能
• 关机模式下为10 nA（1.8 V）
• 深度停止模式下为0.6 μA（带外部低速外部时钟（LSE）和蓝牙低功耗唤醒源，1.8 V）
• 深度停止模式下为0.9 μA（带内部低速内部时钟（LSI）和蓝牙低功耗唤醒源，1.8 V）
• 发射（TX）峰值电流为4.3 mA（0 dBm，3.3 V）
• 接收（RX）峰值电流为3.4 mA（在灵敏度水平，3.3 V）
• 高性能超低功耗32位Cortex - M0+，最高运行频率64 MHz
• 动态电流消耗：18 μA/MHz
• 工作电源电压：1.7至3.6 V
• 工作温度范围： -40至 +105 ℃
• 电源和复位管理
• 具有智能旁路模式的高效嵌入式开关模式电源（SMPS）降压转换器
• 超低功耗上电复位（POR）和掉电复位（PDR）
• 可编程电压检测器（PVD）
• 时钟源
• 带集成微调电容的故障安全32 MHz晶体振荡器
• 32 kHz晶体振荡器
• 内部低功耗32 kHz环形振荡器（RO）
• 片上256 kB非易失性闪存
• 片上64 kB或32 kB随机存取存储器（RAM）
• 1 kB一次性可编程（OTP）存储区
• 嵌入式通用异步收发传输器（UART）引导加载程序
• 支持带或不带定时器和随机存取存储器（RAM）保留的超低功耗模式
• 正交解码器
• 增强的安全机制，如：闪存读写保护、串行线调试（SWD）禁用、安全引导加载程序
• 安全特性
• 真随机数发生器（RNG）
• 硬件加密AES最高128位安全协处理器
• 硬件公钥加速器（PKA）
• CRC计算单元
• 64位唯一ID
• 系统外设
• 1个带8个通道的直接内存访问（DMA）控制器，支持模数转换器（ADC）、串行外设接口（SPI）、集成电路总线（I2C）、通用同步异步收发器（USART）和低功耗通用异步收发传输器（LPUART）
• 1个SPI
• 2个SPI/I2S
• 2个I2C（系统管理总线（SMBus）/电源管理总线（PMBus））
• 1个脉冲密度调制（PDM）（数字麦克风接口）
• 1个低功耗通用异步收发传输器（LPUART）
• 1个通用同步异步收发器（USART）（ISO 7816智能卡模式、红外数据协会（IrDA）、SPI主模式和Modbus）
• 1个独立看门狗定时器（WDG）
• 1个实时时钟（RTC）
• 1个独立系统滴答定时器（SysTick）
• 1个16位、6通道先进定时器
• 最多32个快速输入/输出（I/O）
• 其中28个具有唤醒功能
• 其中31个支持5 V耐压
• 模拟外设
• 带8个输入通道的12位模数转换器（ADC），使用抽取滤波器时最高可达16位
• 电池监测
• 模拟看门狗
• 带可编程增益放大器（PGA）的模拟麦克风接口
• 开发支持
• 串行线调试（SWD）
• 4个断点和2个观察点
• 所有封装均符合ECOPACK2标准

• 工业
• 家庭和工业自动化
• 智能照明
• 健身、健康和运动
• 医疗保健、消费医疗
• 安全/接近检测
• 远程控制
• 辅助生活
• 手机外设
• 个人计算机（PC）外设
