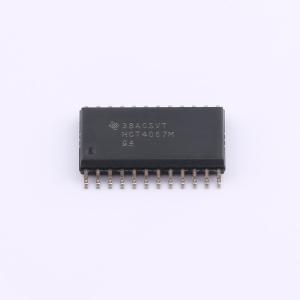

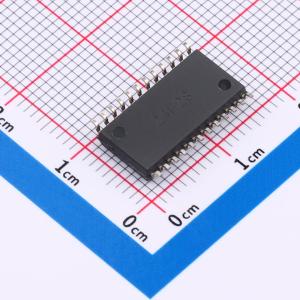

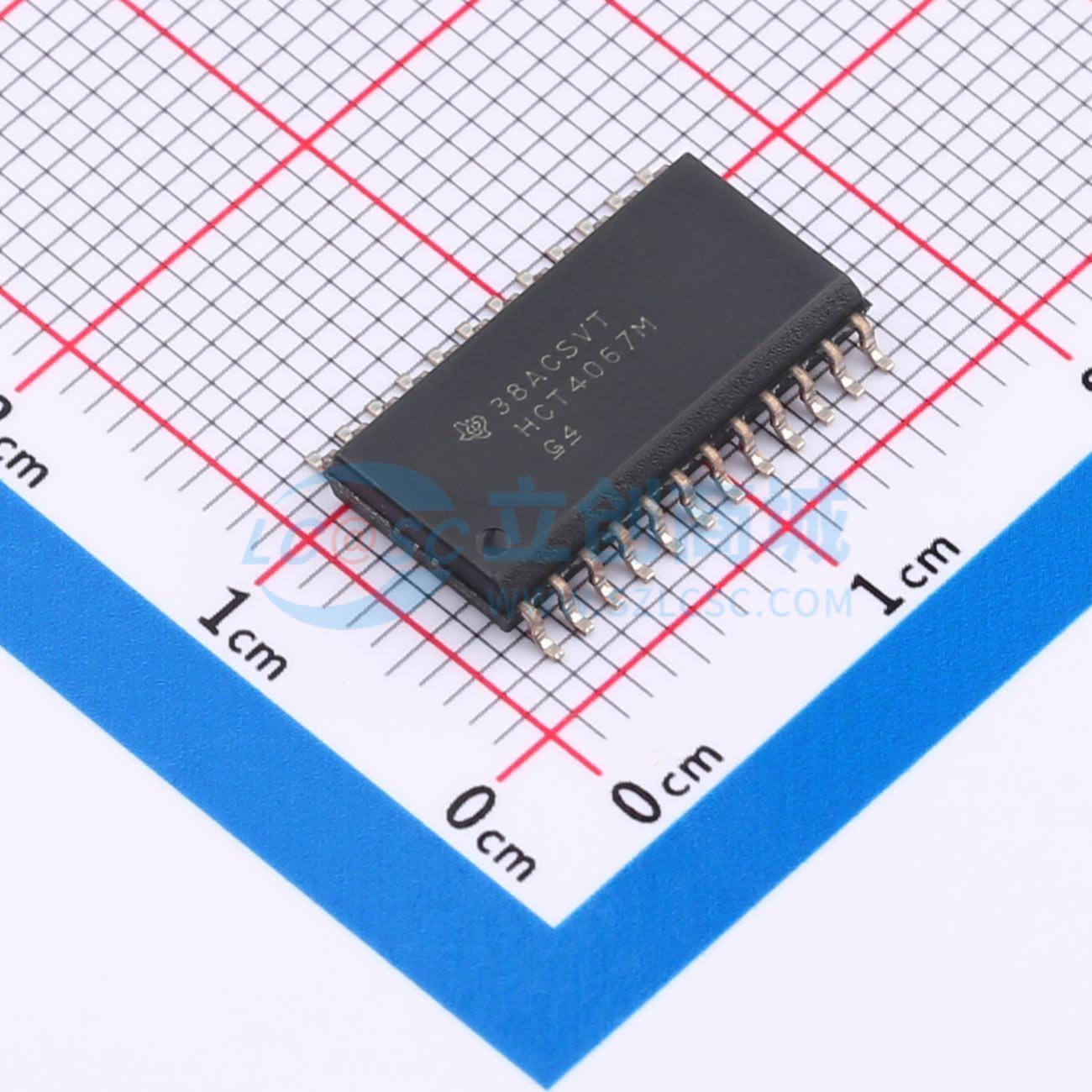

CD74HCT4067M

高速CMOS逻辑16通道模拟多路复用器/解复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD74HCT4067 具有 TTL 输入的 5V、16:1、单通道模拟多路复用器
品牌名称: TI(德州仪器)
商品型号: CD74HCT4067M
商品编号: C424181
商品封装: SOIC-24-300mil
包装方式: 管装
商品毛重: 1.248克(g)

商品参数

商品概述

CD74HC4067和CD74HCT4067是数控模拟开关，采用硅栅CMOS工艺，可实现与LSTTL相近的工作速度，同时具备标准CMOS集成电路的低功耗特性。该类器件为模拟多路复用器或解复用器，可控制在电源电压范围内变化的模拟电压，属于双向开关，任意模拟输入均可作为输出使用，反之亦然。开关具备低导通电阻和低关断漏电流，还带有使能控制功能，当使能为高电平时，所有开关都会被禁用进入关断状态。

商品特性

模拟输入电压范围宽
导通电阻低，VCC=4.5V时典型值70Ω，VCC=6V时典型值60Ω
开关切换和传播速度快
采用先断后通切换方式，4.5V条件下典型值为6ns
提供窄体和宽体塑料封装可选
全工作温度范围内可正常扇出，标准输出可带10个LSTTL负载，总线驱动器输出可带15个LSTTL负载
工作温度范围宽，为-55℃到125℃
传播延迟和转换时间平衡
相比LSTTL逻辑IC功耗大幅降低
HC类型支持2V到6V工作电压，具备高抗干扰能力，VCC=5V时，低电平噪声容限、高电平噪声容限均为VCC的30
HCT类型支持4.5V到5.5V工作电压
可直接与LSTTL输入逻辑兼容，VIL最大值为0.8V，VIH最小值为2V
可与CMOS输入兼容，VOL、VOH条件下II≤1μA
直流电源电压最大范围为-0.5V到7V
直流漏极电流范围为±25mA
直流输出二极管电流范围为±20mA
直流VCC或接地电流范围为±50mA
直流输入或输出电压范围为0V到VCC
不同工作电压下输入上升下降时间最大值分别为：2V时1000ns，4.5V时500ns，6V时400ns
塑料封装最高结温为150℃
存储温度范围为-65℃到150℃
不同封装热阻典型值分别为：PDIP封装67℃/W，SOIC封装46℃/W，SSOP封装63℃/W

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	4.5V~5.5V
	输入数/输出数	16/1
	灌电流(IOL)	-

	属性	参数值
	拉电流(IOH)	-
	工作温度	-55℃~+125℃
	传播延迟(tpd)	19ns@4.5V,50pF
	静态电流(Iq)	160uA
	功能特性	先断后合功能；输出使能高阻
	系列	74HCT
